Пассер — контроллер сбора данных
Пассер — промышленный контроллер для высокочастотного сбора и первичной обработки сигналов от внешних датчиков. Важно понимать: Пассер — не датчик, а интеллектуальный интерфейс между физическими датчиками и системой верхнего уровня.
Ментальная модель
«Не просто "снять сигнал", а сразу ответить: что в нём не так?»
Пассер оцифровывает аналоговый сигнал с частотой до 92 кГц и вычисляет базовые показатели: RMS, пик-фактор. Сырой сигнал передаётся на Ларус, где выполняется спектральный анализ (FFT) и детальная диагностика.
Внешний датчик Пассер Ларус
┌──────────────┐ ┌───────────────────┐ ┌────────────┐
│ ICP-акселе- │──────► │ АЦП (до 92 кГц) │ │ │
│ рометр (В) │ 0–5В │ RMS │─────►│ Ethernet │
├──────────────┤ │ Пик-фактор │ │ → Ларус │
│ Трансформа- │──────► │ Сырой сигнал │ │ (FFT на │
│ тор тока (Т) │ сигн. │ │ │ Ларусе) │
└──────────────┘ └───────────────────┘ └────────────┘
Сравнение моделей
| Параметр | Пассер-В | Пассер-Т |
|---|---|---|
| Основное назначение | Вибромониторинг | Токовая диагностика электродвигателей |
| Артикул | PSRV-220 | PSRT-110 |
| Тип сигнала | Аналоговый, 0–5 В | Напряжение 0–400 В / ток 0–5 А |
| Погрешность | ±0,3% | ±1,2% |
| Метод установки датчиков | Датчик приклеивается / вкручивается | ТТ защёлкивается на кабель (15 мин) |
| Требуется останов | Да (монтаж датчика) | Нет |
| Взрывоопасная зона | Требует ATEX-датчики | ТТ снаружи ВОЗ — безопасно |
| On-device обработка | RMS, пик-фактор (FFT — на Ларусе) | MCSA (Motor Current Signature Analysis) |
| Рабочая температура | −40…+80 °C | −25…+80 °C |
| Интерфейс | Ethernet (2 × порт) | Ethernet (2 × порт) |
| Монтаж | DIN-рейка 35 мм | DIN-рейка 35 мм |
Когда какой выбрать?

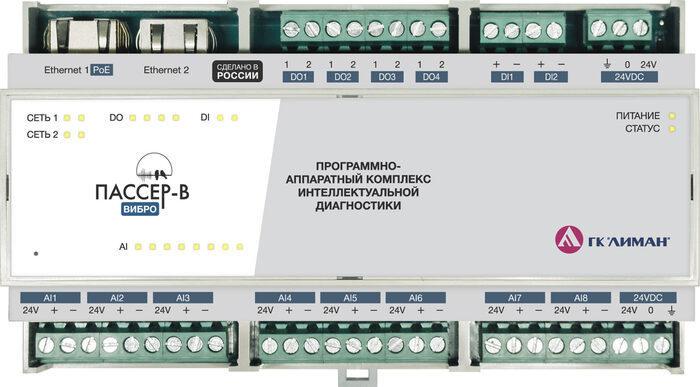

Выбирайте Пассер-В, если:
- Нужна точная локализация дефекта (подшипник, зацепление, дисбаланс)
- Контролируете механическое оборудование (насосы, компрессоры, редукторы)
- Нужен высокочастотный анализ (до 51,2 кГц)

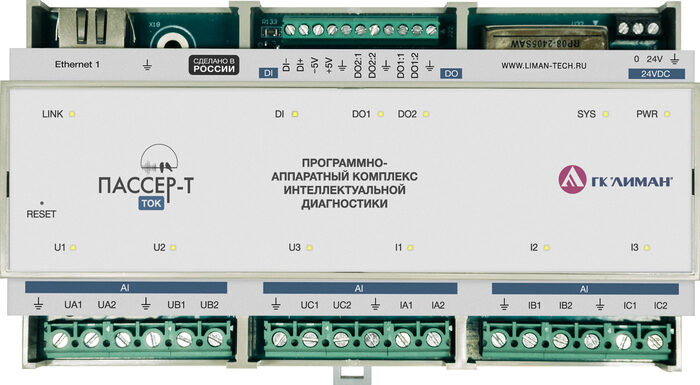

Выбирайте Пассер-Т, если:
- Нужна диагностика электродвигателей без останова
- Монтаж в труднодоступном месте или взрывоопасной зоне
- Ограниченный бюджет (только ТТ, без акселерометров)
Рекомендация: Пассер-Т как первый шаг (быстро, дёшево, без останова), Пассер-В — там, где нужна точность (тип дефекта, прогноз ресурса). Для комплексной картины — используйте оба на одном агрегате.
Пассер-Щ
Отдельное исполнение — монтажная плата для контроля заземления в шкафах CVM100. Не является контроллером сбора данных в классическом смысле.
