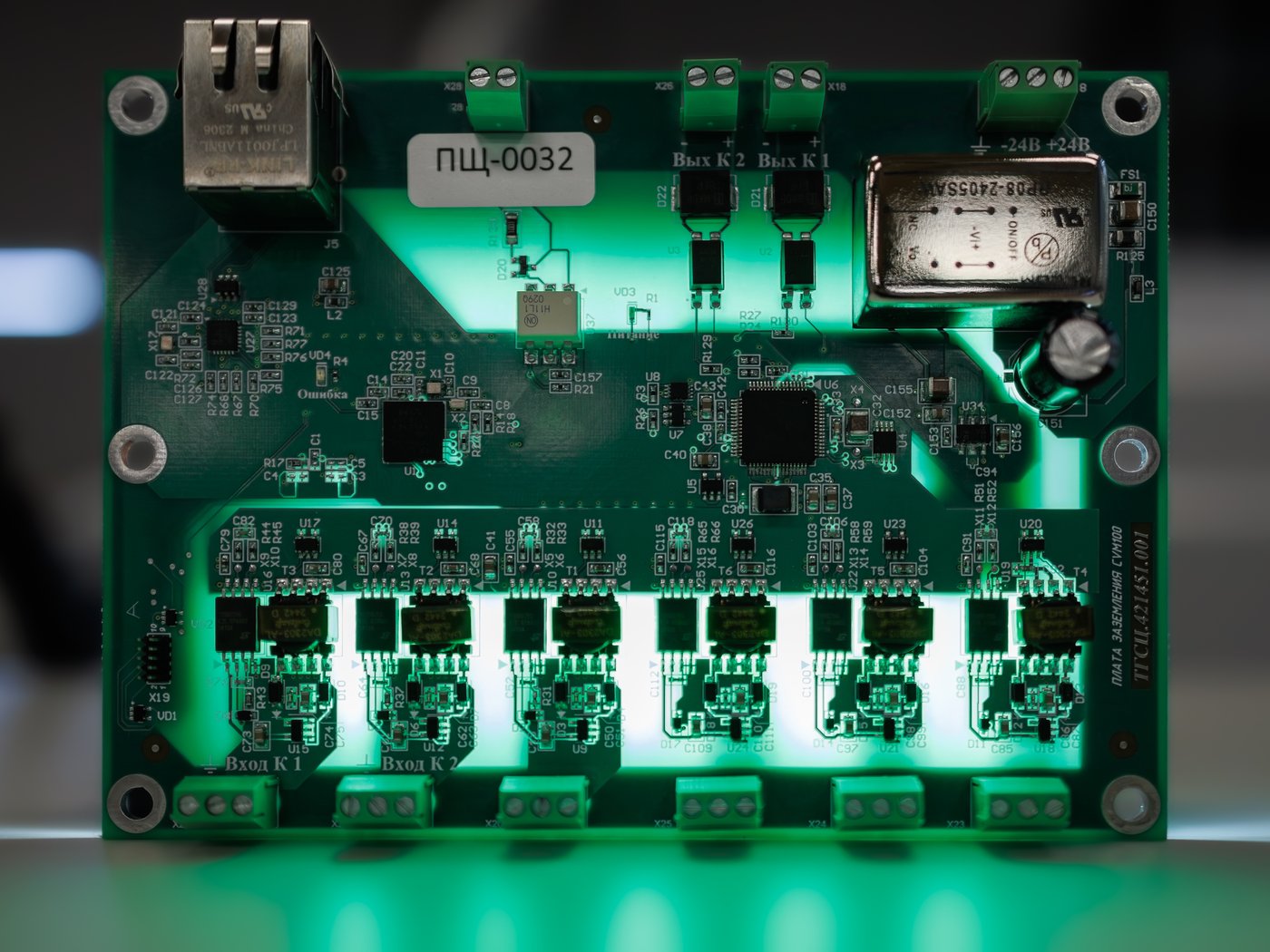

Пассер-Щ — монтажная плата сбора данных для мониторинга состояния заземления и диагностики
электрических параметров в промышленных системах автоматизации.
Устанавливается внутри шкафов и корпусов типа CVM100. Обеспечивает контроль качества
заземления, диагностику параметров и защитные отключения (ПАЗ).
| Параметр | Значение |
|---|
| Артикул | PSSRS01 |
| Тип устройства | Монтажная плата мониторинга заземления |
| Питание | 24 В DC ±5% |
| Монтаж | Установка в корпус CVM100 |
| Статус | 🟢 Активный |
Ключевые особенности
- Мониторинг заземления — непрерывный контроль состояния защитного заземления в шкафу CVM100
- Диагностика электрических параметров — измерение аналоговых сигналов 0–12 В с частотным диапазоном до 2000 Гц
- Защитные отключения (ПАЗ) — 2 дискретных выхода до 400 мА для управления защитными реле
- Широкий температурный диапазон — работа от −40 до +85 °C
- Компактный форм-фактор — плоская плата 145 × 12 × 105 мм для монтажа внутри щита
Технические характеристики
Аналоговые входы
| Параметр | Значение |
|---|
| Количество каналов | 2 |
| Диапазон напряжения | 0–12 В |
| Частотный диапазон | до 2000 Гц |
| Полоса пропускания | 0–5000 Гц |
| Погрешность измерения | ±0,3% |
Диск ретные выходы
| Параметр | Значение |
|---|
| Количество каналов | 2 |
| Коммутируемое напряжение | до 32 В |
| Коммутируемый ток | 400 мА |
| Сопротивление в открытом состоянии | 2 Ом |
Электрические характеристики
| Параметр | Значение |
|---|
| Напряжение питания | 24 В DC ±5% |
| Потребляемая мощность | 10 Вт |
Механические характеристики
| Параметр | Значение |
|---|
| Габариты (В × Ш × Г), мм | 145 × 12 × 105 |
| Масса | не более 0,3 кг |
| Тип монтажа | Установка в корпус CVM100 |
| Расположение разъёмов | 2 ряда × 3 позиции; шаг 47,5 мм; расстояние между рядами 135 мм |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | −40…+85 °C |
Варианты исполнения
| Каталожный номер | Описание |
|---|
| PSSRS01 | Плата мониторинга заземления для CVM100 |
Сертификаты и соответствие
| Сертификат / декларация | Номер | Орган / реестр | Срок действия |
|---|
| Декларация TR ТС 020/2011 (ЭМС) | — | — | — |
| Декларация TR ТС 004/2011 (НВА) | — | — | — |
Кейсы применения
- Мониторинг заземления щитов CVM100 — непрерывная проверка целостности защитного заземления; при обрыве дискретный выход активирует сигнализацию.
- Диагностика электрооборудования — измерение аналоговых сигналов от датчиков состояния для регистрации отклонений параметров.
- Системы ПАЗ — выходные реле Пассер-Щ включены в цепь аварийного отключения при выходе параметров заземления за допустимые пределы.
Совместимые устройства
| Наименование | Назначение |
|---|
| Корпус CVM100 | Базовый шкаф для установки платы |
| Пассер-В | Вибромониторинг в том же шкафу |
| Пассер-Т | Мониторинг электродвигателей в том же шкафу |
Документация и загрузки
| Документ | Тип | Версия | Скачать |
|---|
| Краткое описание (datasheet) | PDF | — | ↓ скачать |
| Руководство по эксплуатации | PDF | — | ↓ скачать |
| Паспорт изделия (ТГСЦ 0202.0001.ПС) | PDF | — | ↓ скачать |
| Монтажный чертёж | PDF/DXF | — | ↓ скачать |
Жизненный цикл и поддержка
Статус: 🟢 Активный (производство и поддержка)
Плановый EOL: не объявлен
