Шкаф управления: порядок работы

Инструкция описывает органы управления и последовательность работы Серого («маленького») и Синего («большого») стендов по исходной эксплуатационной памятке от 16.02.2024.

Перед применением

Преподаватель или ответственный инженер должен подтвердить соответствие этой памятки установленному шкафу: маркировку разъёмов, назначение УПП/ПЧ1/ПЧ2, действие кнопок, защиты и разрешённые режимы. Если маркировка или интерфейс отличаются, по этой памятке стенд не запускают. Она предназначена для работы под руководством преподавателя и не разрешает студентам силовую перекоммутацию.

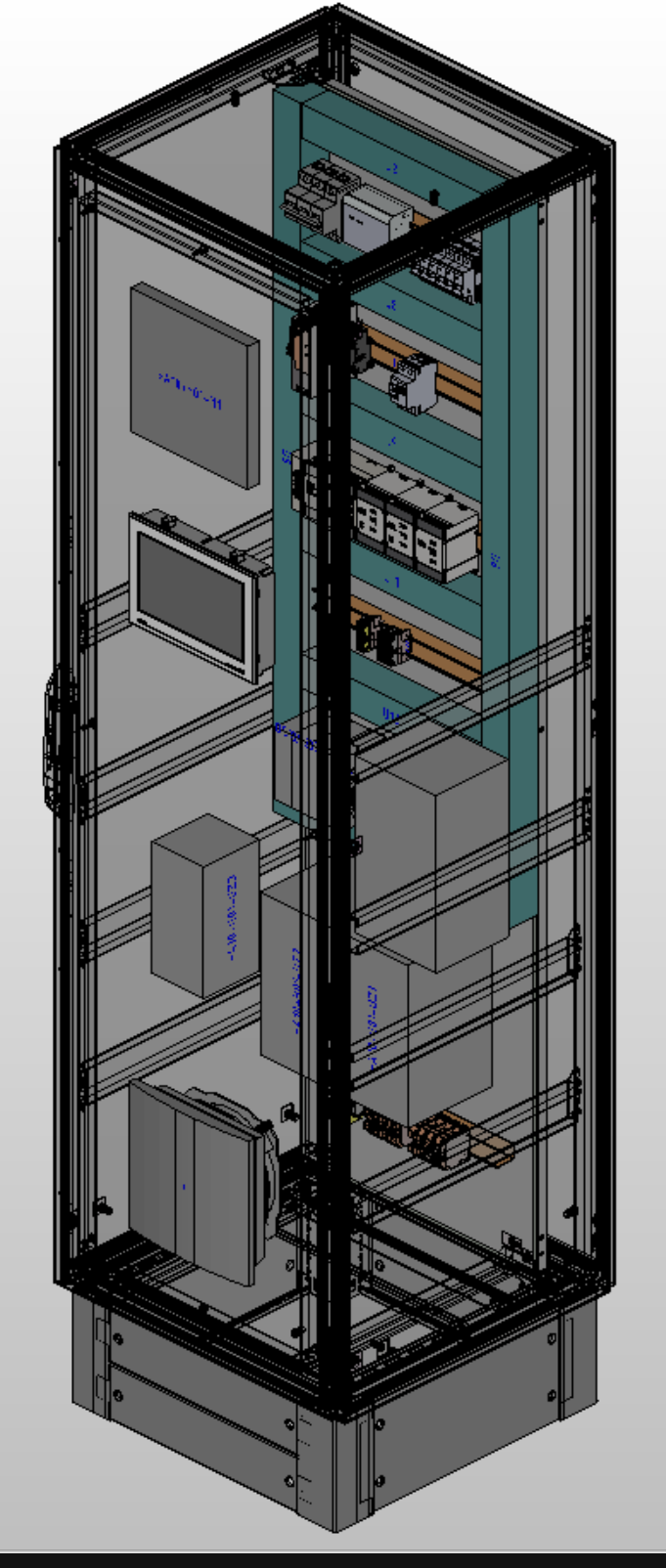

Проектная компоновка шкафа из технической документации Синего стенда. Изображение открытого шкафа предназначено для изучения устройства; работа с внутренними аппаратами выполняется ответственным персоналом.

Органы управления

Обозначение	Назначение по исходной памятке
QF1	Автоматический выключатель, отключаемый при выборе подключаемого двигателя. Его положение и защищаемые цепи сверяют по схеме и маркировке.
«УПП»	Раздел устройства плавного пуска; используется для исследуемого двигателя Синего стенда.
«ПЧ1»	Раздел управления нагрузочной машиной Синего стенда.
«ПЧ2»	Раздел управления нагрузочной машиной Серого стенда.
«Квит.»	Квитирование в выбранном разделе. Выполняется после проверки сообщения и устранения причины отказа; не означает разрешения игнорировать защиту.
«Вперёд» / «Назад»	Выбор направления. Направление задаёт преподаватель для остановленного, подготовленного стенда.
«Задание»	Команда соответствующему преобразователю. Единицы и допустимое значение определяются конфигурацией и заданием преподавателя.
«Старт» / «Стоп»	Штатный пуск и останов соответствующего привода.
Чёрная / красная кнопка пульта	Пуск / штатный останов выбранного исследуемого двигателя Серого стенда.

Важно различать: красная кнопка штатного останова и аппарат аварийного останова – не обязательно одно устройство. До занятия преподаватель показывает аппарат аварийного останова именно этого рабочего места и порядок действий при опасности.

Кто готовит подключение

Выбор и подключение силовых разъёмов, перестановка ремня, открытие шкафа и проверка защит – действия ответственного персонала. Студент получает уже подготовленный стенд и проверяет с преподавателем его обозначение, образец и разрешённый режим.

В исходной памятке при смене двигателя указан порядок QF1 выключить → выполнить перекоммутацию → проверить готовность → QF1 включить. Это описание назначения аппарата, а не достаточная процедура полного обесточивания для обслуживания. Отключение QF1 само по себе не подтверждает отсутствие напряжения во всех цепях. Работы с механикой и электрическими соединениями выполняют после установленной в лаборатории процедуры отключения, исключения повторного пуска и проверки безопасного состояния.

Справка для сверки подключения ответственным персоналом:

Режим	Соответствие разъёмов в исходной памятке
Синий стенд	Исследуемый двигатель – выход «ПЧ2/УПП»; в архивном тексте его вилка описана как не имевшая маркировки. До применения её нужно однозначно идентифицировать и промаркировать.
Серый стенд	Вилка выбранного двигателя №1–№4 – «Пульт»; вилка «Нагрузка» – «ПЧ2/УПП».

Не выбирайте вилку только по отсутствию надписи или по внешнему виду. Подключение должно соответствовать актуальной схеме рабочего места.

Проверка перед пуском

1. Определены стенд и исследуемый двигатель, заполнены исходные условия опыта.
2. Ответственный подтвердил подключение, ограждения, крепления, готовность защит и отсутствие людей/предметов в зоне вращения.
3. Выбраны правильный раздел панели, направление и разрешённое задание. Измерительные каналы готовы к записи.
4. На панели нет неразобранных сообщений отказа; органы штатного и аварийного останова известны участникам.
5. Преподаватель разрешил пуск.

В старой памятке встречается «Задание = 20», но единица не указана. Это число не используется здесь как рекомендуемая уставка. Получите значение с единицами и пределами для конкретного опыта.

Серый стенд: пуск и штатный останов

Для уже подготовленного и допущенного рабочего места:

1. Начните регистрацию предусмотренных параметров.
2. По разрешению преподавателя нажмите чёрную кнопку кнопочного пульта – пуск выбранного исследуемого двигателя.
3. Для нагрузки откройте раздел «ПЧ2» на сенсорной панели.
4. Проверьте состояние привода. Если появился отказ, прекратите последовательность пуска и действуйте по разделу отказов; квитирование и повторный пуск допускаются после разбора причины.
5. Проверьте вместе с преподавателем направление и «Задание», заранее установленные при подготовке остановленного стенда; нажмите «Старт» в разделе «ПЧ2». Направление на вращающейся установке не переключайте.
6. Выполните разрешённый опыт и сохраните данные.
7. Для штатного останова сначала нажмите «Стоп» в «ПЧ2» – останов нагрузки, затем красную кнопку пульта – останов исследуемого двигателя.
8. Убедитесь в полном прекращении движения и передайте стенд преподавателю. Штатная остановка не разрешает сразу переставлять ремень или разъёмы.

Связанные материалы: Серый стенд и двигатели, лабораторные Д1–Д6.

Синий стенд: пуск и штатный останов

Для уже подготовленного и допущенного рабочего места:

1. Начните регистрацию предусмотренных параметров.
2. На сенсорной панели выберите «УПП».
3. Проверьте состояние; при необходимости квитируйте только после проверки причины сообщения преподавателем. По его разрешению нажмите «Старт» в разделе «УПП» – пуск исследуемого двигателя.
4. Для нагрузки перейдите к разделу «ПЧ1». Проверьте состояние. При появлении отказа прекратите последовательность пуска и действуйте по разделу отказов.
5. Проверьте вместе с преподавателем направление и «Задание», заранее установленные при подготовке остановленного стенда; нажмите «Старт» в разделе «ПЧ1». Направление на вращающейся установке не переключайте.
6. Выполните разрешённый опыт и сохраните данные.
7. Для штатного останова сначала нажмите «Стоп» в «ПЧ1» – останов нагрузки, затем «Стоп» в «УПП» – останов исследуемого двигателя.
8. Дождитесь полного прекращения движения. Дальнейшую подготовку и отключение выполняют по инструкции лаборатории.

Связанные материалы: Синий стенд и работа СИ1.

Срабатывание защиты или нештатная работа

Ситуация	Действие
Опасное движение, сильная вибрация, посторонний предмет, запах или дым	Прекратить опыт, применить показанный преподавателем аварийный останов, отойти от опасной зоны и сообщить преподавателю. Не открывать шкаф и не устранять неисправность под напряжением.
Сообщение отказа на панели	Зафиксировать раздел, текст/код и режим опыта. Не квитировать многократно и не повторять пуск до разбора причины.
Автомат отключён или сработал	Не включать его повторно «для проверки». Обратиться к ответственному персоналу.
После команды «Стоп» движение продолжается	Не приближаться к передаче; применить установленный порядок аварийного останова и вызвать преподавателя.
Кнопки/маркировка отличаются от этой страницы	Остановить подготовку и получить актуальную инструкцию.

Возобновление опыта разрешает преподаватель после проверки стенда ответственным персоналом.

Что записать в протокол

Стенд и номер двигателя; назначение приводной и нагрузочной машин; режим УПП/ПЧ; направление; задание с единицами; измеренные скорость и ток; время начала и останова; сообщения и срабатывания защит. Формы протоколов.
