Настройки и справочники

Справочник

Раздел «Справочник» используется для определения возможных видов дефектов по спектральным признакам вибрации и огибающей вибрации. Содержит информацию по вибродиагностическим признакам дефектов:

• подшипников качения
• ременной передачи
• зубчатой передачи в составе переборного редуктора
• асинхронного двигателя
• синхронного двигателя
• машины постоянного тока
• агрегатов с рабочими колёсами, лопастных вентиляторов, компрессоров и турбин
• лопастных насосов

Диагностические признаки

В спектре вибрации:

• Указываются характерные гармоники и комбинации частот.
• Используются для уточнения дефекта при наличии высокочастотных составляющих.

В спектре огибающей ВЧ-вибрации:

• Частоты до 10-й гармоники, характерные для подшипников.
• Рост ВЧ, характерные частоты, зависимость от конкретных условий.

Примечание

Формулы и обозначения не требуют ручного ввода -- они используются автоматически системой анализа.

Раздел также содержит вкладку «Степень развития дефектов», позволяющую оценить уровень развития дефекта по установленным пороговым значениям вибросигнала и пороговые значения сильных дефектов (в %).

Управление пользователями и ролями

Функция управления пользователями доступна в разделе «Настройки» левого вертикального меню.

Примечание

Данная вкладка доступна только для пользователей с ролью Администратор.

Раздел предназначен для управления учётными записями пользователей, ролями и доступом к функциональности системы.

Просмотр списка пользователей

Отображается таблица с зарегистрированными пользователями:

Поле	Описание
ФИО	Полное имя пользователя
Эл. почта	Адрес электронной почты
Логин	Учётное имя для входа в систему
Роль	Назначенная роль в системе
Статус	Текущий статус (Активен / Неактивен)

Добавление нового пользователя

Кнопка «+ Добавить пользователя» открывает форму для создания новой учётной записи с указанием обязательных полей:

• ФИО
• Должность
• Эл. почта
• Логин
• Пароль
• Назначаемая роль
• Доступ к перечню оборудования

Для создания нового пользователя:

1. Нажмите «Добавить пользователя».
2. В открывшемся окне введите обязательные параметры (помечены звёздочкой) и подтвердите действие.

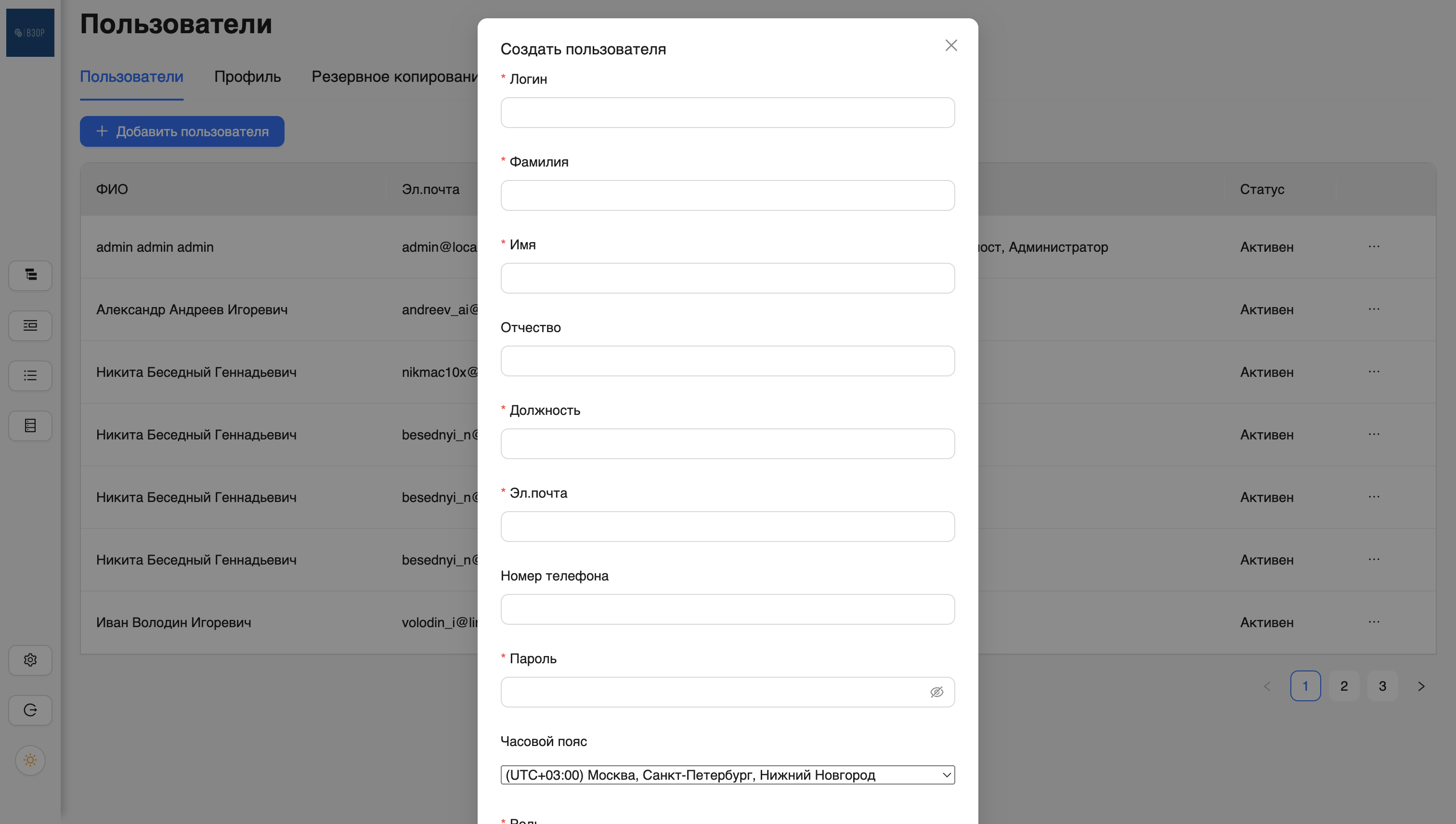

Рисунок 1 -- Форма добавления нового пользователя

Редактирование пользователя

Для настройки пользователя нажмите «...» -- «Изменить» на карточке пользователя и в открывшемся окне отредактируйте необходимые параметры.

В карточке редактирования доступна функция назначения ролей.

Матрица ролей

Роль	Функциональные возможности
Администратор	Создание корневой локации; создание, редактирование и удаление учётных записей; назначение первичного пароля; сброс пароля пользователей; назначение и изменение ролей; блокировка учётных записей; просмотр активности пользователей (журнал событий); добавление, удаление, редактирование объектов системы (локация, агрегат, оборудование); формирование отчётов и прогнозов; настройка новых типов объектов; резервное копирование и восстановление данных; работа со всеми диагностическими инструментами; добавление измерительных точек и настройка предупреждений
Диагност	Мониторинг и настройка контролируемого оборудования всех заводов; настройка диагностических инструментов; доступ к аналитике данных; формирование отчётов и прогнозов; добавление, удаление, редактирование объектов; настройка новых типов объектов; добавление измерительных точек и настройка предупреждений
Оператор станка	Мониторинг контролируемого агрегата и его оборудования; квитирование событий, связанных с агрегатом; формирование отчётов по работе станка
Оператор завода	Мониторинг состояния и работы агрегатов и оборудования завода; квитирование событий; формирование отчётов по работе оборудования завода
Оператор диспетчерского центра	Мониторинг состояния и работы агрегатов и оборудования всех заводов; квитирование событий всех агрегатов; формирование отчётов по работе оборудования всех заводов

Управление статусами пользователей

Администратор может вручную отключить (деактивировать) учётную запись без её удаления.

Настройка профиля

Вкладка предназначена для просмотра и настройки данных пользователя, а также настройки уведомлений.

Редактирование персональных данных

1. Отредактируйте персональные данные пользователя во вкладке «Профиль».
2. Для сохранения изменений нажмите «Изменить».

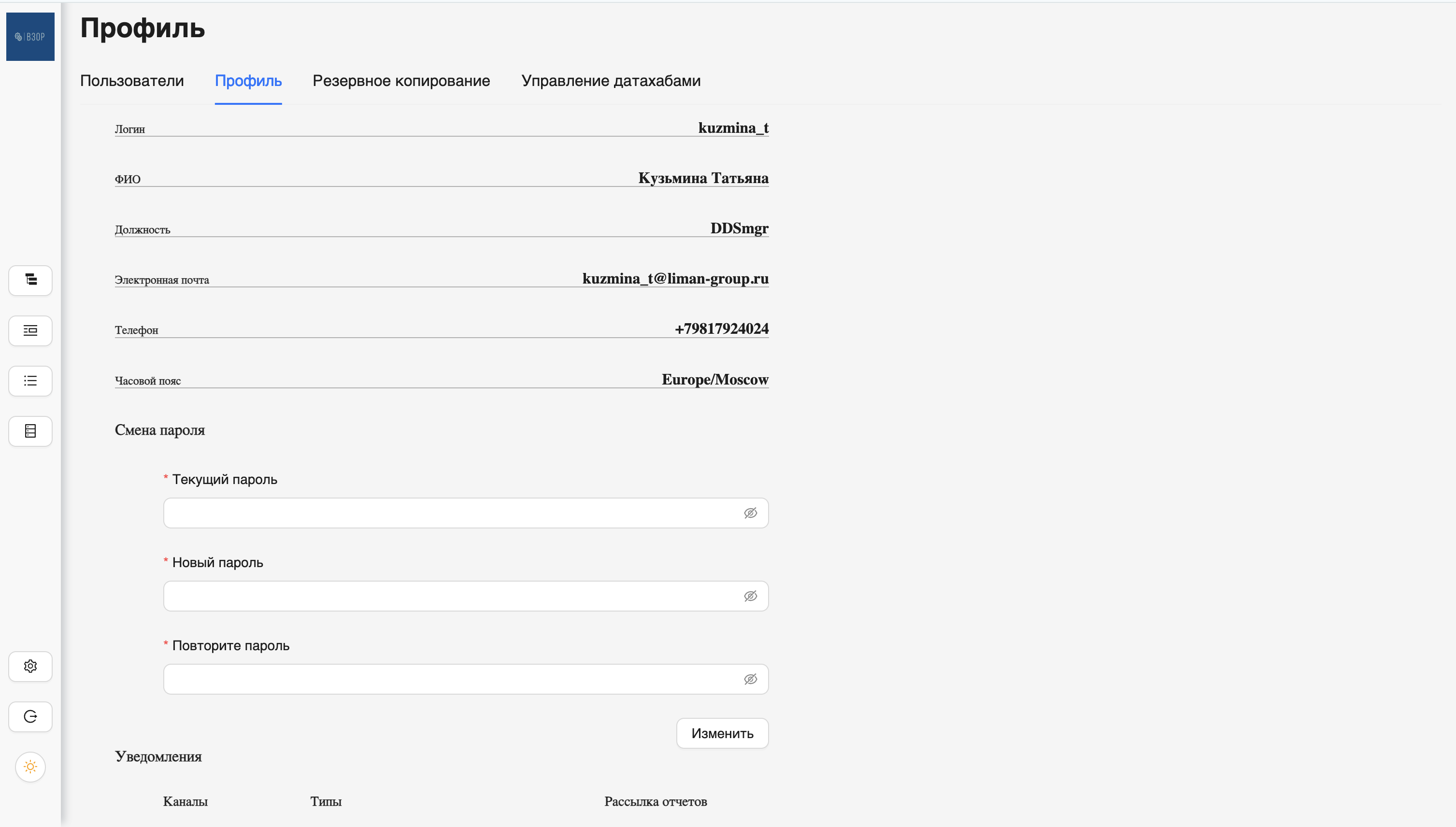

Рисунок 2 -- Вкладка «Профиль»

Смена пароля

1. Введите текущий и новый пароль.
2. Нажмите «Изменить» для сохранения.

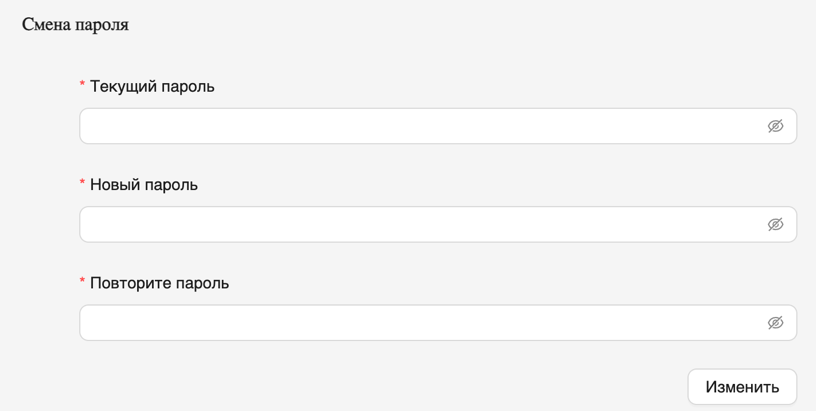

Рисунок 3 -- Смена пароля

Примечание

Сброс пароля доступен только пользователям с ролью Администратор.

Настройка уведомлений

1. Укажите каналы для получения уведомлений:

   • Email
   • СМС

2. Выберите типы событий для уведомлений:

   • Режим работы оборудования
   • Обнаружение дефектов
   • Выход за границы уставок
   • Рассылка отчётов

3. Установите периодичность отправки уведомлений (в днях).

4. Нажмите «Сохранить».

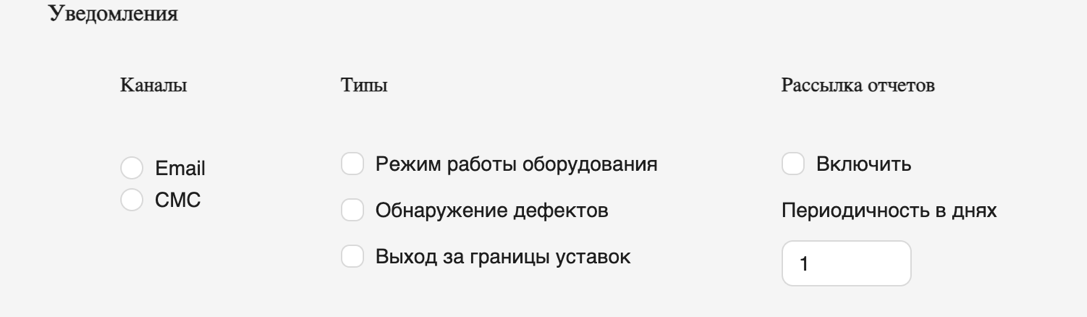

Рисунок 4 -- Настройка уведомлений

Настройка резервного копирования

Раздел позволяет управлять резервным копированием данных, включая создание резервных копий и восстановление информации.

Позволяет настраивать периодичность архивирования и глубину архива (в днях).

Для перехода: «Настройки» -- «Резервное копирование».

Примечание

Раздел доступен только для пользователей с ролью Администратор и Диагност.

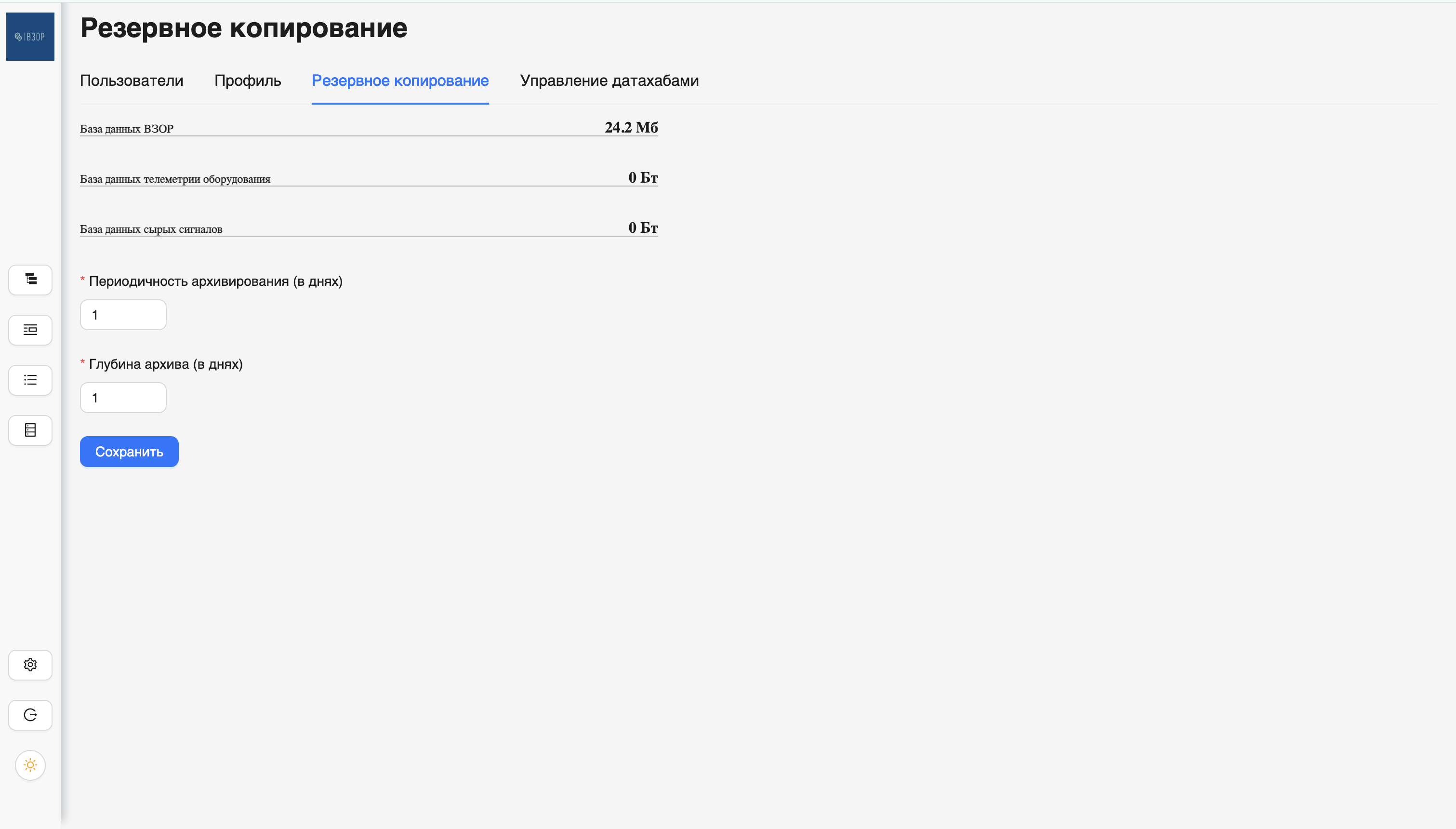

Рисунок 5 -- Резервное копирование данных

Управление датахабами

Для настройки датахабов перейдите в раздел «Настройки» -- вкладка «Управление датахабами».

Добавление нового датахаба

1. Введите наименование датахаба в поле «Наименование».
2. Укажите адрес датахаба в поле «Адрес» (IP-адрес).
3. Введите логин для авторизации.
4. Введите пароль для авторизации.
5. Нажмите «Добавить» для добавления нового датахаба или «Отмена» для выхода без сохранения.

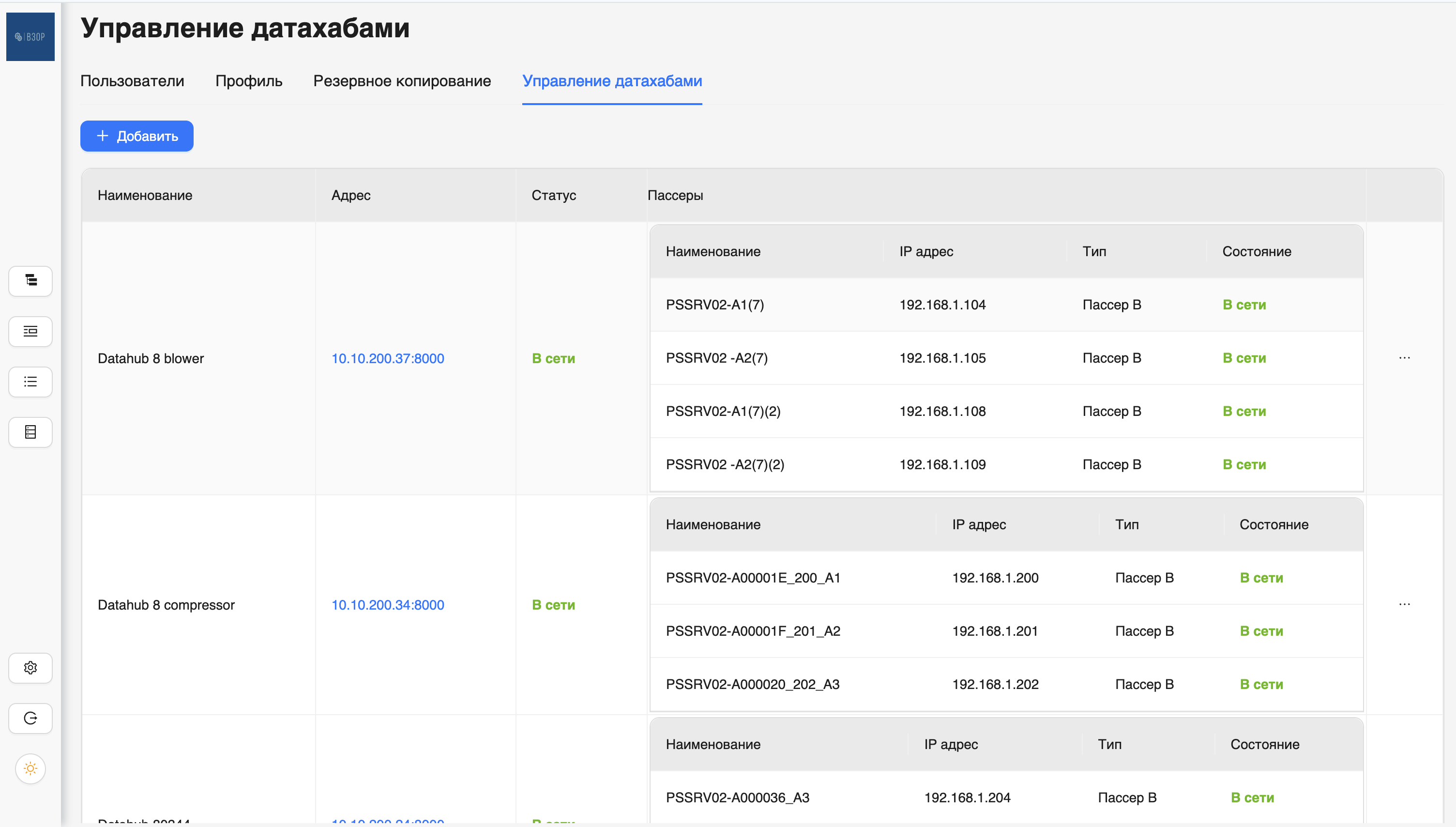

Рисунок 6 -- Настройка датахабов

Настройте параметры оборудования, добавьте IP-адрес и нажмите «Сохранить».

После добавления нового ПЛК «Ларус-10» будут отображаться статусы подключённых устройств (Пассер-Т, Пассер-В).

Чтобы изменить настройки устройства и получить доступ к дополнительным функциям, наведите курсор на «...» и выберите нужную опцию.

Описание настроек для различных видов оборудования

Электродвигатели

Подраздел описывает порядок настройки и состав параметров для всех типов электрических машин:

• асинхронных двигателей
• синхронных двигателей
• двигателей постоянного тока

Параметры настройки:

Параметр	Описание
Имя	Пользовательское название оборудования
Тип	Тип оборудования
Наработка	Общее количество часов работы
Частота вращения (Гц)	Фактическая частота вращения ротора
Частота сети (Гц)	Частота питающей электросети
Мощность (кВт)	Номинальная мощность двигателя
Номинальный ток (А)	Ток при номинальной нагрузке
Напряжение (В)	Номинальное питающее напряжение
Кол-во пар полюсов	Число пар магнитных полюсов
Кол-во пазов статора	Количество пазов в статоре
Кол-во зубьев ротора	Количество зубьев на роторе
Скольжение	Относительное скольжение ротора
КПД (%)	Коэффициент полезного действия
cos(phi)	Коэффициент мощности
Ток холостого хода (А)	Ток при работе без нагрузки
Ток макс. нагрузки (А)	Наибольший допустимый ток
Последний ремонт	Дата последнего ремонта
Следующий ремонт через	Интервал до следующего ремонта (часы)
Примечание	Дополнительная информация
Последний плановый останов	Дата последнего планового останова
Следующий останов через	Срок до следующего планового останова (часы)
Подшипники	Тип установленных подшипников (качения/скольжения)

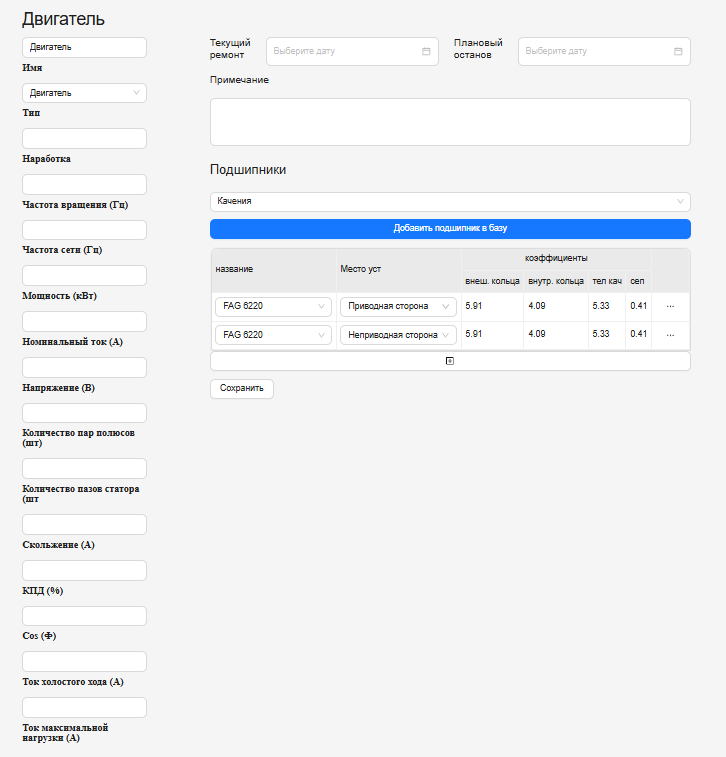

Рисунок 7 -- Форма добавления электродвигателя

При выборе подшипника отображается форма с дополнительными параметрами:

Параметр	Описание
Название	Модель или обозначение подшипника
Место установки	Место установки на двигателе (приводная/неприводная сторона)
Коэффициент внеш. кольца	Данные внешнего кольца подшипника
Коэффициент внутр. кольца	Параметры внутреннего кольца
Тела качения	Тип тел качения внутри подшипника
Сепаратор	Параметры сепаратора

Компрессор

Параметры настройки:

Параметр	Описание
Тип компрессора	Тип оборудования
Наработка	Общее количество часов работы
Частота вращения (Гц)	Фактическая частота вращения ротора
Мощность (кВт)	Номинальная мощность
Нормы вибрации	Допустимые предельные значения вибрации

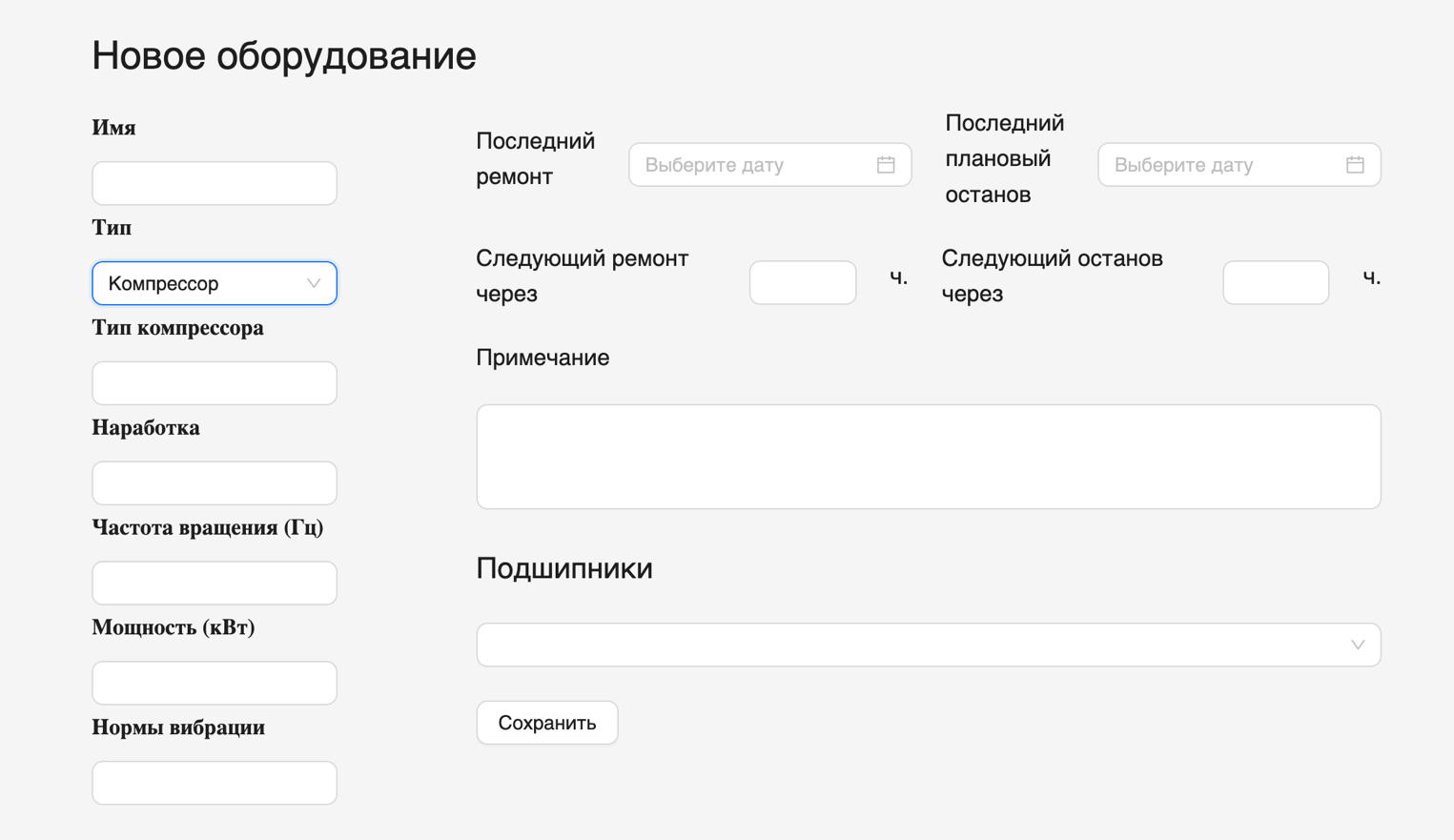

Рисунок 8 -- Форма добавления компрессора

Дополнительные параметры при выборе подшипника:

• Добавление неограниченного числа ступеней с указанием количества лопастей.
• К каждой ступени можно добавить неограниченное количество подшипников.

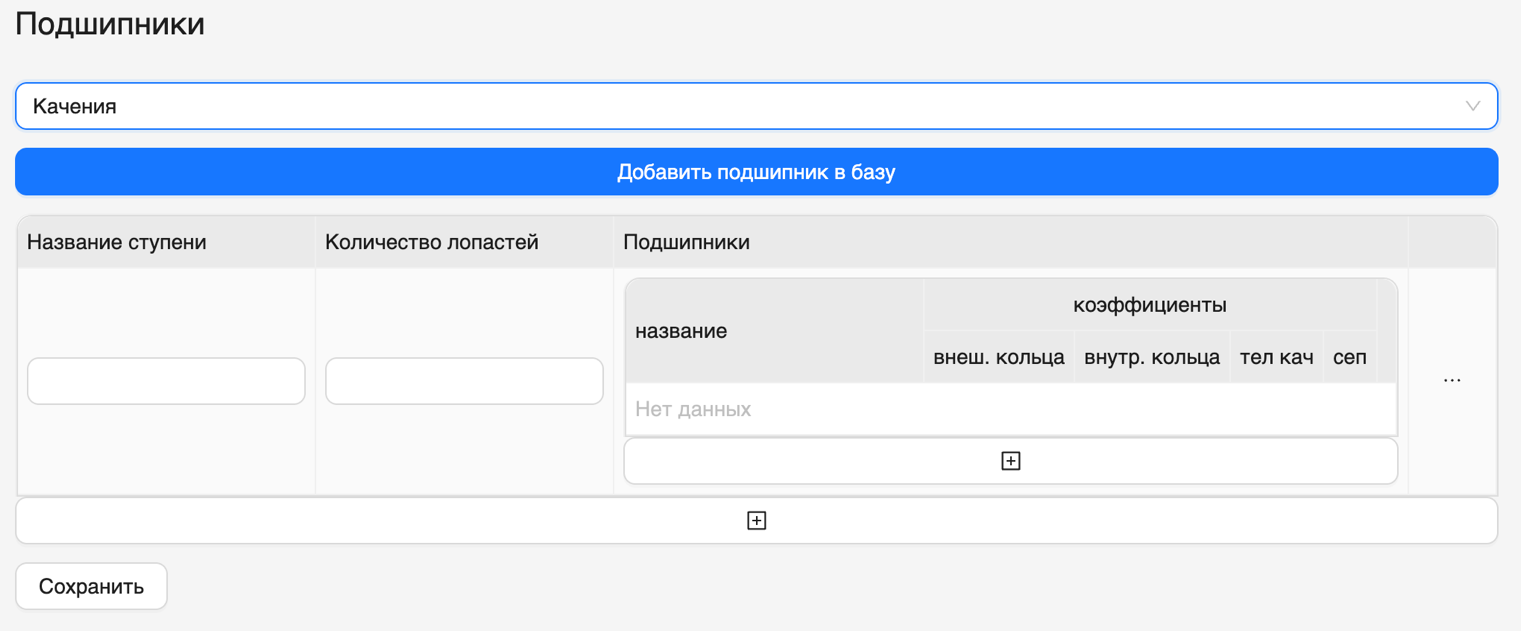

Рисунок 9 -- Настройка подшипников качения компрессора

Пример настройки ступеней:

Название ступени	Количество лопастей	Подшипник
Ступень 1	30	NSK6035zz
Ступень 2	25	NSK6035
Ступень 3	10	SKF6035zz

Насос

Параметры настройки:

Параметр	Описание
Тип	Плунжерный, поршневой, роторный
Наработка	Общее количество часов работы
Частота вращения (Гц)	Фактическая частота вращения ротора
Мощность (кВт)	Номинальная мощность

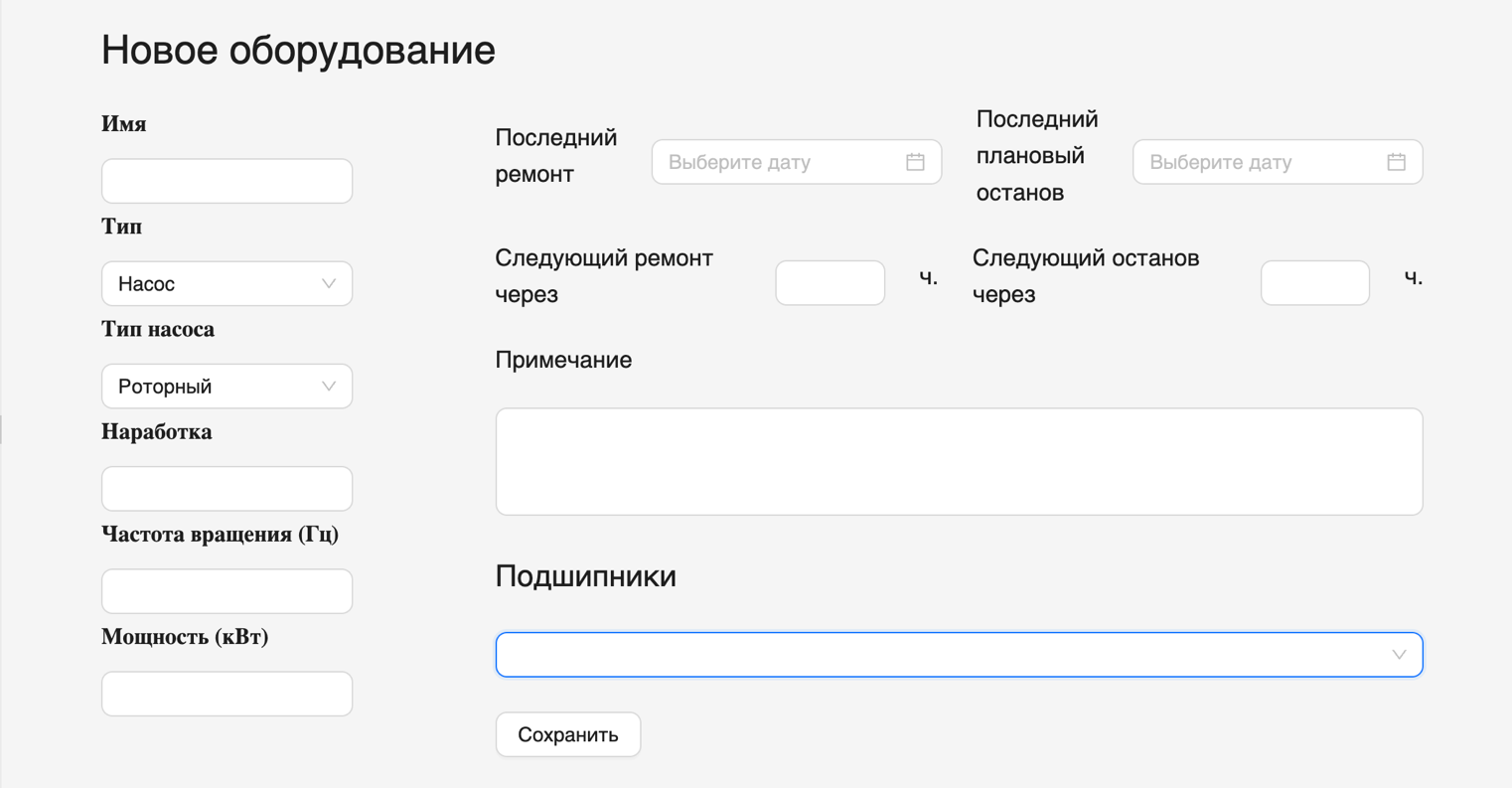

Рисунок 10 -- Форма добавления насоса

Дополнительные параметры при выборе подшипника:

Параметр	Описание
Название рабочего элемента	Обозначение элемента
Количество	Число элементов
Название подшипника	Модель подшипника
Коэффициенты	Внеш. кольца, внутр. кольца, тела качения, сепаратор

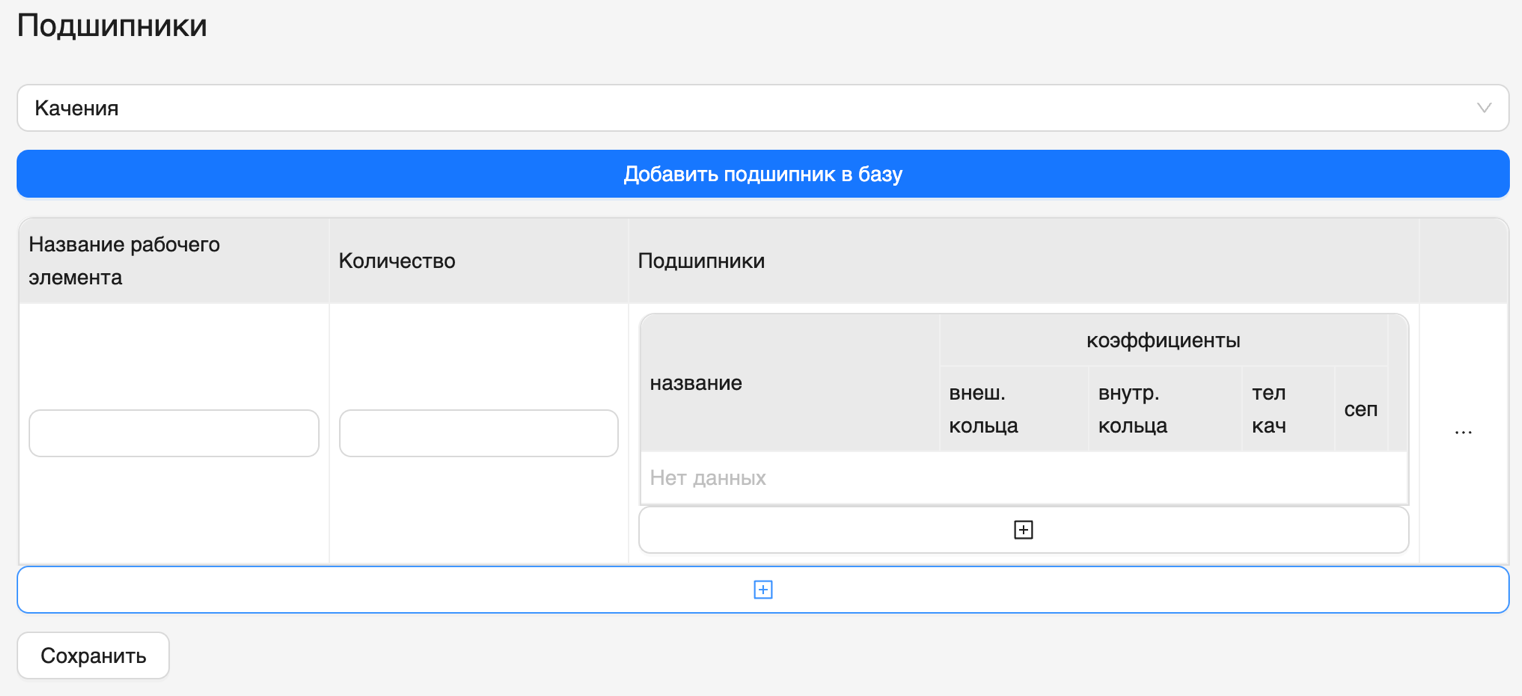

Рисунок 11 -- Настройка подшипников качения для насоса

Вентилятор

Параметры настройки:

Параметр	Описание
Имя	Пользовательское название
Тип оборудования	Тип вентилятора
Наработка	Общее количество часов работы
Частота вращения (Гц)	Фактическая частота вращения ротора
Мощность (кВт)	Номинальная мощность
Нормы вибрации	Допустимые предельные значения

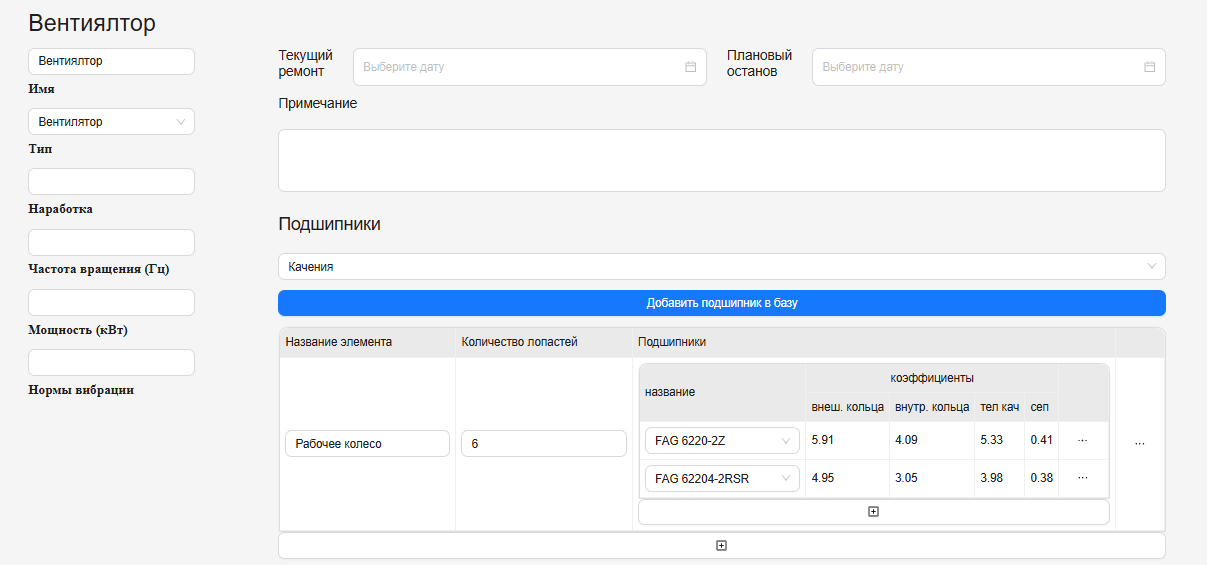

Рисунок 12 -- Форма добавления вентилятора

Дополнительные параметры:

Параметр	Описание
Название элемента	Обозначение элемента вентилятора
Количество лопастей	Число лопастей на рабочем колесе
Название подшипника	Модель или тип (например, 6205, UCF204)
Внеш. кольца	Параметры внешнего кольца
Тела качения	Тип тел качения
Сепаратор	Материал или конструкция сепаратора

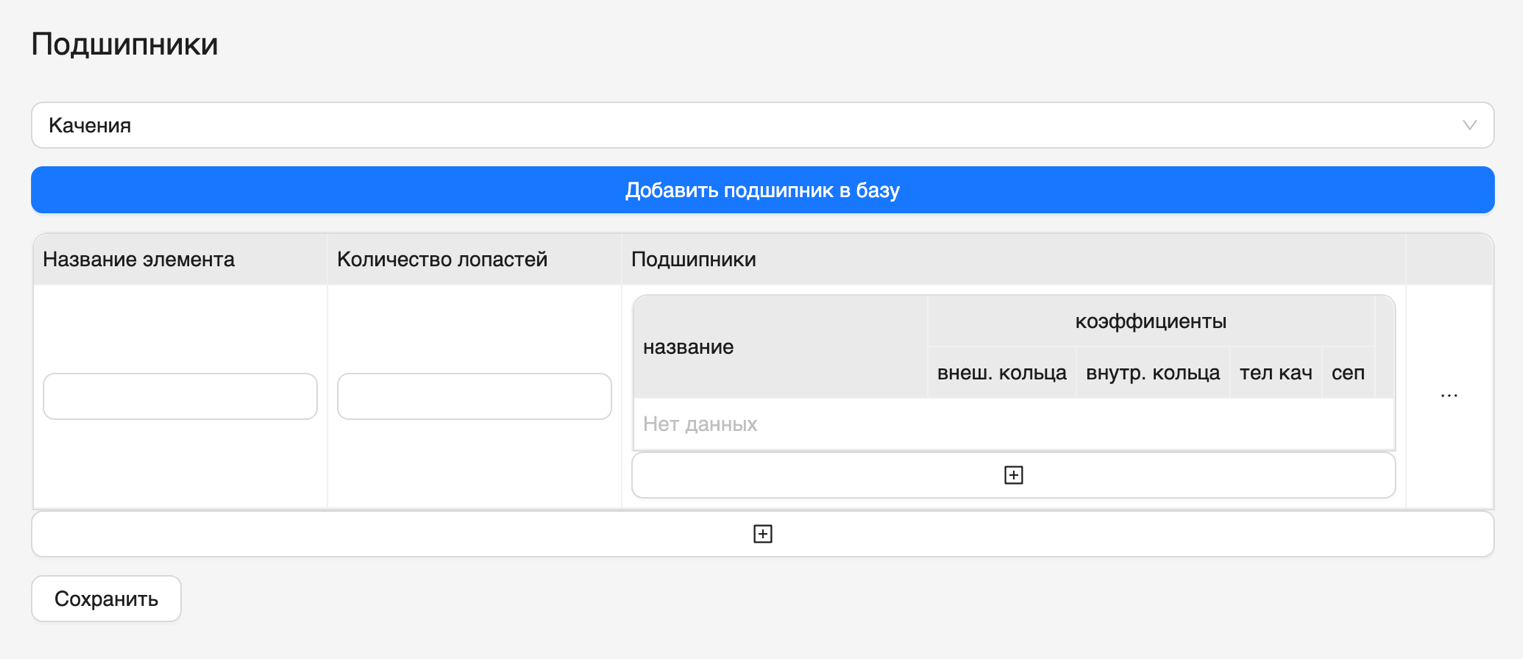

Рисунок 13 -- Панель настройки подшипников для вентилятора

Редуктор и коробка скоростей

Редуктор и коробка скоростей имеют схожую конструкцию и принцип работы. Оба типа представляют собой механические передачи, включающие:

• Входные и выходные валы
• Подшипники качения или скольжения
• Зубчатые колёса и передачи

Для корректной работы системы автоматической диагностики требуется одинаковый набор данных:

• Частоты вращения на входе и выходе
• Параметры валов и подшипников
• Плановые интервалы обслуживания
• Передаточные числа

Примечание

Параметры для подшипников скольжения заполняются по аналогии с подшипниками качения для всех типов оборудования.

Подсказка

Для сохранения конфигураций нажмите «Сохранить». Для удаления наведите курсор на «...» и выберите «Удалить».
