Начало работы

Обзор программы

Назначение и область применения

Программное обеспечение СВД «ЛиманИСУ 2.0» является обязательным компонентом автоматизированной системы вибрационного мониторинга и прогнозирования технического состояния оборудования, а также диагностики дефектов контролируемого оборудования.

С помощью СВД «ЛиманИСУ 2.0» вы сможете:

• Визуализировать данные измерений в виде различных типов графиков (телеметрия, орбиты, автоспектры, спектры огибающей и др.)
• Отслеживать тренды и диагностические маркеры
• Анализировать сигналы, архивировать их и выгружать в удобных форматах (CSV, Parquet)
• Сравнивать текущие данные с эталонными спектрами
• Автоматически выделять признаки дефектов и формировать отчёты

Функциональность

СВД «ЛиманИСУ 2.0» обеспечивает полный цикл мониторинга и анализа состояния оборудования:

• Сбор данных -- подключение к устройствам сбора данных (Пассер-Т, Пассер-В, Ларус-10); привязка измерительных точек к оборудованию и автоматическая регистрация сигналов.
• Мониторинг состояния оборудования -- визуализация данных на мнемосхемах и фотосхемах с использованием виджетов; цветовая индикация состояния узлов (норма, внимание, авария); автоматическая сигнализация при превышении порогов.
• Диагностика и анализ -- построение автоспектра, спектра огибающей, орбитограмм; сравнение с эталонными спектрами и выявление отклонений; автоматическая диагностика по частотным диапазонам и дефектам.
• Прогнозирование ресурса -- анализ трендов вибрации; расчет показателей износа и вероятности отказа; формирование прогнозов и рекомендаций по техническому обслуживанию.
• Управление конфигурацией -- настройка измерительных точек, порогов, алгоритмов диагностики; определение режимов работы оборудования; гибкая настройка интерфейсов и прав доступа пользователей.
• Ведение отчётности -- ведение журнала событий и действий пользователей; журнал обслуживания оборудования; формирование отчетов о состоянии оборудования и результатах диагностики; экспорт данных.
• Интеграция с внешними системами -- поддержка обмена данными через протокол MQTT; совместимость с системами технической диагностики и автоматизации предприятия.

Термины и определения

Перед началом работы рекомендовано ознакомиться с основными понятиями:

Термин	Определение
Автоматизированная система вибрационного мониторинга	Комплекс программно-аппаратных средств (Пассер-Т, Пассер-В, Ларус-10, СВД «ЛиманИСУ 2.0»), используемых для контроля и анализа параметров вибрации оборудования.
Виджет	Графический элемент интерфейса, который отображает данные измерительных точек на мнемосхемах и фотосхемах. Связывается с конкретной точкой привязки и показывает значения телеметрии и их статус в реальном времени.
Дерево оборудования	Иерархический список всего подключенного оборудования, разделённого на локации, агрегаты и оборудование (компоненты агрегатов).
Измерительная точка	Логический объект, предназначенный для сопоставления данных от конкретного канала устройства сбора данных с узлом элемента оборудования.
Токовая диагностика	Метод определения состояния оборудования на основе данных от трансформаторов тока. Используется принцип сигнатурного анализа (ГОСТ 20958-2015).
Устройство «Пассер-Т»	Измерительный прибор для измерений электрических сигналов напряжений и токов через бесконтактные трансформаторы.
Устройство «Пассер-В»	Измерительный прибор для измерений, контроля и регистрации сигналов от датчиков абсолютной или относительной вибрации.
Контроллер «Ларус-10»	Шлюз периферийных вычислений (Edge Computing) для получения данных от информационных и индустриальных систем, датчиков и устройств.

Первоначальная настройка

Для ввода в эксплуатацию СВД «ЛиманИСУ 2.0» администратору системы необходимо выполнить следующие настройки:

1. Создать необходимых пользователей системы и задать им соответствующие уровни доступа (см. раздел Управление пользователями).
2. Добавить в систему устройства «Ларус-10» (см. раздел Управление датахабами).
3. Добавить в систему установленное на объекте оборудование, мониторинг которого будет осуществляться (см. раздел Дерево оборудования).

После выполнения настроек возможно осуществление конфигурации параметров мониторинга и контроля за состоянием оборудования.

Примечание

Первоначальная настройка СВД «ЛиманИСУ 2.0» доступна только пользователю с ролью Администратор. Подробная информация приведена в документе «Руководство администратора СВД ЛиманИСУ 2.0».

Авторизация

Для запуска СВД «ЛиманИСУ 2.0» откройте совместимый браузер и введите адрес, который предоставляется администратором.

На странице авторизации введите данные пользователя, состоящие из персональных логина и пароля.

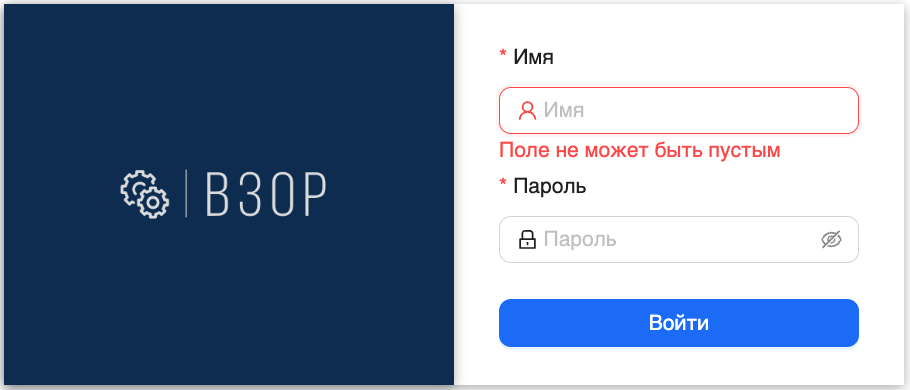

Рисунок 1 -- Страница авторизации

В результате отобразится стартовая страница СВД «ЛиманИСУ 2.0».

Обзор интерфейса

Стартовая страница

Стартовая страница содержит:

• Вертикальную панель навигации по разделам.
• Дерево оборудования с пиктограммами и цветовой индикацией.
• Рабочую область, отображающую функциональность выбранного раздела.

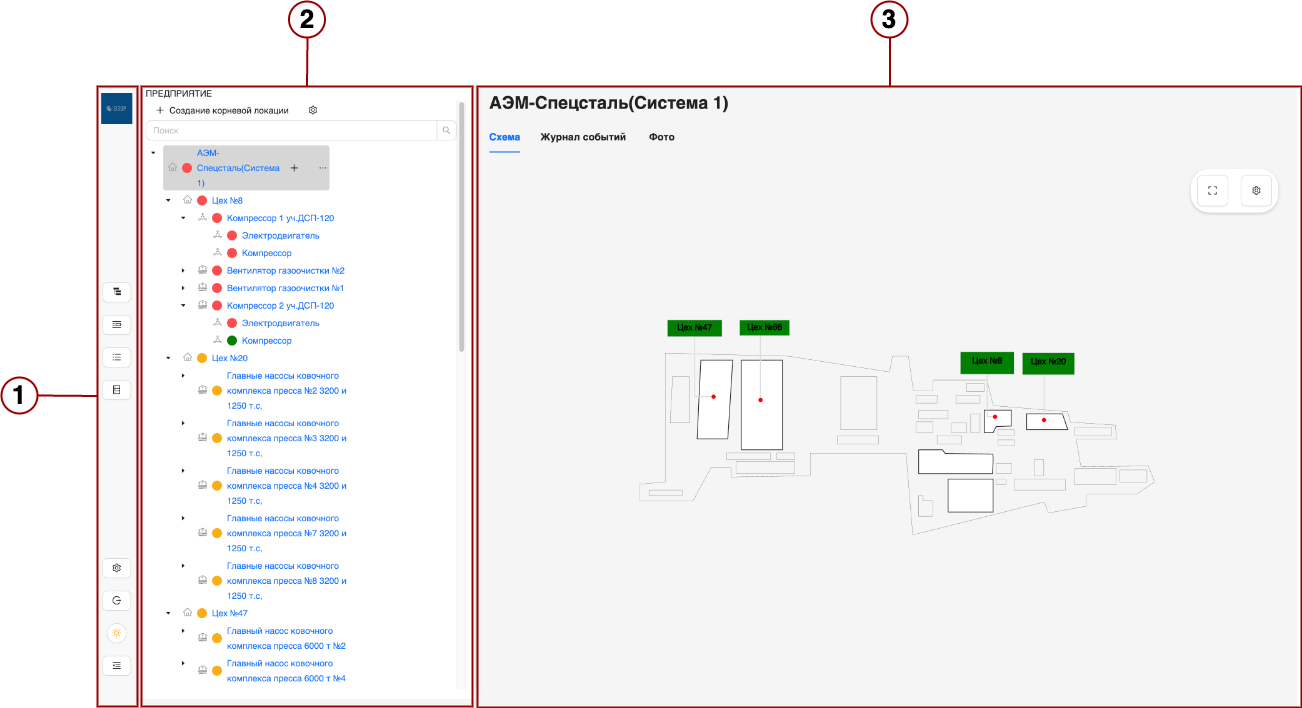

Рисунок 2 -- Стартовая страница

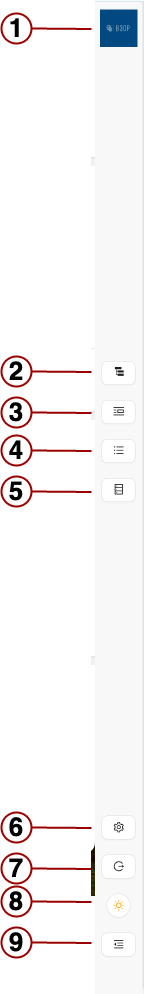

Панель навигации

Панель навигации включает следующие элементы:

Элемент	Описание
Логотип программного приложения	Возврат на главную страницу
Дерево оборудования	Иерархическая структура Локация -- Агрегат -- Оборудование
Журнал механика-электрика	Журнал мероприятий по техническому обслуживанию оборудования с фиксацией даты и исполнителей
Отчет о действиях	Журнал, фиксирующий действия пользователей в системе (вход/выход, создание/редактирование/удаление оборудования, изменение конфигурации)
Справочник	Информация о признаках дефектов, формулы, значения параметров, справочные данные о степени развития дефекта
Настройки	Настройки профиля, управление пользователями, резервное копирование и управление датахабами
Выход	Переход к форме авторизации
Тема и Toggle-меню	Переключение световой темы и Toggle-меню

Примечание

Раздел «Настройки» доступен только для пользователей с ролью Администратор и Диагност.
