Дерево оборудования

Обзор

Дерево оборудования представляет собой иерархическую структуру, отображающую оборудование, подключенное к системе. Дерево организовано по уровням, начиная с локаций, и далее включает агрегаты и оборудование.

Интерфейс дерева оборудования включает следующие элементы:

Элемент	Описание
Наименование предприятия	Отображается в верхней части дерева
Создание корневой локации	Кнопка «+ Создание корневой локации»
Экспорт в xlsx	Выгрузка дерева оборудования в формат xlsx
Фильтр	Поиск по частичному совпадению по всем уровням вложенности
Иконка узла	Информация о типе узла: локация, агрегат, оборудование
Цветовая индикация	Информация об уровне дефекта оборудования
Наименование узла	Название элемента дерева
Кнопка «+»	Добавление подузлов
Контекстное меню «...»	Редактирование, копирование и удаление элемента

Примечание

Для отображения функциональности подузлов (кнопки добавления и контекстное меню) необходимо нажать на узел.

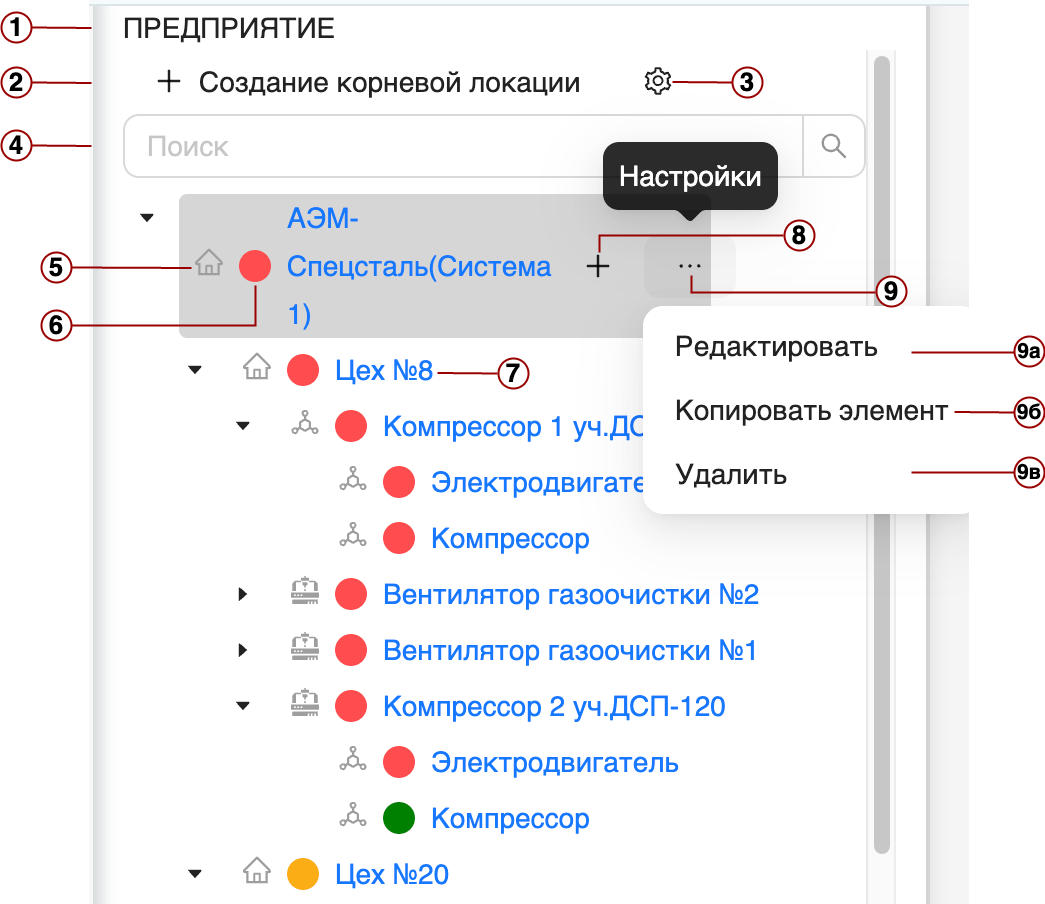

Рисунок 1 -- Дерево оборудования

Построение дерева оборудования

Добавление корневой локации

Корневая локация -- это верхний уровень иерархии в дереве оборудования. Она представляет собой основной объект учёта.

Корневая локация является обязательной для начала построения дерева. К ней могут быть привязаны вложенные локации, агрегаты и оборудование.

Доступные типы: «Система», «Цех».

Порядок добавления:

1. Нажмите «+ Создание корневой локации» в дереве.
2. В рабочей области введите параметры и подтвердите действие:
   • укажите имя узла;
   • выберите тип корневой локации из списка.

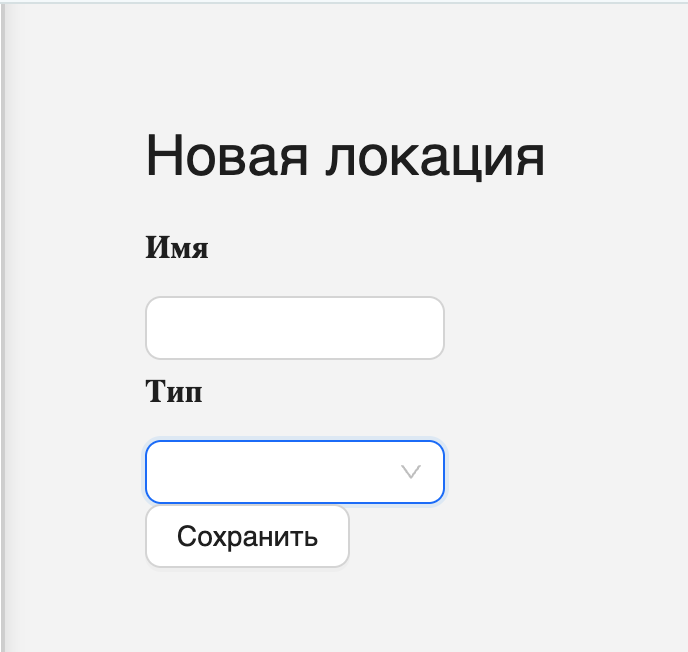

Рисунок 2 -- Добавление новой локации

В результате:

• В дерево оборудования будет добавлен новый узел.
• В рабочей области отобразится меню настроек:
  • настройки элемента;
  • настройки схемы;
  • настройки фотосхемы.

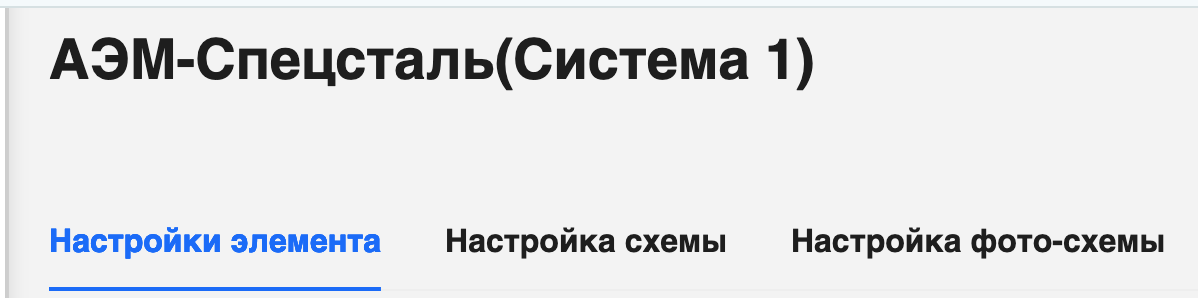

Рисунок 3 -- Меню настроек для типа узла «Локация»

Добавление вложенной локации

Вложенная локация -- дочерний элемент в иерархии, который создаётся внутри корневой или другой вложенной локации.

Локация определяет физическое расположение объектов и может представлять:

• город
• завод
• систему
• цех
• участок

Примечание

Локации объединяют оборудование по территориальному или функциональному принципу.

Для добавления локации:

1. Нажмите на родительский узел. В отобразившемся меню нажмите «+».
2. В выпадающем списке выберите «Добавить локацию».
3. Укажите имя узла и выберите тип локации.

Добавление агрегата

Агрегат -- технологическое оборудование производства, относящееся к определённой локации:

• станки
• обрабатывающие центры
• технологические установки

Для добавления агрегата:

1. Нажмите на родительский узел.
2. В отобразившемся меню нажмите «+».
3. Выберите «Добавить Агрегат» в списке.

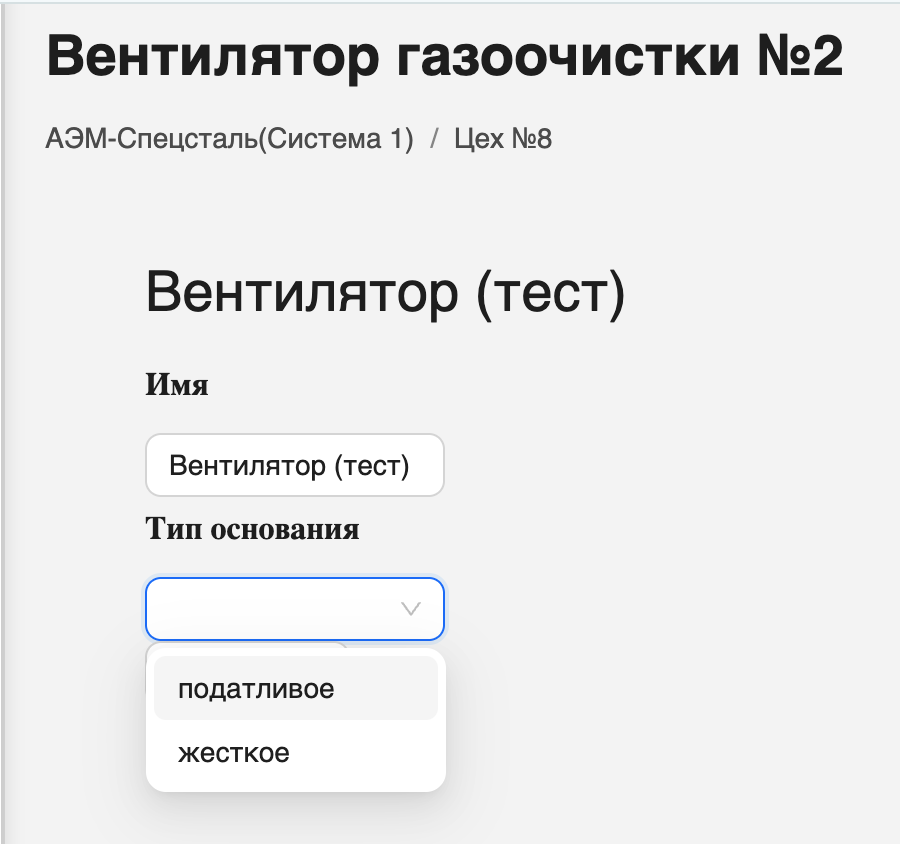

Рисунок 4 -- Добавление агрегата

В открывшемся окне:

• Введите имя узла.
• Укажите тип основания:
  • Податливое -- фундамент или опора, которые могут деформироваться или вибрировать при работе оборудования.
  • Жёсткое -- массивный, устойчивый фундамент с высокой жёсткостью.

Добавление оборудования

Оборудование -- конечные устройства и механизмы, входящие в состав агрегатов:

• Насос
• Компрессор
• Редуктор
• Коробка скоростей
• Электродвигатель
• Вентилятор

Для добавления оборудования:

1. Нажмите «+» на любом узле.
2. Выберите «Оборудование».
3. Выберите из выпадающего списка тип оборудования.

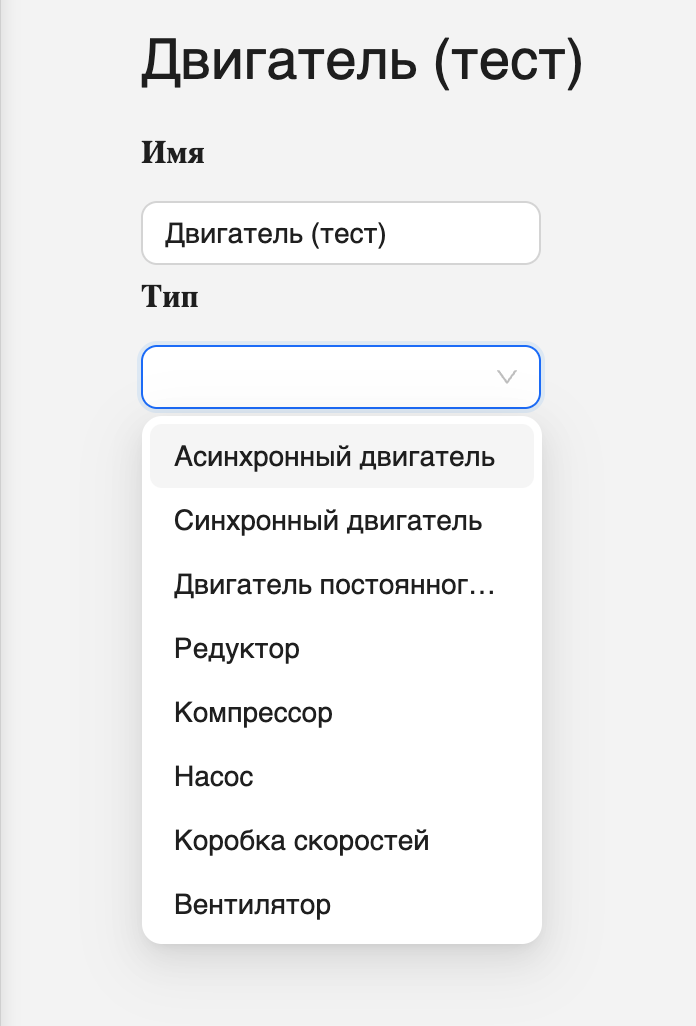

Рисунок 5 -- Добавление оборудования

В открывшемся окне заполните параметры добавляемого оборудования. Типы оборудования включают:

• асинхронный двигатель
• синхронный двигатель
• двигатель постоянного тока
• редуктор
• компрессор
• насос
• коробка скоростей
• вентилятор

Цветовая индикация узлов оборудования

Цветовая индикация используется для визуального отображения состояния технологических объектов и оборудования. Каждый элемент дерева оборудования сопровождается цветной точкой слева от названия.

Дополнительно цветовая индикация отражается во вкладке «Мнемосхема» и во вкладке «Журнал событий».

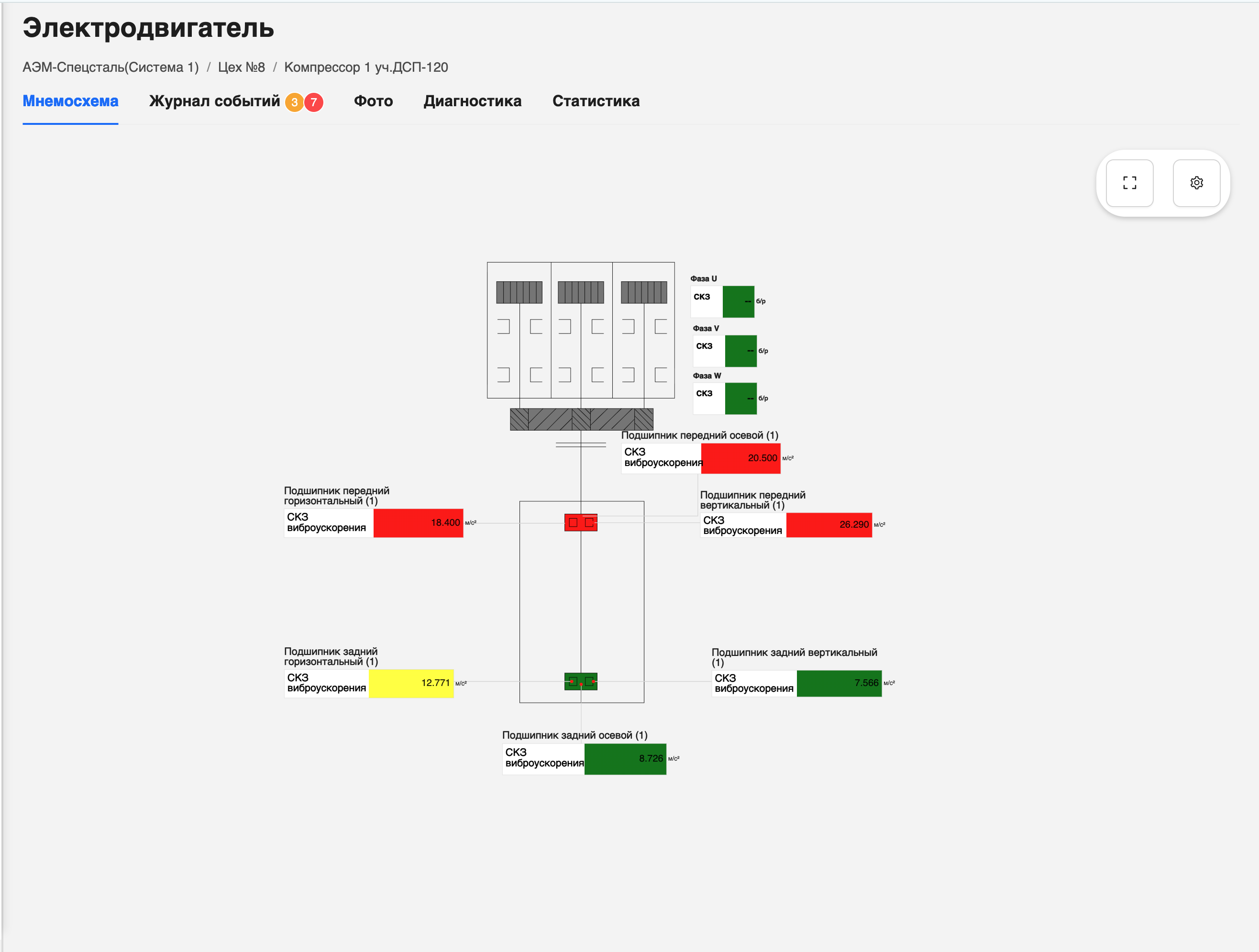

Рисунок 6 -- Цветовая индикация оборудования на мнемосхеме

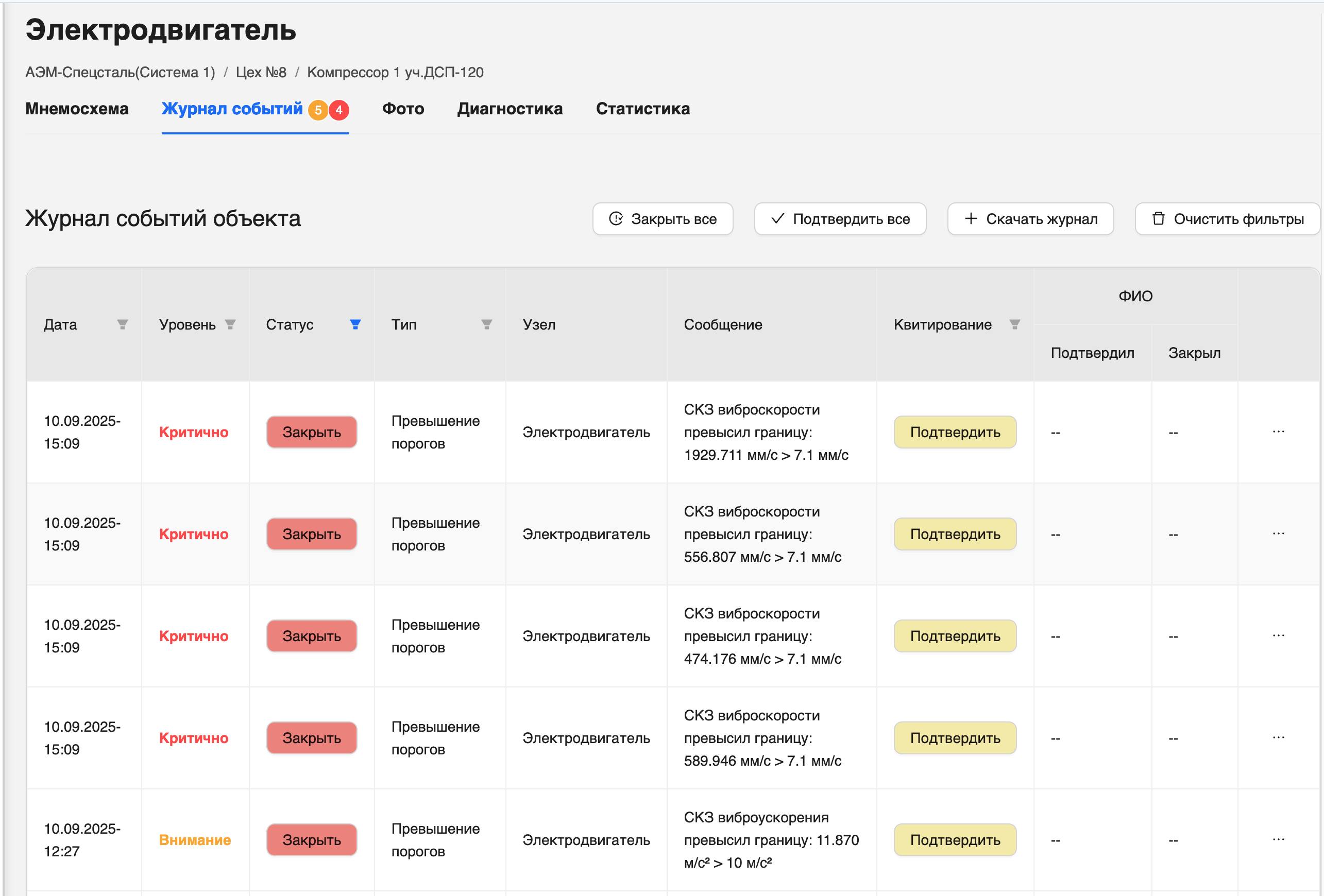

Рисунок 7 -- Цветовая индикация оборудования в журнале событий

Шкала цветов индикации

Цвет	Состояние оборудования	Описание
Зелёный	Работает нормально	Параметры в пределах допустимых значений.
Жёлтый	Слабый/средний уровень дефекта	Уровень состояния оборудования «Внимание».
Красный	Сильный уровень дефекта	Уровень состояния «Критично».
Серый	Оборудование не активно	Сигнализация не настроена.

Механизм наследования статуса критичности

Если хотя бы один узел в ветке имеет статус с наивысшим уровнем критичности -- вся ветка автоматически наследует этот статус. Индикация приоритизируется начиная от наиболее критического статуса.

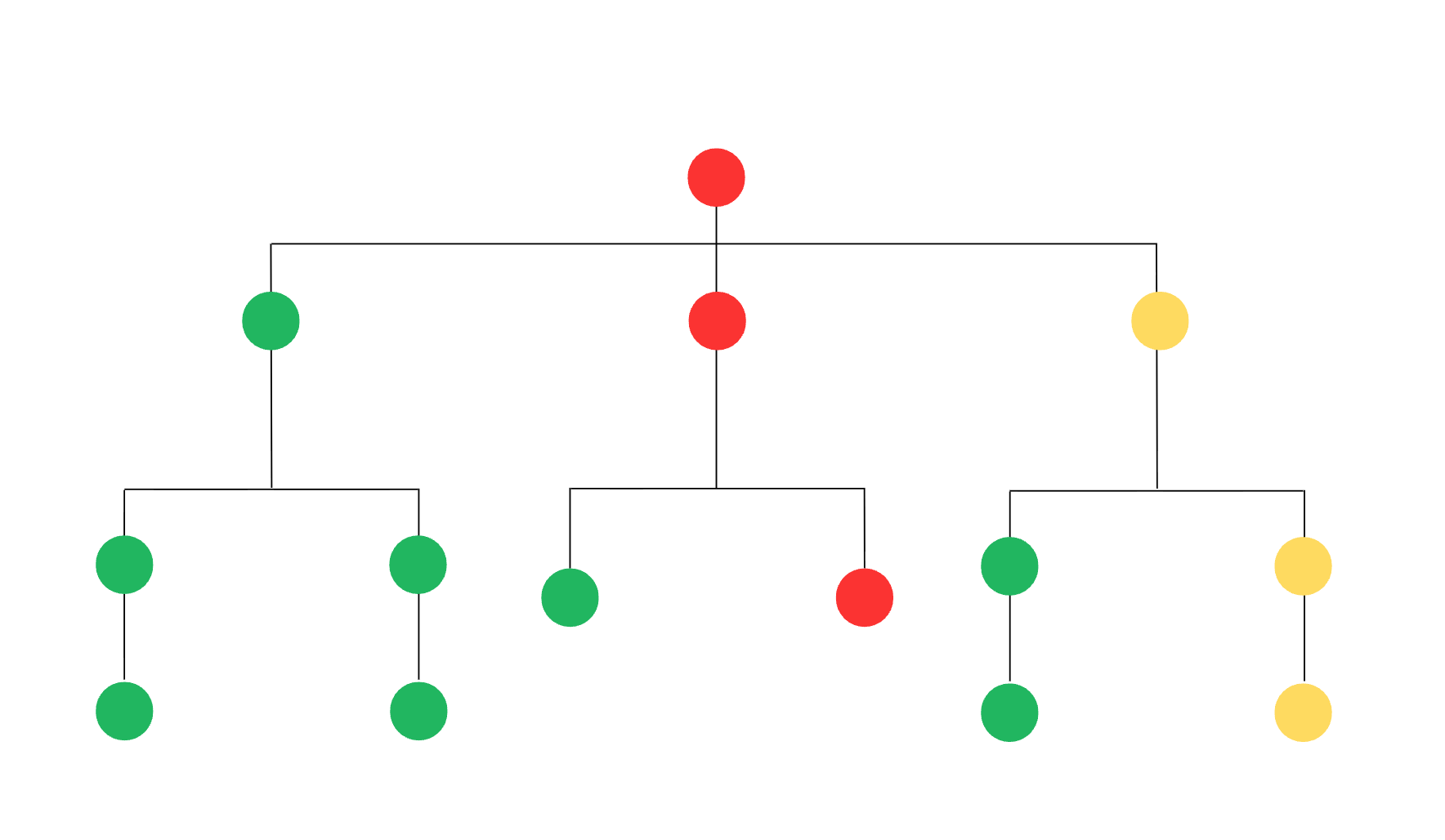

Рисунок 8 -- Правило наследования статуса критичности

Настройка цветовой индикации выполняется вручную во вкладке «Сигнализация» (см. раздел Настройка порогов сигнализации).

Жизненный цикл события

Событие -- информационный сигнал системы, который может быть как корректным (реальная проблема), так и ложным (ошибка детектирования, помеха, сбой датчика).

Переходы статусов:

1. Изначальный индикатор узла -- Зелёный.
2. Система зафиксировала событие, но не уверена в его корректности -- индикатор становится Жёлтый, появляется статус «Подтвердить» в колонке «Квитирование».
3. Диагност проводит анализ во вкладке «Диагностика» (логи, показания датчиков, графики, история срабатываний).
4. Квитирование (подтверждение события): если диагност подтверждает, что событие реальное -- нажимает «Квитировать», индикатор становится Красный, статус меняется на «Закрыть».
5. Закрытие события: после устранения причины диагност нажимает «Закрыть», индикатор возвращается на Зелёный.

Подсказка

Закрытие возможно только после квитирования (если событие реальное) или без него -- если событие ложное и не требует действий.

Правила перехода статусов:

[ Жёлтый ] --(Квитирование)--> [ Красный ] --(Закрытие)--> [ Зелёный ]
     |
     └--(Закрытие без квитирования)--------------------> [ Зелёный ]

Конфигурирование системы мониторинга и диагностики

Внимание

Все настройки, описанные в данном разделе, выполняются в режиме редактирования оборудования и предназначены исключительно для администратора системы и специалиста отдела технической диагностики (ОТД).

Конфигурация производится до начала эксплуатации или при изменении состава контролируемого оборудования. Данные настройки формируют основу для автоматической диагностики, прогнозирования и оповещения -- поэтому их корректность критична для надёжности всей системы.

Для начала настройки перейдите в режим редактирования оборудования (контекстное меню «...» -- «Редактировать»).

Элементы страницы настройки оборудования

Раздел интерфейса	Функциональность
Настройки элемента	Настройка единицы оборудования
Измерительные точки	Привязка измерительных устройств
Сигнализация	Настройка порогов предупреждений и аварий
Настройка мнемосхемы	Визуализация на схеме
Настройка схемы с фото	Визуализация на фото оборудования
Алгоритмы диагностики	Логика диагностики по режимам
Режим работы	Определение рабочих состояний

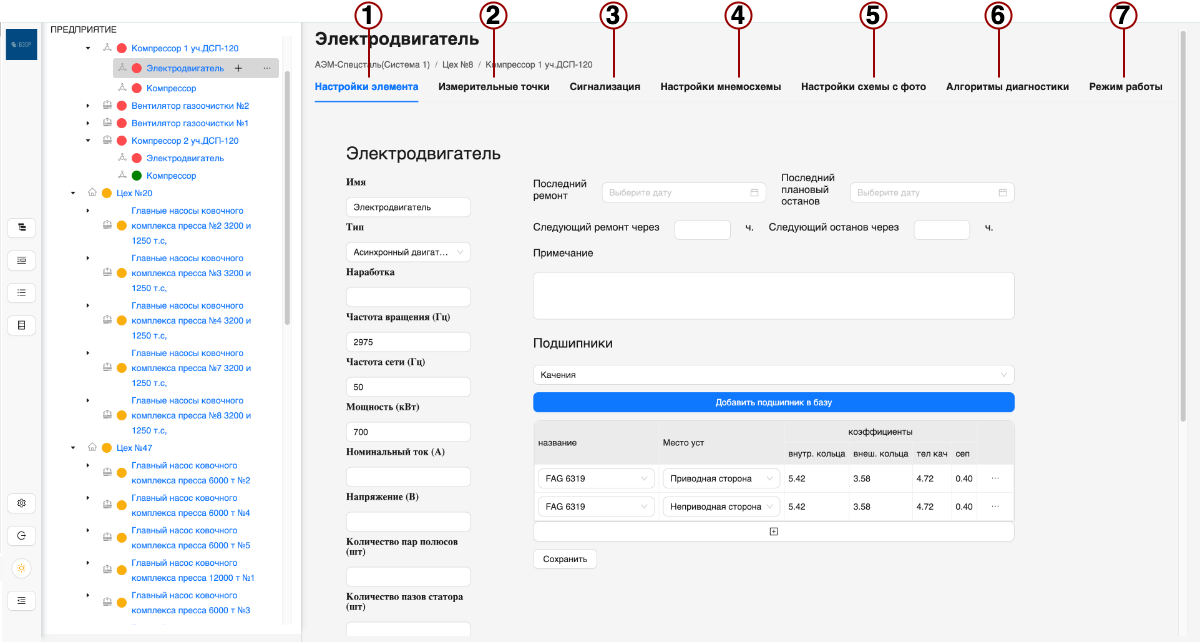

Рисунок 9 -- Меню расширенных настроек оборудования

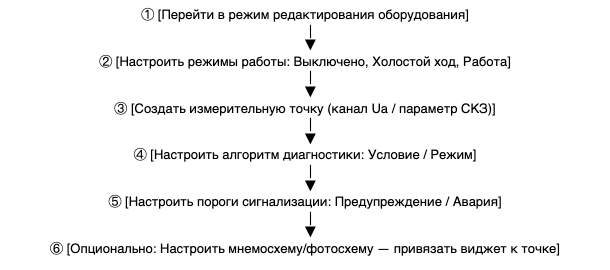

Рисунок 10 -- Алгоритм настройки мониторинга

Конфигурация единицы оборудования

Во вкладке «Настройки элемента» страница редактирования содержит общие поля (для всех видов оборудования) и специфические поля (для отдельных видов).

При выборе вида оборудования отображается выпадающий список:

• асинхронный двигатель
• синхронный двигатель
• двигатель постоянного тока
• редуктор
• компрессор
• насос
• коробка скоростей
• вентилятор

Конфигурация измерительных точек

Раздел «Измерительные точки» предназначен для привязки физических датчиков и каналов измерительных устройств к конкретному оборудованию. Каждая измерительная точка связана с:

• конкретным каналом измерительного устройства;
• типом контроллера;
• брокером данных, через который поступают данные.

Количество и типы каналов зависят от модели устройства:

Устройство	Каналы
Пассер-Т (7 каналов)	3 канала тока (Ia, Ib, Ic), 3 канала напряжения (Ua, Ub, Uc), 1 дискретный вход (DI1)
Пассер-В (10 каналов)	8 аналоговых входов вибрации (AI1--AI8), 2 дискретных входа (DI1, DI2)

Важно

Дискретные выходы (DO) устройств не являются измерительными каналами и не используются для сбора данных -- они предназначены для управления внешними устройствами. Если соответствующие датчики не подключены -- создавать измерительные точки для этих каналов не требуется.

Для создания измерительной точки:

1. Выберите вкладку «Измерительные точки» в режиме редактирования оборудования.
2. Нажмите «+ Создать точку».
3. Заполните поля:
   • Имя -- уникальное название точки (например, «Фаза V»).
   • Тип -- выбор типа контроллера и канала (например, «Пассер Т» для тока, «Пассер В» для вибрации).
   • Брокер -- указание устройства, через которое передаются данные (например, «Datahub 8 compressor»).

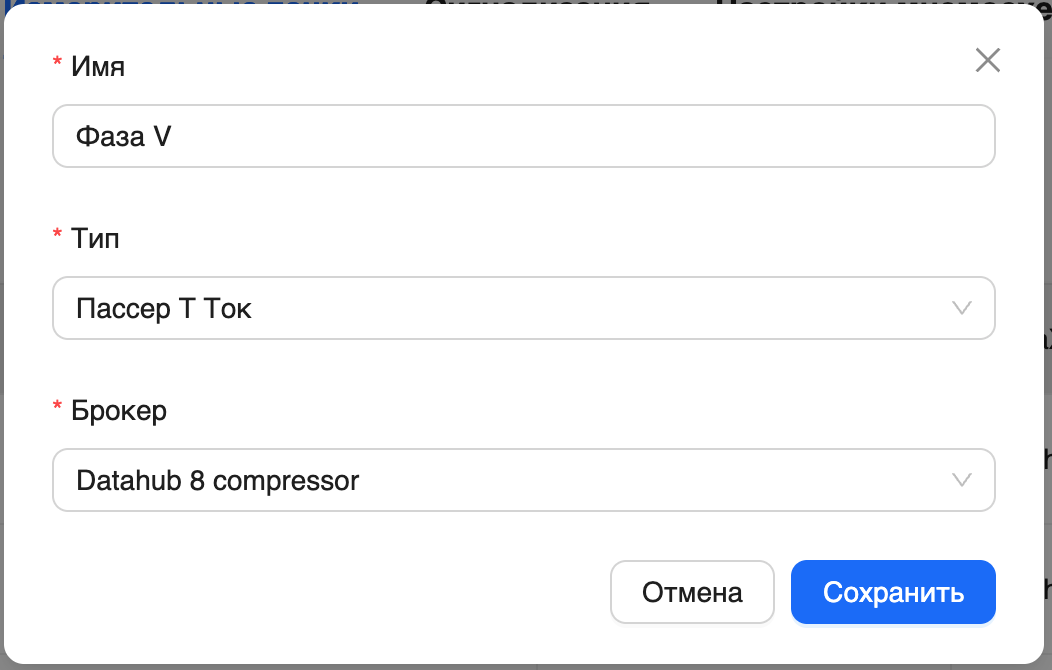

Рисунок 11 -- Форма добавления измерительной точки

После нажатия «Сохранить»:

• Система регистрирует новую измерительную точку в БД.
• Настраивается подписка на MQTT-топик, соответствующий каналу устройства.

Результат настройки можно проверить:

• На вкладке «Диагностика» оборудования.
• На графике трендов.
• На мнемосхеме, в режиме создания/редактирования виджета.
• В «Журнале событий» -- если значение вышло за порог.

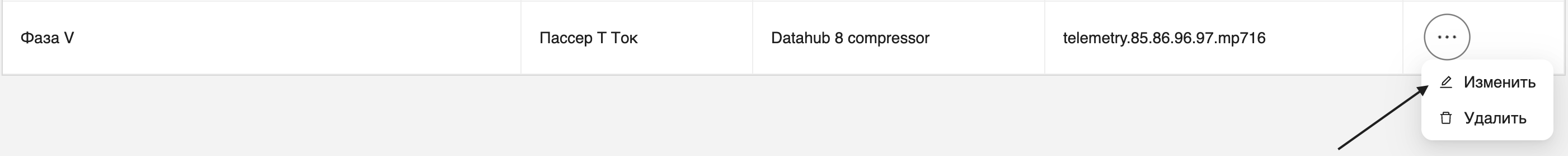

Рисунок 12 -- Контекстное меню измерительной точки

Настройка порогов сигнализации

Для настройки порогов сигнализации (предупреждений и аварий):

1. Выберите узел на дереве оборудования.
2. В режиме редактирования перейдите во вкладку «Сигнализация».

Доступная функциональность:

• Добавить граничное значение -- открывает окно создания нового порогового значения.
• Автозаполнить согласно ГОСТ-10816 -- автоматически проставляет пороги согласно нормативу вибрации для вращающегося оборудования.
• Скорректировать предупреждения -- редактирование уже заданных значений.
• Фильтр по описанию измерительной точки -- поле для фильтрации.
• Таблица граничных значений -- редактируемый список настроек.

Примечание

Настройка порогов сигнализации доступна только для типа узла «Оборудование».

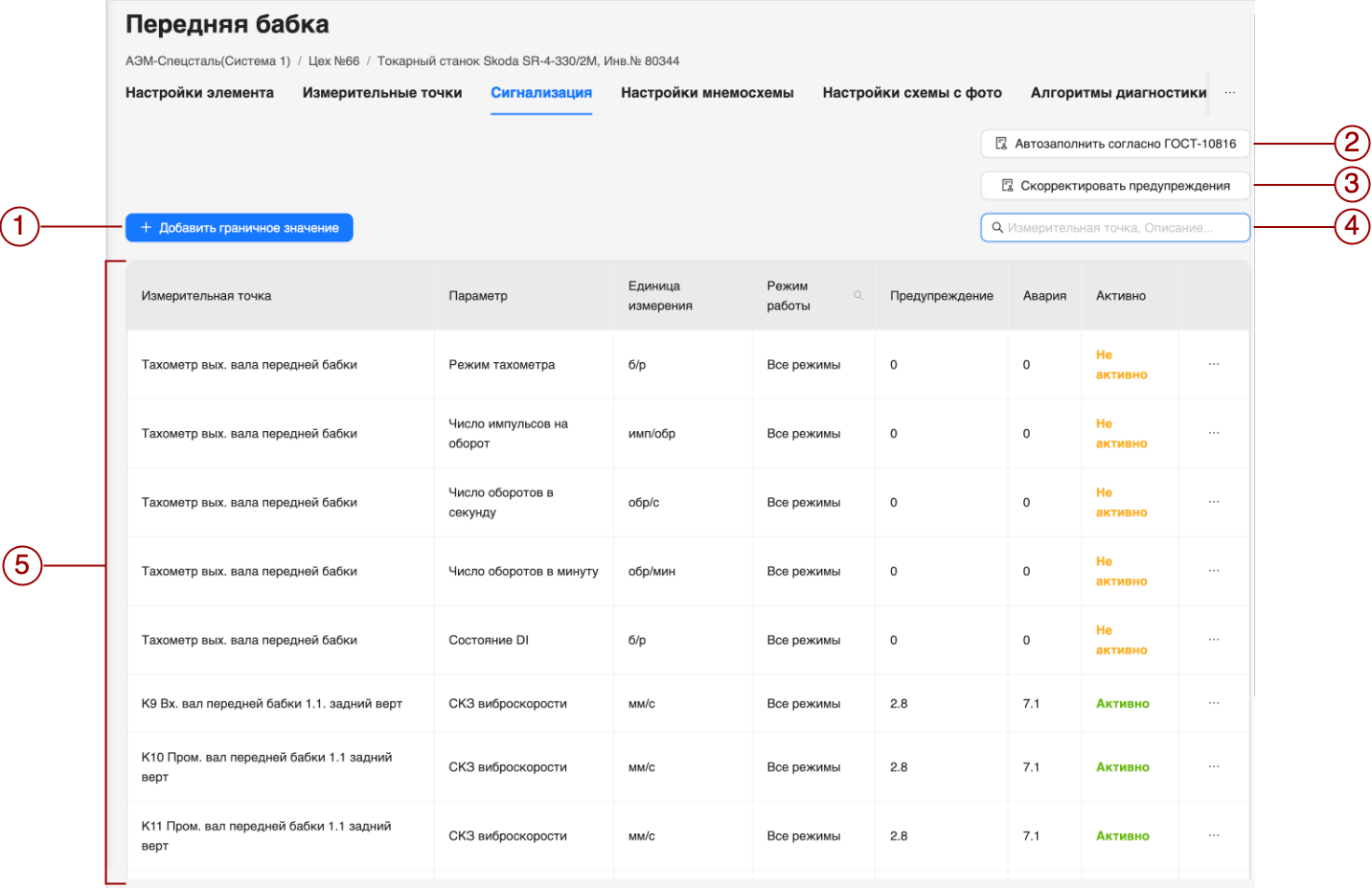

Рисунок 13 -- Настройки порогов сигнализации

Кнопка «Скорректировать предупреждения» позволяет изменить пороговые значения для определённого периода времени и в рамках выбранного режима работы оборудования:

Элемент	Описание
Период	Начальная и конечная дата, на которые будет распространяться изменение порогов
Режим	Выбор режима работы оборудования
Отмена	Закрытие окна без сохранения изменений
Выполнить	Применение параметров и переход к редактированию

Настройка граничных значений

Для ручного задания пороговых значений нажмите «+ Добавить граничное значение».

В открывшемся окне:

1. Выберите предварительно созданную и настроенную измерительную точку.
2. Выставьте параметр измерительной точки из списка.
3. Установите величину в поле «Предупреждение» -- числовое значение, превышение которого вызывает предупреждение.
4. Установите величину в поле «Авария» -- числовое значение, превышение которого вызывает аварийную сигнализацию.
5. Установите отметку в чек-боксе «Активен» для включения контроля по данной записи.

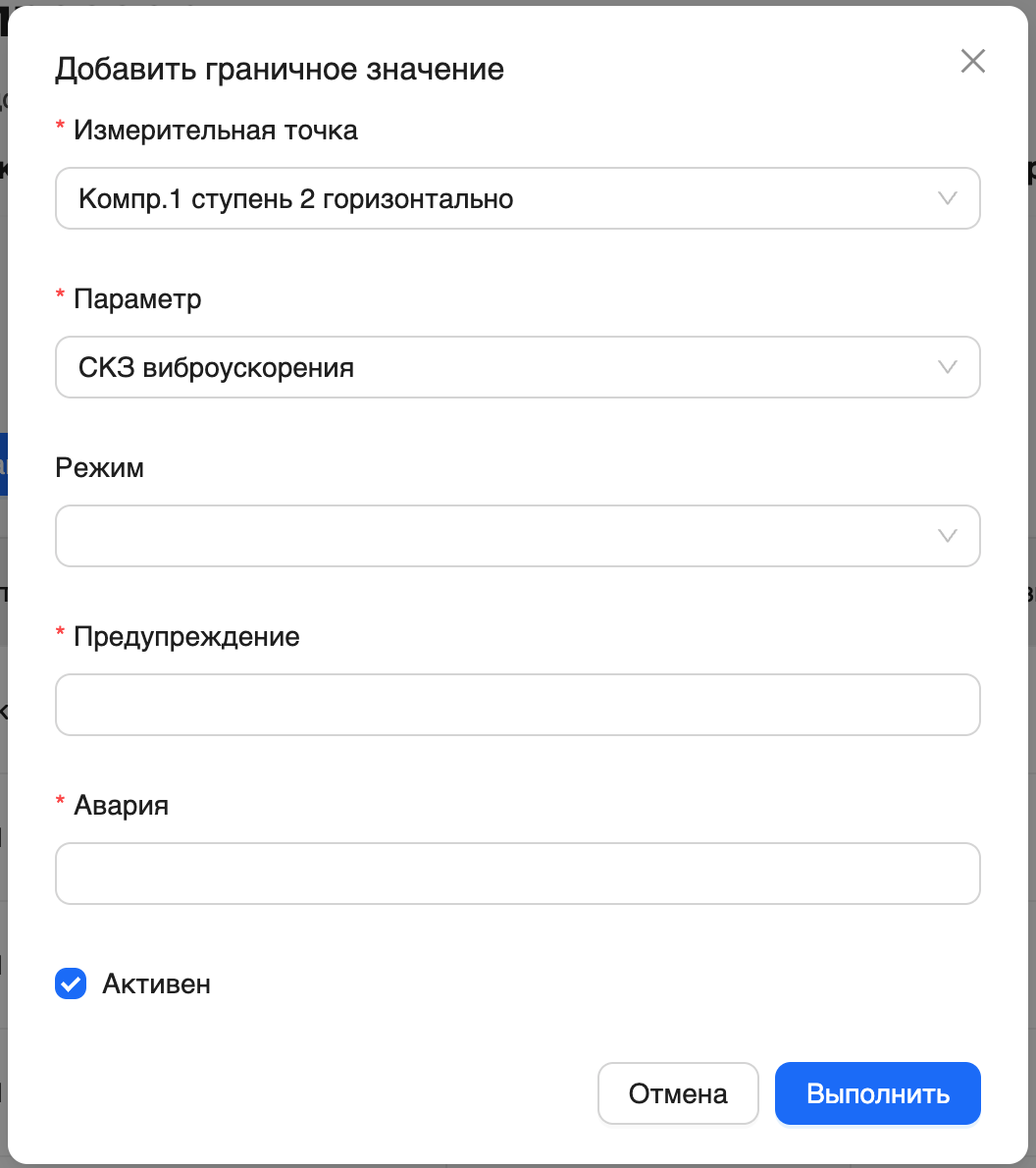

Рисунок 14 -- Добавление граничных значений

В результате настроенные граничные значения добавятся в таблицу, а на основании настроек будут формироваться сообщения в «Журнале событий».
