Прогноз ресурса
Обзор
Вкладка «Статистика» предоставляет пользователю сводную информацию о режимах работы оборудования, выявленных дефектах, длительности работы, прогнозах и рекомендациях. Все данные отображаются за заданный пользователем период времени.

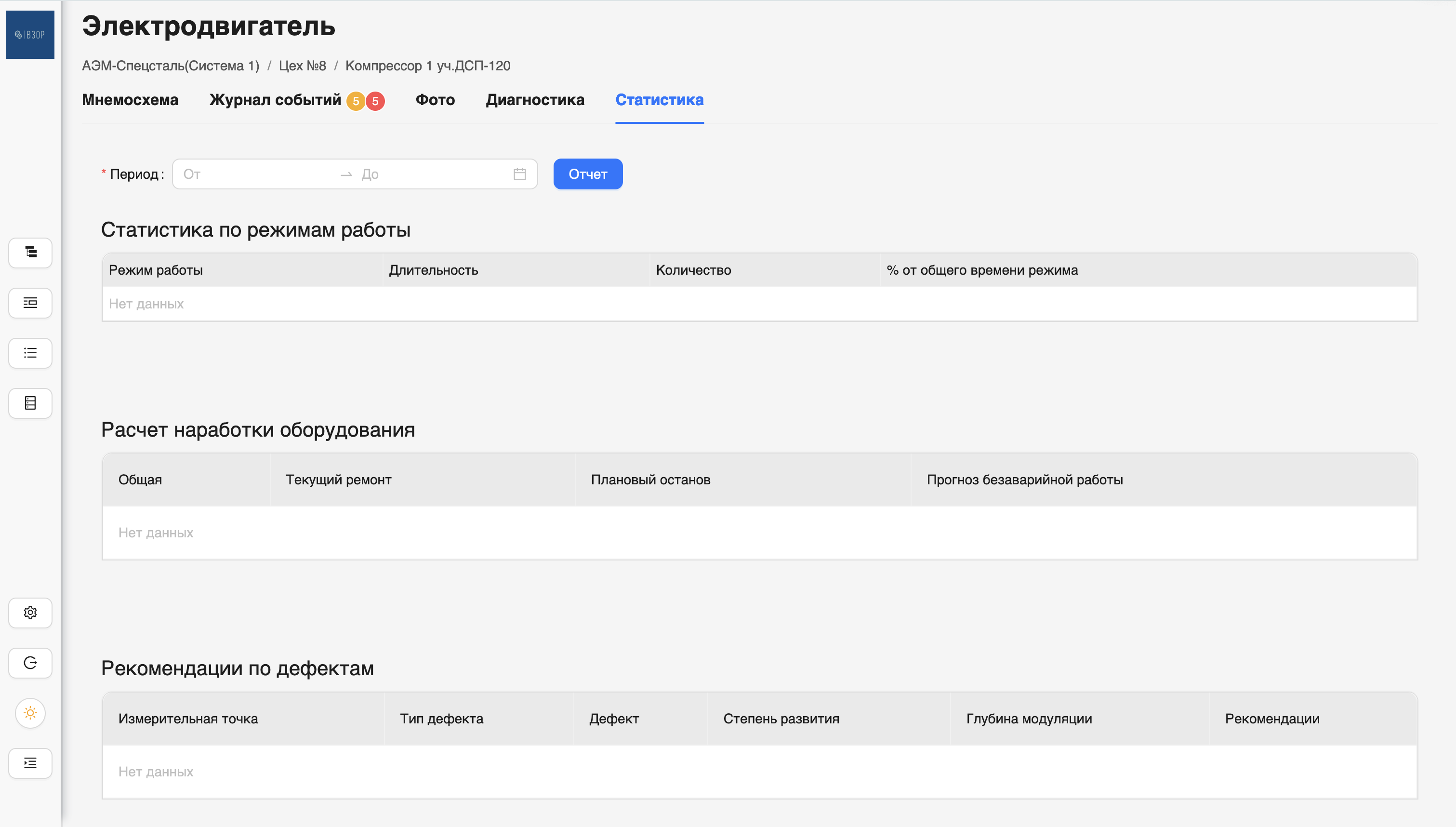

Рисунок 1 -- Страница настройки статистических данных
Данная вкладка поддерживается только типом узла Оборудование.
Получение статистических данных
Для отображения статистических данных:
- Настройте период для отображения статистики.
- Нажмите «Отчёт».
Проставление начальной даты необходимо подтвердить: нажать «ОК».
Статистика по режимам работы
В данной таблице отображается подробная информация о времени работы оборудования в различных режимах за выбранный период.
| Поле | Описание |
|---|---|
| Режим работы | Список всех режимов, в которых работало оборудование |
| Длительность | Общее время (в днях) работы оборудования в каждом из режимов |
| Количество | Количество сессий, когда оборудование находилось в данном режиме |
| % от общего времени режима | Процентное соотношение времени работы в конкретном режиме по отношению к общему времени работы за выбранный период |

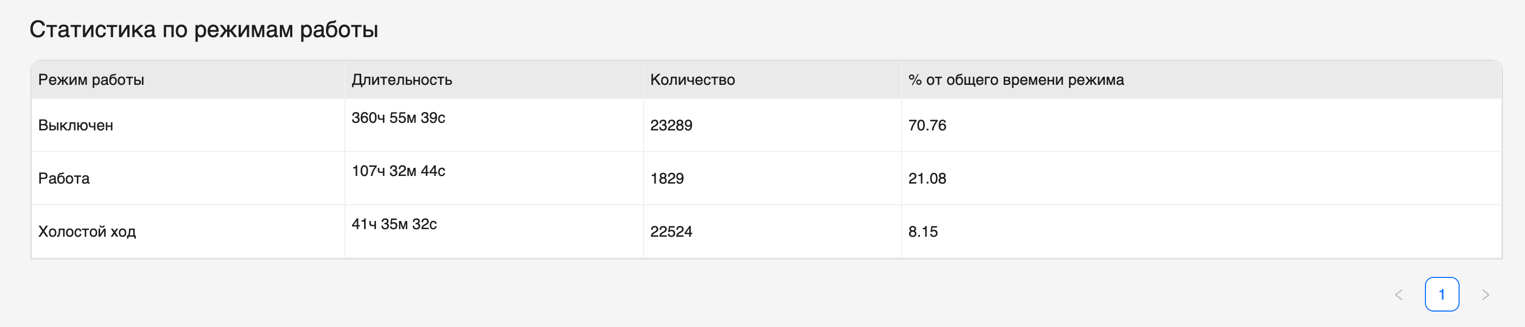

Рисунок 2 -- Статистика по режимам работы
Расчёт наработки оборудования
Раздел представляет информацию о времени работы оборудования, времени текущих ремонтов, плановых остановок и прогнозе безаварийной эксплуатации за выбранный период.
| Показатель | Описание |
|---|---|
| Общая | Суммарное время работы с момента начала эксплуатации или за выбранный период |
| Текущий ремонт | Время, затраченное на текущие ремонтные работы. Формат «текущие часы / плановые часы» |
| Плановый останов | Время плановых остановок оборудования для технического обслуживания |
| Прогноз безаварийной работы | Прогнозируемый срок или вероятность продолжения эксплуатации без аварий и сбоев. Если данных для прогноза нет, отображается «-» |

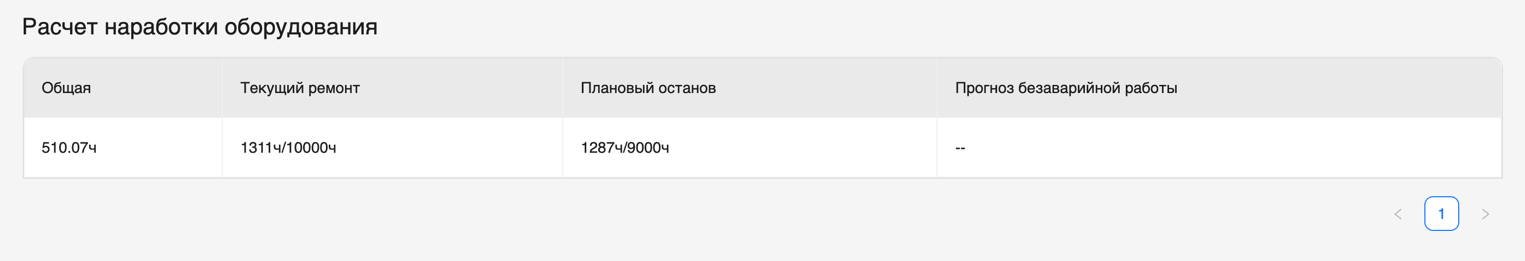

Рисунок 3 -- Расчёт наработки оборудования
Рекомендации по дефектам
Раздел отображает выявленные дефекты оборудования, их степень критичности, а также рекомендации по устранению и профилактике.
| Поле | Описание |
|---|---|
| Дефект | Наименование или описание обнаруженного дефекта. Если дефекты не выявлены, отображается сообщение «Нет данных» |
| Степень | Оценка степени критичности или влияния дефекта на работу оборудования |
| Глубина модуляции | Показатель, характеризующий степень изменения сигнала, связанного с дефектом. Используется для оценки интенсивности и влияния дефекта |
Скачивание отчёта
Для формирования отчёта нажмите «Скачать отчёт». Система сформирует документ с результатами анализа за выбранный период.

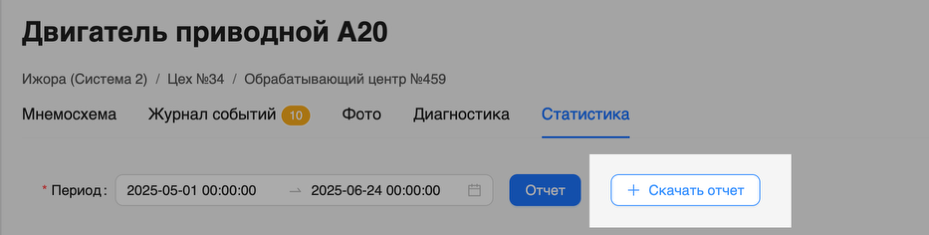

Рисунок 4 -- Скачивание отчёта
Анализ трендов вибрации
Для прогнозирования ресурса оборудования используются тренды вибрационных параметров, полученные на вкладке «Диагностика»:
- Виброускорение (м/с²) -- чувствителен к высокочастотным импульсам, характерным для дефектов подшипников. Рост ускорения указывает на появление ударных нагрузок.
- Виброскорость (мм/с) -- стандартный показатель по ГОСТ 10816 для оценки общего уровня вибрации. Плавный рост виброскорости свидетельствует о деградации оборудования.
- Виброперемещение (мкм) -- применим при низкочастотных колебаниях. Увеличение виброперемещения может указывать на дисбаланс или несоосность.
Для формирования достоверного прогноза рекомендуется анализировать тренды за период не менее 30 дней. Чем длиннее период наблюдения, тем точнее прогноз.
Процесс прогнозирования
Прогнозирование ресурса оборудования включает следующие шаги:
- Сбор данных -- система непрерывно накапливает значения вибрационных параметров от измерительных точек.
- Анализ трендов -- на основе исторических данных строятся тренды, показывающие динамику изменения параметров.
- Сравнение с порогами -- текущие значения и скорость их изменения сопоставляются с настроенными порогами сигнализации (предупреждение, авария).
- Расчёт прогноза -- система экстраполирует тренд и определяет ожидаемое время достижения аварийного порога.
- Формирование рекомендаций -- на основе степени развития дефектов и прогноза безаварийной работы формируются рекомендации по обслуживанию.
Степени развития дефектов
Система оценивает степень развития дефектов на основе вибрационных данных:
| Степень | Описание | Действие |
|---|---|---|
| Слабый | Начальная стадия дефекта. Параметры незначительно отличаются от эталонных | Запланировать обследование при следующем ТО |
| Средний | Дефект развивается. Наблюдается заметный рост амплитуд на характерных частотах | Рекомендуется замена в ближайшие 30 дней |
| Сильный | Критическая стадия. Высокий риск аварии | Требуется немедленная остановка и ремонт |
Прогноз безаварийной работы является расчётной оценкой и может корректироваться по мере поступления новых данных. Решение об остановке оборудования принимается специалистами ОТД на основании комплексного анализа.
Формирование диагностического заключения
На основании данных статистики, трендов и выявленных дефектов формируется заключение:
- Оцените степень развития каждого выявленного дефекта.
- Проверьте прогноз безаварийной работы.
- Сопоставьте с записями журнала механика-электрика (история обслуживания).
- Сформируйте рекомендацию с указанием:
- Типа дефекта и его степени
- Прогнозируемого времени до отказа
- Рекомендуемых действий (контроль, замена, ремонт)
- Срока выполнения
Пример заключения:
«Подшипник передней опоры -- средняя степень износа. Наработка 12 400 ч. Прирост амплитуды BPFI -- 15% за месяц. Рекомендуется замена в течение 30 дней. Прогноз безаварийной работы -- 45 дней при текущем режиме эксплуатации.»
