Мониторинг

Обзор

Раздел мониторинга реализует систему непрерывного наблюдения за оборудованием, позволяющую оценивать его текущее состояние и выявлять признаки деградации без необходимости перехода в режим конфигурации.

Пользователь получает доступ к пяти инструментам мониторинга, представленным в виде вкладок на странице единицы оборудования:

Вкладка	Назначение
Мнемосхема	Визуальный обзор состояния всего агрегата
Журнал событий	История изменений и аварийных ситуаций
Фото	Привязка показаний к физическим точкам установки датчиков
Диагностика	Экспертный анализ вибрационных сигналов и выявление дефектов
Статистика	Прогноз ресурса

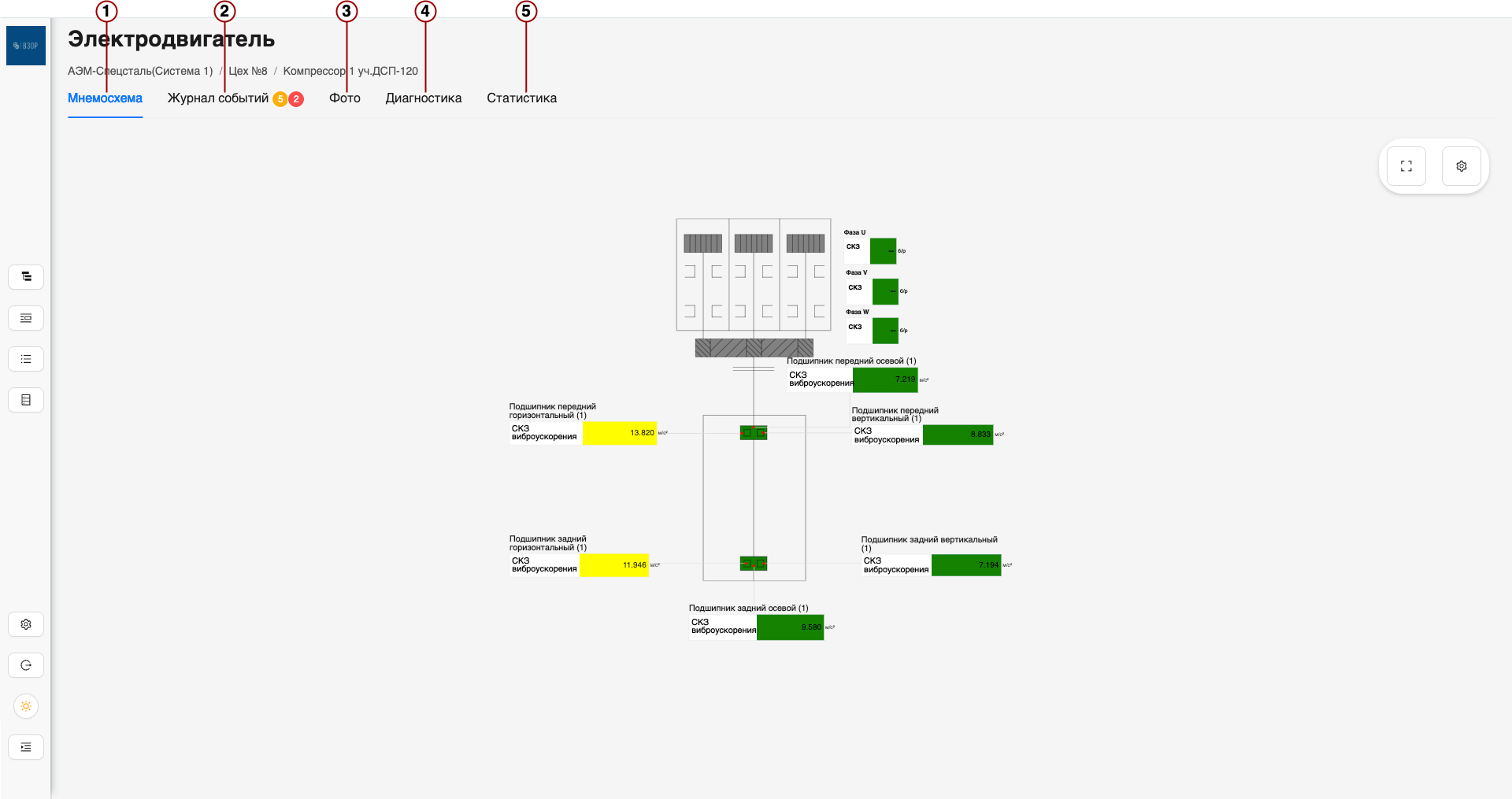

Рисунок 1 -- Страница мониторинга оборудования

Мнемосхема

Мнемосхема -- условная технологическая схема оборудования, отражающая его компоненты, связи и ключевые точки контроля. Она предназначена для быстрого мониторинга состояния всего агрегата или участка на экранах операторов, диспетчерских пультах и в центральном серверном зале.

Вкладка «Мнемосхема» отображает привязанные показания измерительных точек к месту установки датчиков на схеме оборудования.

Для добавления схемы или её редактирования нажмите на элемент редактирования.

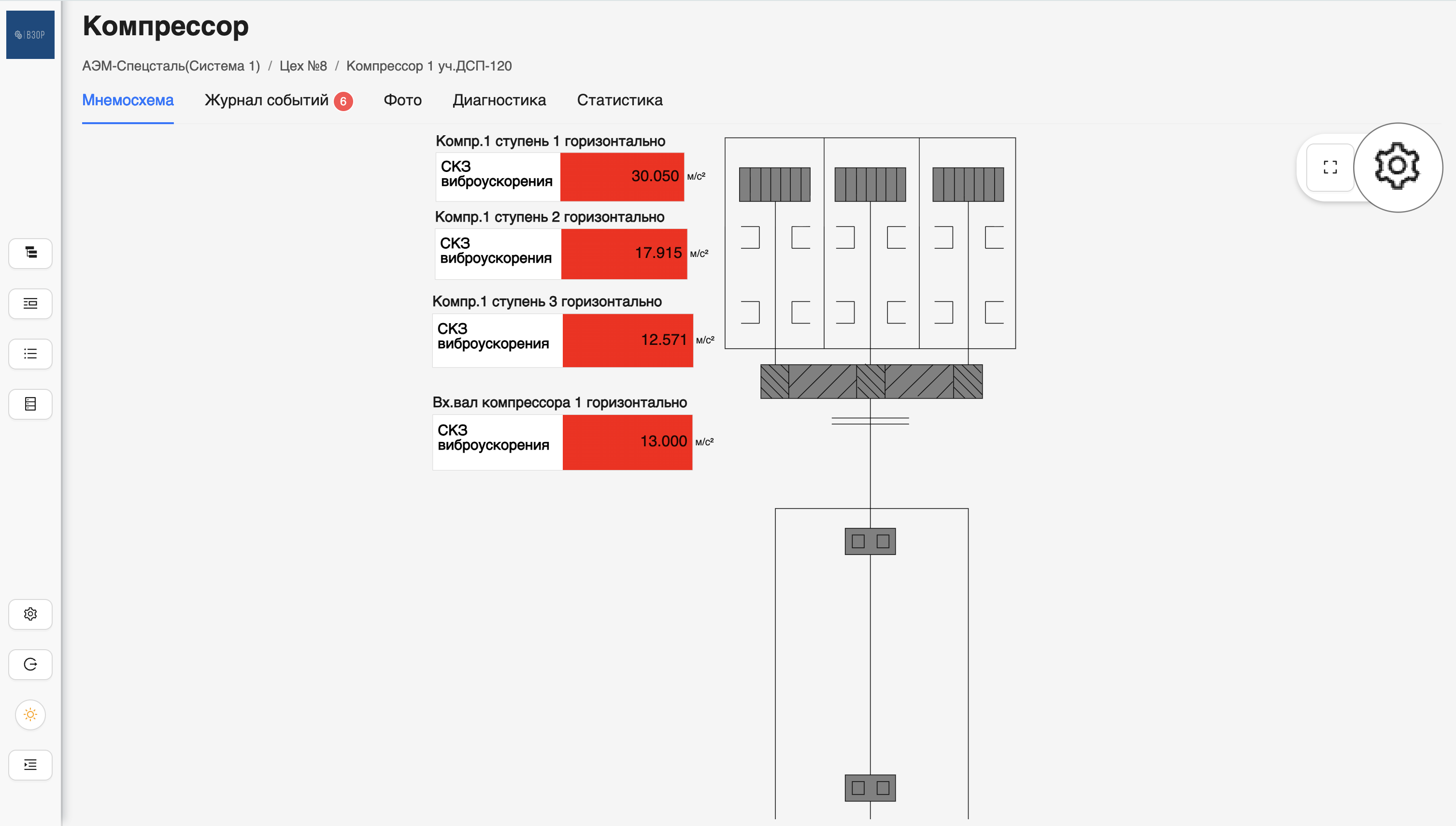

Рисунок 2 -- Редактирование схемы

Настройка визуализации на мнемосхемах

Процедура настройки:

1. Подготовьте схему оборудования (поддерживаемые форматы: SVG, JPG или PNG).
2. В режиме редактирования оборудования перейдите во вкладку «Настройка мнемосхемы».
3. Загрузите файл схемы.

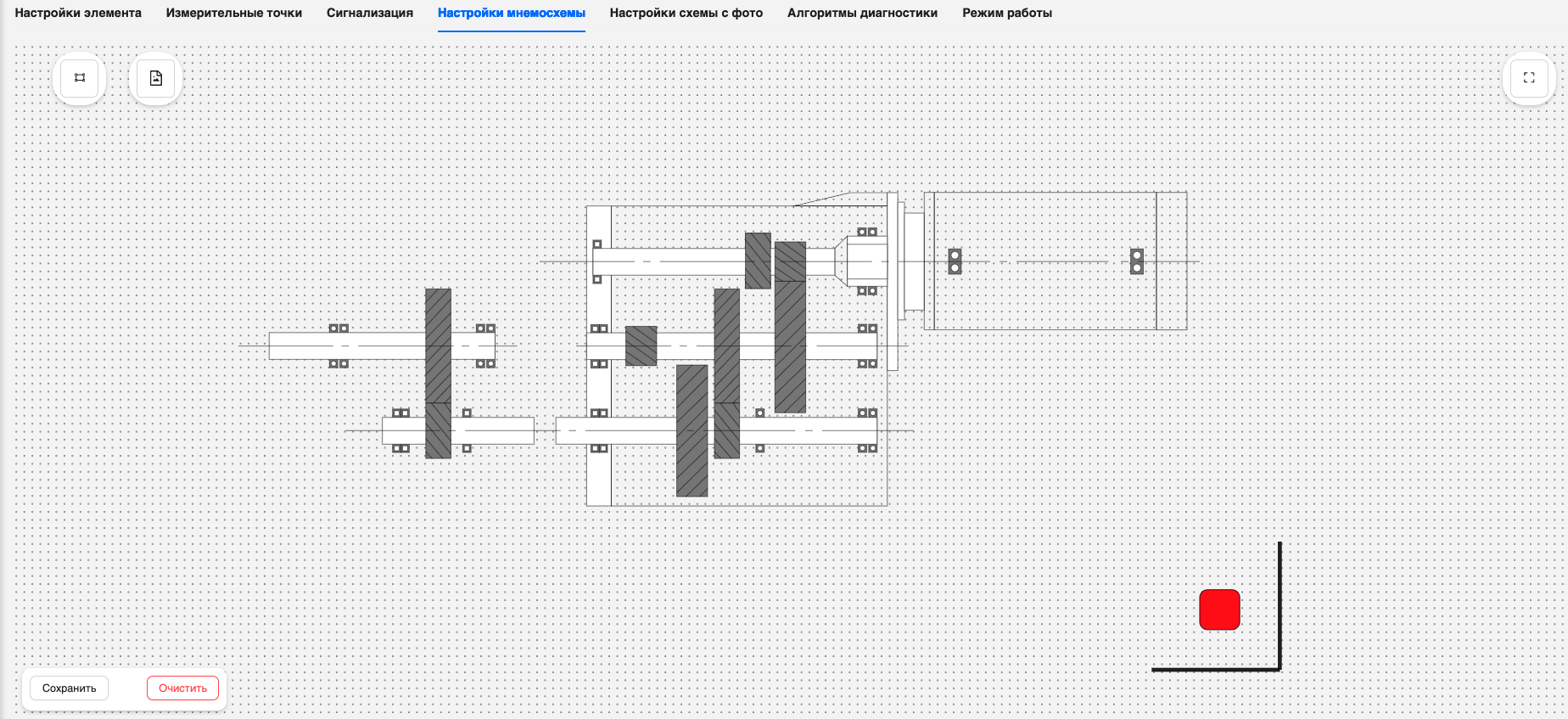

Рисунок 3 -- Загруженная схема

4. Нажмите «Добавить виджет».

В результате:

• Добавится точка привязки.
• Отобразится меню настройки виджета, содержащее:
  • настройку виджета;
  • установку точки привязки;
  • удаление виджета.

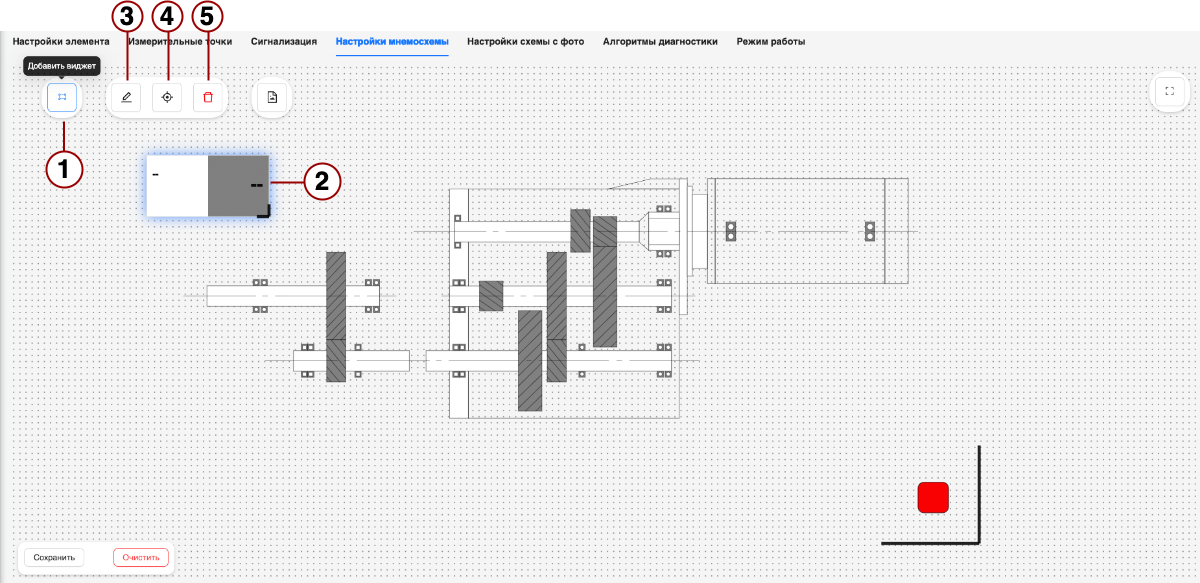

Рисунок 4 -- Установка и настройка точки привязки

Настройка точки привязки

Точка привязки -- это геометрическая метка, которая физически связывает виджет с конкретным местом на схеме. Она определяет, где именно будет отображаться значение телеметрии.

Точка привязки создаётся автоматически при добавлении виджета, но её позиция требует ручной настройки для корректной визуализации.

Процедура настройки:

1. Перейдите в режим редактирования узла «Оборудование».
2. Откройте вкладку «Настройки схемы» или «Настройка фотосхемы».
3. Нажмите «Добавить виджет» -- система автоматически создаст виджет с телеметрией (в виде прямоугольника с точкой привязки в центре).
4. Нажмите «Установить точку привязки» и кликните на нужную область схемы:
   • Валы -- горизонтальные цилиндры, проходящие через корпус.
   • Подшипники -- маленькие квадратики или прямоугольники по бокам валов.
   • Коробка скоростей -- центральная часть с несколькими валами и шестернями.
   • Электродвигатель -- правая часть с цилиндром и фланцем.

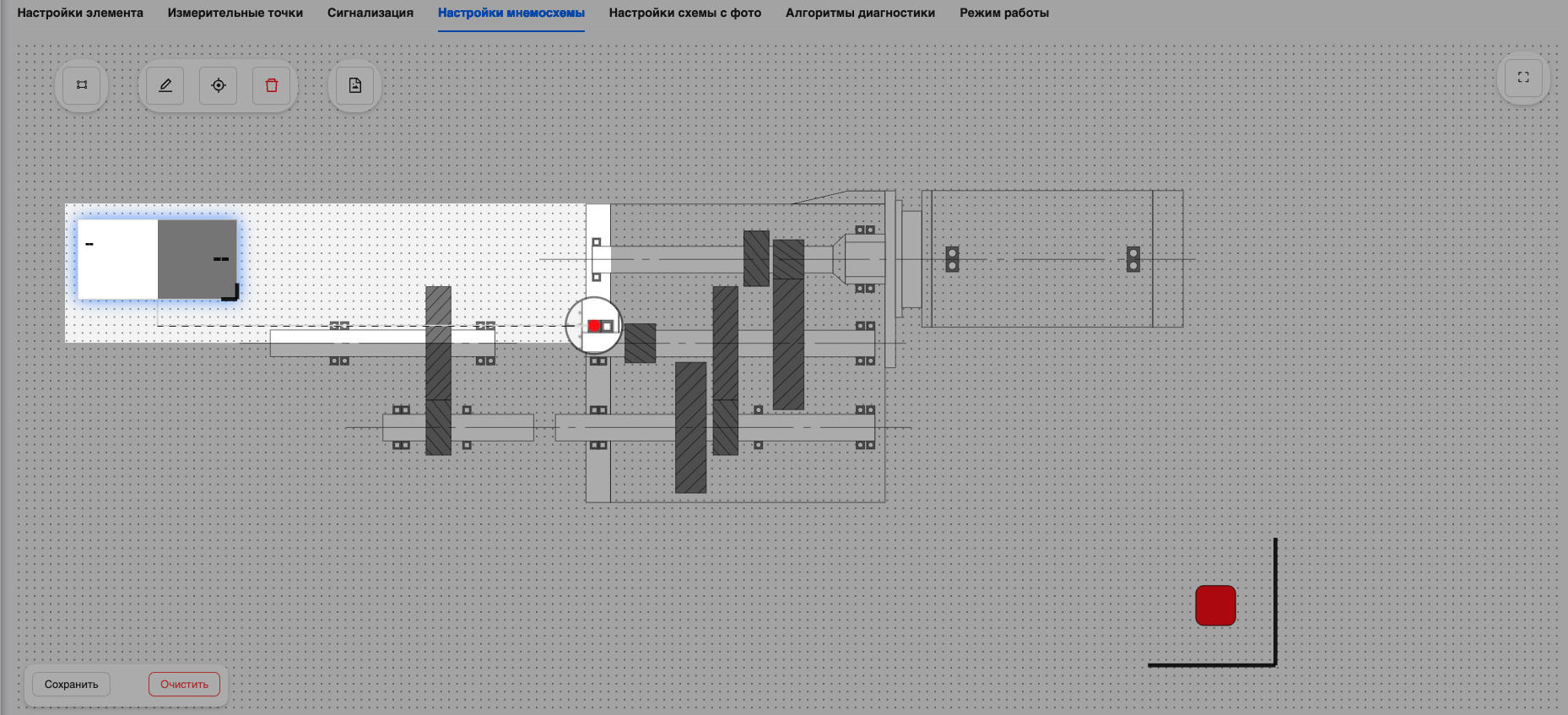

Рисунок 5 -- Установка точки привязки

Настройка виджета

После размещения точки привязки:

1. Кликните по виджету и откройте меню «Настройки виджета».
2. В открывшемся окне:
   • Выберите измерительную точку (например, «Подшипник передний -- ось X»).
   • Выберите отображаемый параметр (например, СКЗ виброскорости).
   • Убедитесь, что привязка сохранена -- точка не перемещается при масштабировании.

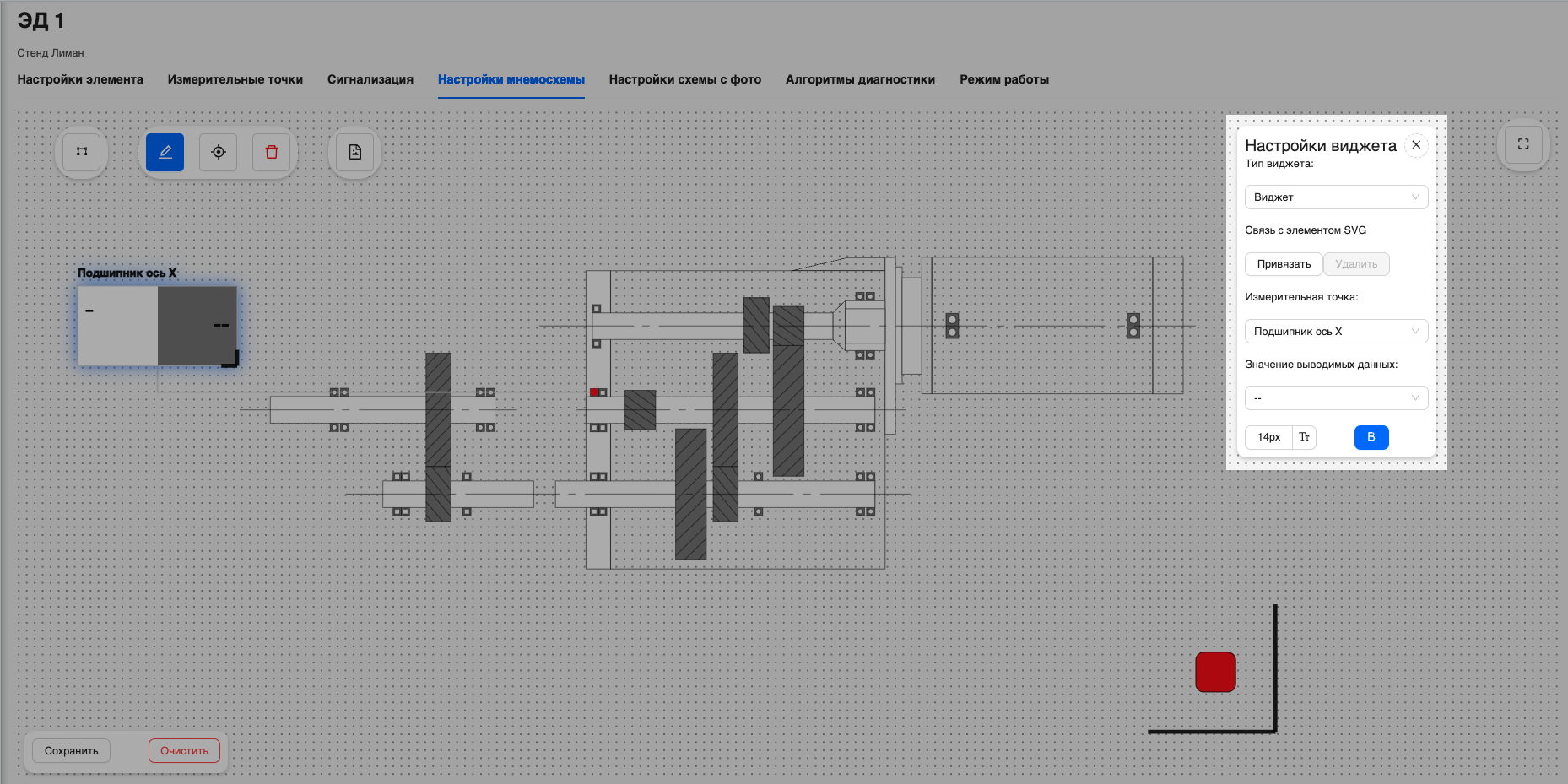

Рисунок 6 -- Настройки виджета

3. Нажмите «Сохранить».

Результат:

• На схеме появится индикатор с текущим значением параметра и цветовой индикацией (зелёный/жёлтый/красный).
• На виджете отобразятся:
  • Имя измерительной точки
  • Текущее значение
  • Время последнего измерения
• При изменении параметра -- индикатор обновляется в реальном времени.

Фотосхема

Фотосхема -- это фотография оборудования, на которую наносятся метки измерительных точек.

Вкладка «Фото» отображает привязанные показания измерительных точек к реальному месту установки датчиков на оборудовании, используя фотографию.

Если фото ещё не загружено, нажмите «Перейти к настройкам».

Рисунок 7 -- Переход к настройкам фото

Настройка визуализации на фотосхемах

Процедура настройки:

1. Сделайте фото оборудования с маркировкой мест установки датчиков.
2. Перейдите в режим редактирования оборудования -- вкладка «Настройка фотосхемы».
3. Загрузите фото в формате JPG или PNG.
4. Нажмите «Добавить виджет» и выберите измерительную точку (например, «Подшипник задний -- вертикаль»).
5. Кликните на фото в месте установки датчика -- система автоматически привяжет точку.
6. Сохраните.

Результат:

При наведении курсора на метку на фото отображаются:

• Имя точки
• Текущее значение СКЗ виброскорости
• Цветовой статус (зелёный/жёлтый/красный)
• Время последнего измерения

Сравнение мнемосхемы и фотосхемы

Характеристика	Мнемосхема	Фотосхема
Тип изображения	Условная технологическая схема (SVG)	Реальное фото оборудования (JPG/PNG)
Цель	Общий обзор агрегата, диспетчеризация	Локализация датчиков на физическом объекте
Кто использует	Диспетчер, оператор, администратор	Диагност, механик, электроник
Рекомендуемый формат	SVG (вектор) / JPG / PNG	JPG / PNG (растровый)

Журнал событий

Журнал событий фиксирует все операции и изменения, происходящие в системе:

• Создание и удаление записей
• Редактирование параметров и действий пользователей
• Автоматические события при диагностике или аварийных ситуациях (превышение порога вибрации, удар, предупреждение о неисправности)
• Записи о мероприятиях по техническому обслуживанию (замена подшипника, ремонт, настройка)
• События, связанные с интеграцией внешних устройств (световая колонна -- срабатывание индикации при аварии или превышении порогов)

Журнал можно:

• Просматривать в интерфейсе системы
• Фильтровать по типу события (удаление, редактирование, авария, предупреждение и т.п.)
• Скачивать в формате DOC или PDF для архивирования и последующего анализа

Перспектива развития

В будущем предусмотрено расширение функционала: автоматическое добавление в журнал мероприятий на основе показаний диагностики, а также интеграция с журналами механика и электрика.

Журнал механика-электрика

Журнал механика-электрика предназначен для планирования и фиксации работ по техническому обслуживанию оборудования.

Функционал:

• Создание записи о мероприятии: выбор оборудования, вид ремонта, сроки, исполнитель
• Скачивание журнала в форматах DOC и PDF
• Управление фильтрами
• Таблица мероприятий ТОиР с сортировкой, редактированием и удалением записей
• Пагинация

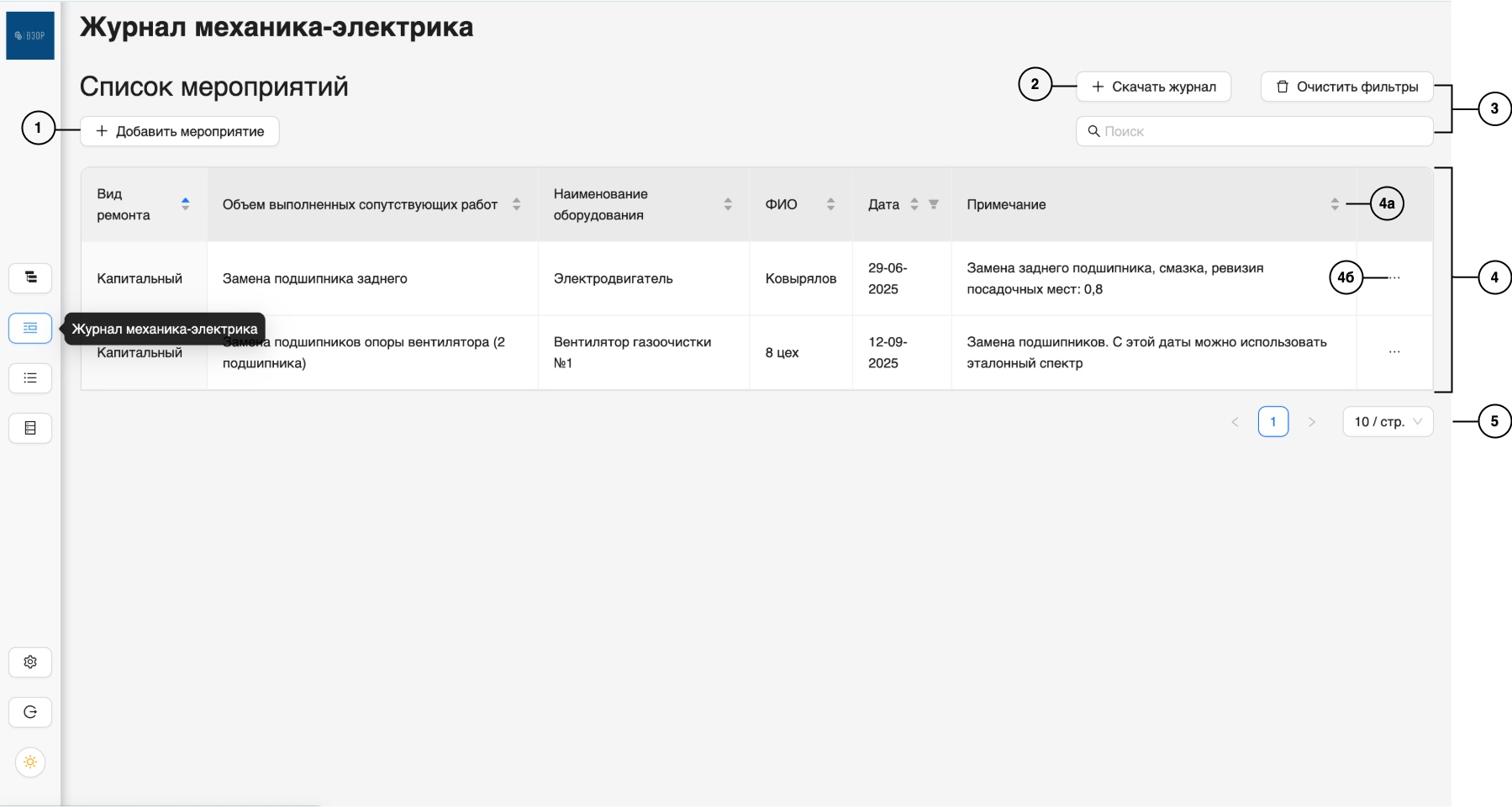

Рисунок 8 -- Страница журнала ТОиР

Добавление мероприятия

Чтобы запланировать мероприятие по ремонту, нажмите «+ Добавить мероприятие».

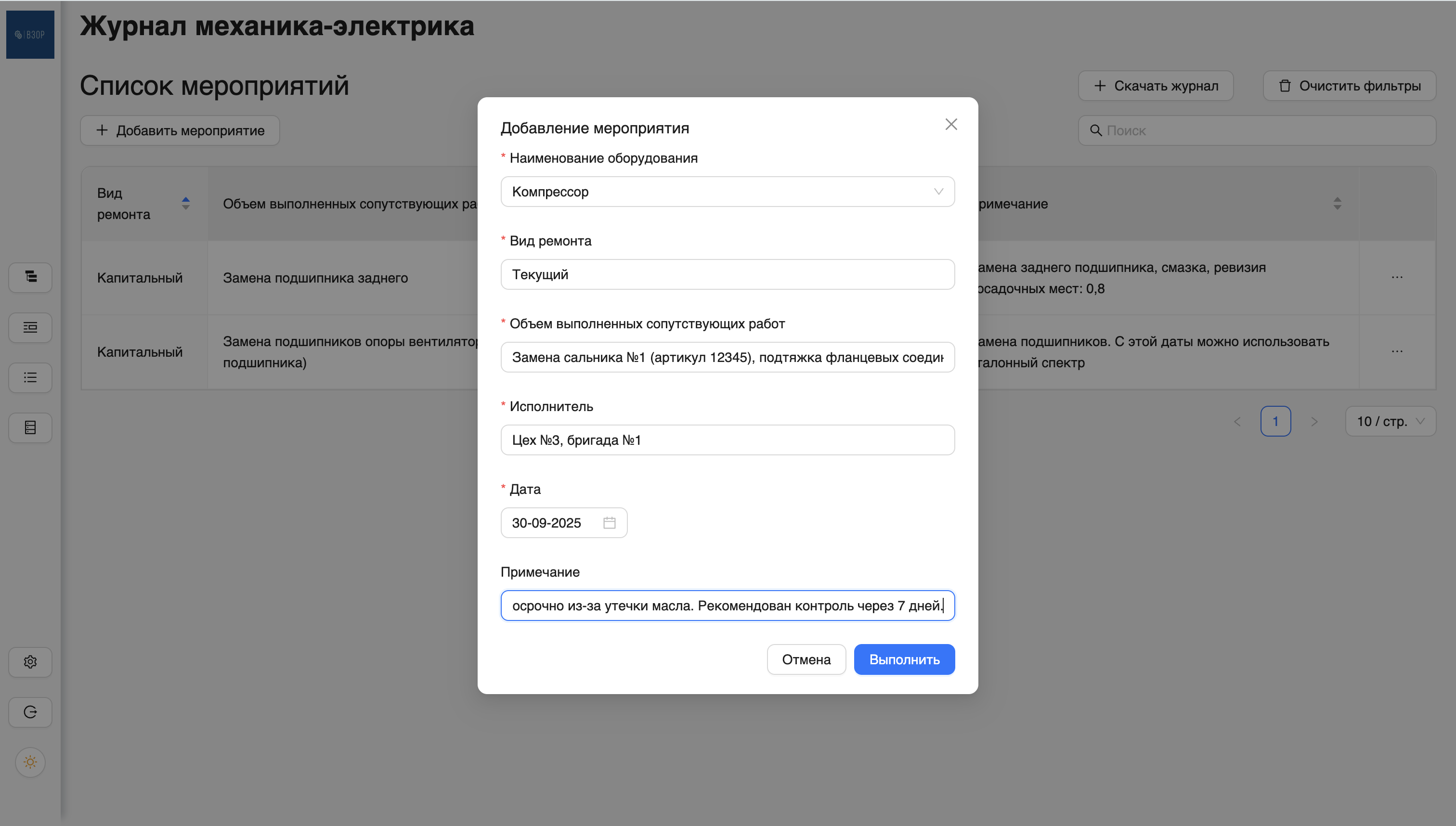

Рисунок 9 -- Заполнение полей мероприятия ТОиР

Заполните обязательные и опциональные поля:

1. Наименование оборудования -- выберите оборудование, к которому относится ремонт.

2. Вид ремонта -- укажите тип ремонта:

Вид ремонта	Описание
Текущий	Устранение мелких неисправностей без разборки (замена сальника, подтяжка болтов)
Средний	Разборка узлов (замена подшипников, ревизия клапанов)
Капитальный	Полная разборка и восстановление (замена цилиндров, поршней, корпуса)
Ремонт по состоянию	Ремонт по результатам диагностики (вибрация, температура и т.п.)
Аварийный	Оборудование вышло из строя внезапно

3. Объём выполненных сопутствующих работ -- краткое описание выполненных работ.

Внимание

Не рекомендуется использовать расплывчатые формулировки типа «Починили компрессор» или «Всё нормально». Указывайте конкретные работы и артикулы деталей.

4. Исполнитель -- ФИО исполнителя или название бригады/цеха.

5. Дата -- дата завершения ремонта.

6. Примечание (опционально) -- важные детали, не вошедшие в основные поля. Примеры:

• Замена сальника выполнена досрочно из-за утечки масла. Рекомендован контроль через 7 дней.
• После ремонта проведено тестирование под нагрузкой -- параметры в норме.
• Данные виброанализа: уровень вибрации снизился с 5,2 мм/с до 2,1 мм/с.

Пример заполненной формы:

Поле	Значение
Наименование оборудования	Компрессор
Вид ремонта	Текущий
Объём выполненных работ	Замена сальника, подтяжка креплений, смазка шарниров
Исполнитель	Петров А.В.
Дата	15.06.2025
Примечание	Сальник заменён досрочно из-за утечки. После ремонта -- вибрация в норме.

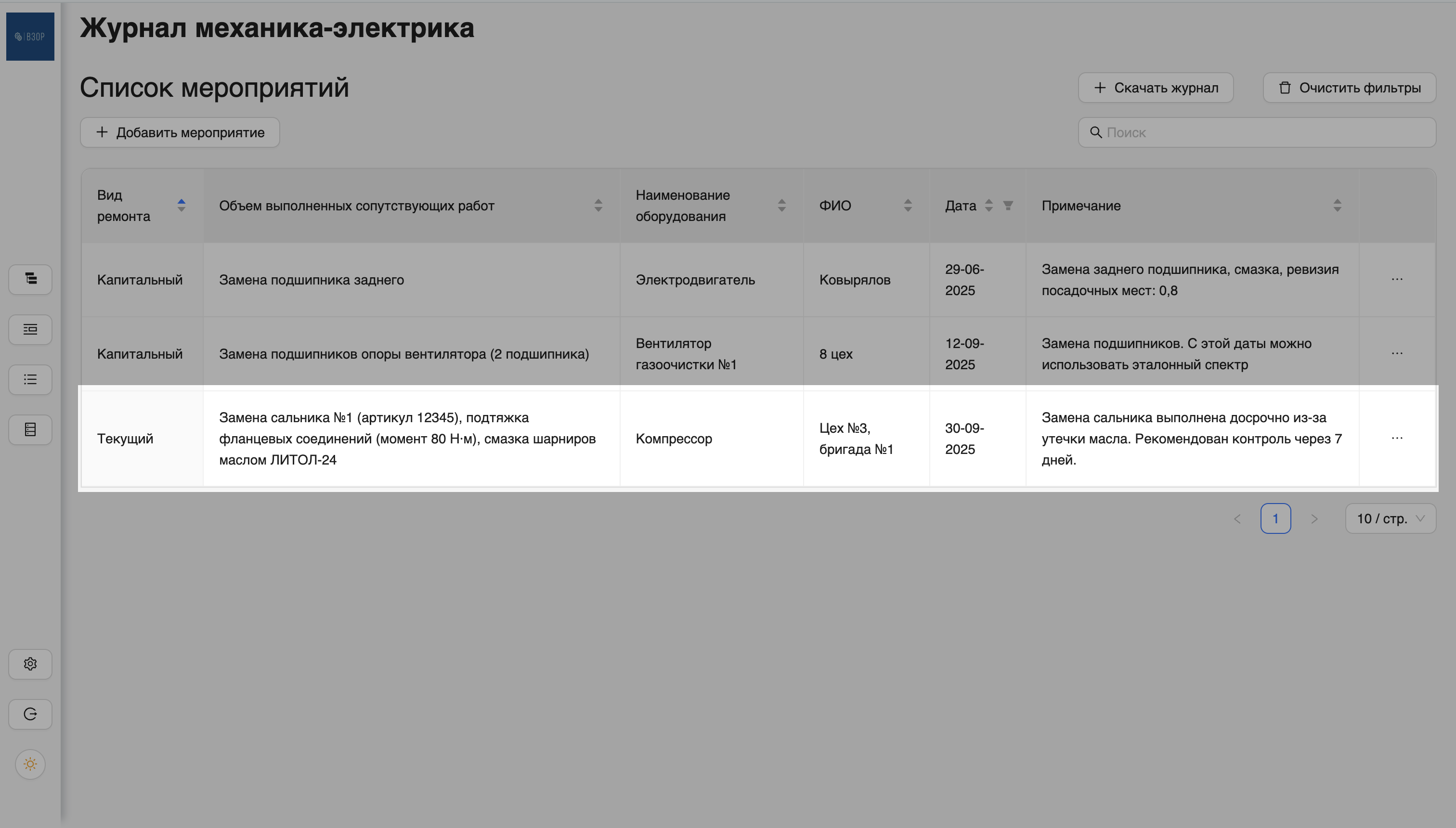

Рисунок 10 -- Мероприятие ТОиР

Редактирование мероприятия

Для удаления или редактирования существующего мероприятия наведите курсор на троеточие и выберите необходимый функционал.

Рисунок 11 -- Настройки мероприятия

Отчёт о действиях

Раздел «Отчёт о действиях» предназначен для отображения журнала аудита -- всех операций, выполненных пользователями в системе. Позволяет отслеживать, кто, когда и какие изменения вносил (создание, редактирование, удаление объектов).

Функции:

• Просмотр отчёта -- таблица с зафиксированными событиями, содержащая:
  • тип события
  • описание события
  • имя пользователя
  • дата и время события
• Скачать журнал -- экспорт данных в файл (Excel и PDF).
• Управление фильтрами -- настройка фильтров в заголовке таблицы и сброс фильтров.

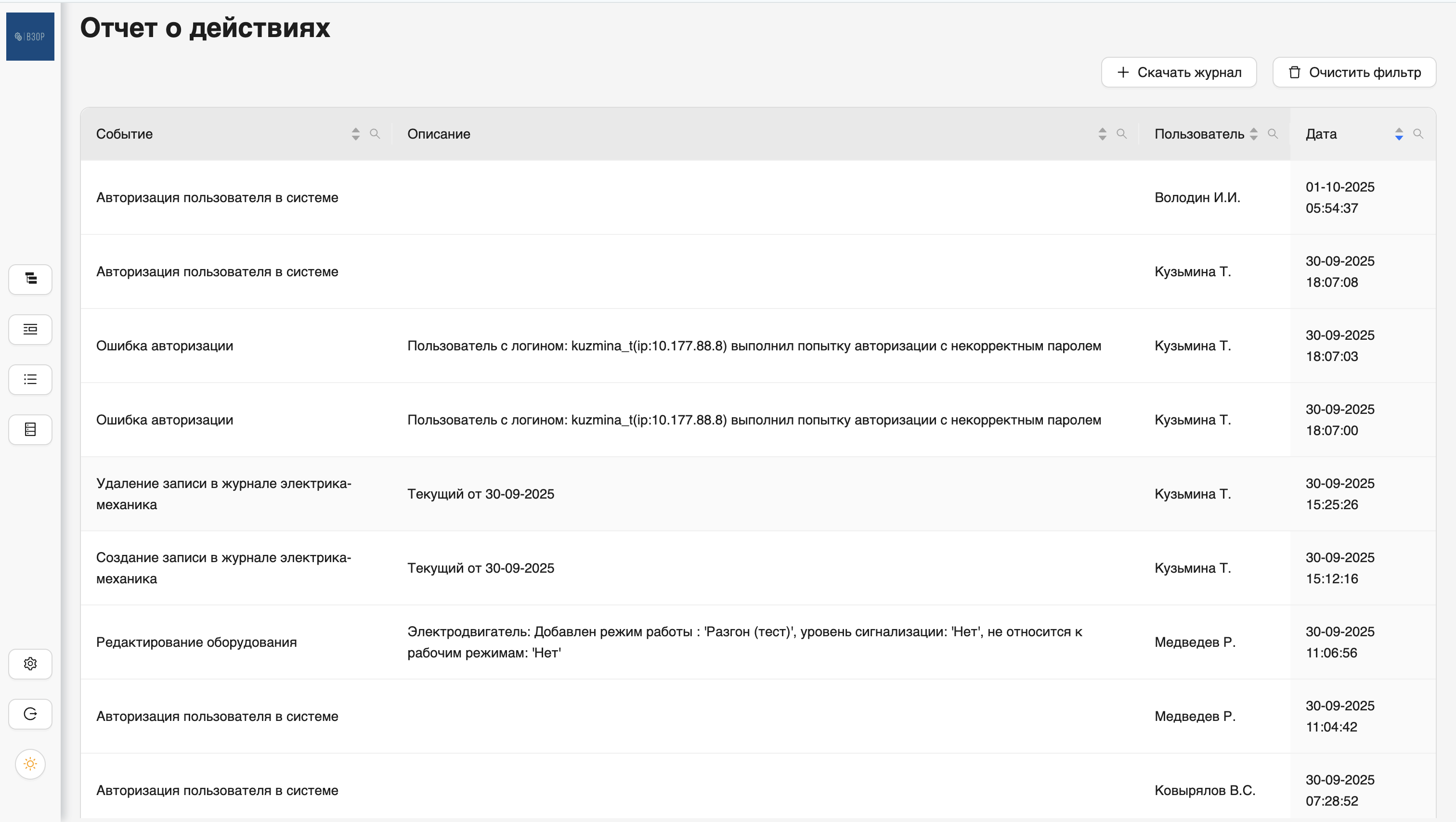

Рисунок 12 -- Отчёт о действиях

Примечание

Доступ к событиям в журнале предоставляется на основании полномочий роли пользователя.
