Развёртывание ЛиманИСУ 2.0

Данный раздел описывает процедуру установки и запуска ПО СВД «ЛиманИСУ 2.0» на локальном сервере мониторинга (ЛСМ) и центральном сервере диспетчеризации (ЦСД).

Установка на ЛСМ

ЛСМ -- основной сервер системы. Здесь развёртывается полный стек ПО ЛиманИСУ 2.0. Все компоненты запускаются в контейнерах Docker.

Установка зависимостей

Перед развёртыванием необходимо установить Docker и Docker Compose.

1. Обновите систему:

sudo apt update && sudo apt upgrade -y

2. Установите Docker и Docker Compose:

sudo apt install -y docker.io=25.0.5+astra2 docker-compose=1.29.2+astra2

3. Добавьте текущего пользователя в группу docker:

sudo usermod -aG docker $USER && newgrp docker

4. Проверьте корректность установки:

docker --version
# Docker version 25.0.5+astra2

docker compose version
# docker-compose version 1.29.2

Развёртывание из дистрибутива

После установки зависимостей выполняется развёртывание системы из дистрибутивного архива.

1. Распакуйте дистрибутив в системный каталог:

sudo tar -xf LimanISU_v2.1.0.tar.xz -C /opt/
cd /opt/LimanISU

2. Проверьте целостность архива:

sha256sum -c ../LimanISU_v2.1.0.sha256
# Ожидаемо: "LimanISU_v2.1.0.tar.xz: OK"

3. Загрузите Docker-образы в локальный реестр:

docker load -i images.tar

Настройка переменных окружения

4. Настройте файл .env, заменив заглушки на реальные пароли:

.env

POSTGRES_PASSWORD=__POSTGRES_PASSWORD__
CLICKHOUSE_PASSWORD=__CLICKHOUSE_PASSWORD__
MINIO_ROOT_PASSWORD=__MINIO_ROOT_PASSWORD__
KC_ADMIN_PASSWORD=__KEYCLOAK_ADMIN_PASSWORD__

Безопасность

Все пароли в файле .env обязательно должны быть заменены на надёжные уникальные значения перед запуском системы. Не используйте пароли по умолчанию в промышленной эксплуатации.

Пример фактических переменных окружения:

.env (основные переменные)

POSTGRES_PASSWORD=Secret123!
CLICKHOUSE_USER=admin
MINIO_ACCESS_KEY=ACCESS_KEY

config/api-config.yml

security:
  api_key: "Bearer XYZ123"
  rate_limit: 1000/мин

Запуск системы

5. Запустите развёртывание при помощи скрипта:

sudo ./run.sh --update

info

Скрипт run.sh использует конфигурационный файл docker-compose.yml для определения состава, зависимостей и параметров запускаемых контейнеров.

Проверка работоспособности на ЛСМ

После установки проверьте, что все компоненты запущены и функционируют корректно.

1. Проверьте, что все контейнеры запущены (должно быть не менее 12 строк):

docker ps --filter "status=running" | grep -E "postgres|clickhouse|minio|keycloak|nats|webui|sensor"

2. Проверьте инициализацию Keycloak:

curl -s http://localhost:8080/realms/vzor | jq -r '.realm'
# Ожидаемо: "vzor"

3. Проверьте доступность API:

curl -s http://localhost:8000/health | jq .
# Ожидаемо: {"status":"ok","services":["postgres","clickhouse","nats"]}

4. Проверьте веб-интерфейс локально:

curl -s http://localhost:3000 | grep "<title>"
# Ожидаемо: "<title>СВД «ЛиманИСУ 2.0»</title>"

Установка на ЦСД

На ЦСД устанавливается только веб-прокси (Nginx) для безопасного доступа к веб-интерфейсу ЛиманИСУ 2.0, который физически работает на ЛСМ.

info

Docker, базы данных и микросервисы на ЦСД не устанавливаются. ЦСД осуществляет доступ к данным через прокси-сервис без прямого подключения к БД ЛСМ.

Настройка reverse-proxy (Nginx)

1. Установите Nginx:

sudo apt install -y nginx

2. Создайте конфигурацию /etc/nginx/sites-available/lisu-csd:

upstream lisu_web {
    server <IP_ЛСМ>:3000;   # например, 10.177.72.11
}

upstream keycloak_auth {
    server <IP_ЛСМ>:8080;
}

server {
    listen 443 ssl http2;
    server_name <FQDN_ЦСД>;

    ssl_certificate     /etc/ssl/certs/lisu.crt;
    ssl_certificate_key /etc/ssl/private/lisu.key;
    ssl_protocols       TLSv1.2 TLSv1.3;

    location / {
        proxy_pass http://lisu_web;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-Proto $scheme;
        proxy_set_header X-Forwarded-Host $host;
    }

    location /auth {
        proxy_pass http://keycloak_auth;
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
    }
}

server {
    listen 80;
    server_name <FQDN_ЦСД>;
    return 301 https://$host$request_uri;
}

3. Активируйте конфигурацию:

sudo ln -sf /etc/nginx/sites-available/lisu-csd /etc/nginx/sites-enabled/
sudo nginx -t && sudo systemctl reload nginx

Проверка доступа через ЦСД

С клиентской машины откройте в браузере адрес ЦСД по HTTPS. Должна открыться страница авторизации Keycloak.

Настройка Keycloak для прокси

Система аутентификации Keycloak по умолчанию настроена на прямое взаимодействие с ЛСМ, а пользователи получают доступ через ЦСД. Необходимо добавить адрес ЦСД в настройки Keycloak.

1. Откройте админ-панель Keycloak: http://<IP_ЛСМ>:8080
2. Введите логин и пароль администратора из файла .env на ЛСМ
3. В левом меню выберите Realm -> vzor, затем Clients -> vzor-web
4. Добавьте в Valid Redirect URIs: https://<FQDN_ЦСД>/*
5. Добавьте в Web Origins: https://<FQDN_ЦСД>
6. Сохраните изменения

Выполните пробный вход через ЦСД: откройте https://<FQDN_ЦСД> -- должна отобразиться страница входа Keycloak.

Первый вход в систему

Откройте в браузере адрес системы и войдите под учётной записью:

• Логин: admin@localhost.ru
• Пароль: TempPass2025

warning

Система потребует сменить временный пароль при первом входе. После смены пароля отобразится дерево объектов, телеметрия в реальном времени и диаграммы ЛиманИСУ 2.0.

Настройка NTP (синхронизация времени)

Для корректной работы системы время на всех серверах должно быть синхронизировано.

1. Удалите серверные службы синхронизации (если установлены):

sudo apt purge ntp
sudo apt purge chrony

2. Включите и запустите клиент systemd-timesyncd:

sudo timedatectl set-ntp true
sudo systemctl start systemd-timesyncd

info

В Astra Linux SE x.8 пакет systemd-timesyncd устанавливается отдельно: sudo apt install systemd-timesyncd. В более ранних обновлениях он интегрирован в пакет systemd.

3. Проверьте результат:

timedatectl

Пример ожидаемого вывода:

Local time: Сб 2025-07-12 10:12:19 MSK
Universal time: Сб 2025-07-12 07:12:19 UTC
RTC time: Сб 2025-07-12 07:12:19
Time zone: Europe/Moscow (MSK, +0300)
System clock synchronized: yes
NTP service: active
RTC in local TZ: no

Строка System clock synchronized: yes подтверждает успешную синхронизацию.

Проверка системы после установки

Проверка контейнеров Docker

docker ps --filter "status=running" | grep -E "postgres|clickhouse|minio|keycloak|nats|webui|sensor"

В выводе должно присутствовать не менее 12 строк с именами контейнеров.

Проверка Keycloak

curl -s http://localhost:8080/realms/vzor | jq -r '.realm'
# Ожидаемо: "vzor"

Проверка API-сервисов

curl -s http://localhost:8000/health | jq .

Ожидаемый ответ:

{
  "status": "ok",
  "services": ["postgres", "clickhouse", "nats"]
}

Проверка веб-интерфейса через ЦСД

1. Откройте в браузере адрес ЦСД
2. Убедитесь, что отображается страница авторизации Keycloak

Контрольный пример: проверка цепочки сбора данных

Проверка сквозного потока данных -- от имитации работы оборудования до отображения в веб-интерфейсе.

1. Определите тестовый объект

Откройте веб-интерфейс ЛиманИСУ 2.0, выберите контролируемый объект и запишите его идентификатор и номер канала вибрации.

2. Отправьте тестовые данные через MQTT

mosquitto_pub -h 10.177.72.11 -p 1883 -t "telemetry/5/6/279/mp325" -m '{
  "timestamp": "'$(date -u +"%Y-%m-%dT%H:%M:%SZ")'",
  "equipment_id": "<ID_оборудования>",
  "channel": 1,
  "vibration_rms": 2.45,
  "temperature": 65.3,
  "status": "normal"
}'

3. Проверьте запись в MinIO

docker exec minio ls /data/rawdata/<ID_оборудования>/$(date +%Y)/$(date +%m)/$(date +%d)/

В каталоге должны присутствовать Parquet-файлы с текущей датой.

4. Проверьте данные в ClickHouse

docker exec clickhouse clickhouse-client \
  --query "SELECT equipment_id, vibration_rms, timestamp
           FROM telemetry.vibration
           WHERE equipment_id = '<ID_оборудования>'
           ORDER BY timestamp DESC LIMIT 1"

5. Проверьте отображение в веб-интерфейсе

В веб-интерфейсе на графике вибрации должна появиться точка со значением ~2.45 м/с^2.

Критерии успешности

N	Критерий	Метод проверки	Ожидаемый результат
1	Инфраструктура запущена	docker ps, curl	Все 12+ контейнеров в статусе Up
2	Внешний доступ обеспечен	Открытие в браузере	Страница авторизации через ЦСД по HTTPS
3	Сбор данных работает	Имитация данных -> проверка цепочки	Данные в MinIO, ClickHouse и на графике
4	Мониторинг активен	Превышение порогов -> проверка	Красный статус, запись в журнале событий

Ролевая модель и управление пользователями

Роли пользователей

ЛиманИСУ 2.0 поддерживает следующие роли:

• Администратор -- полный доступ к настройкам, управлению пользователями и конфигурации
• Диагност -- доступ к данным мониторинга, аналитике, настройке параметров измерений
• Оператор станка -- мониторинг в пределах зоны ответственности
• Оператор завода -- мониторинг на уровне завода
• Оператор диспетчерского центра -- мониторинг из диспетчерского центра

Создание пользователей

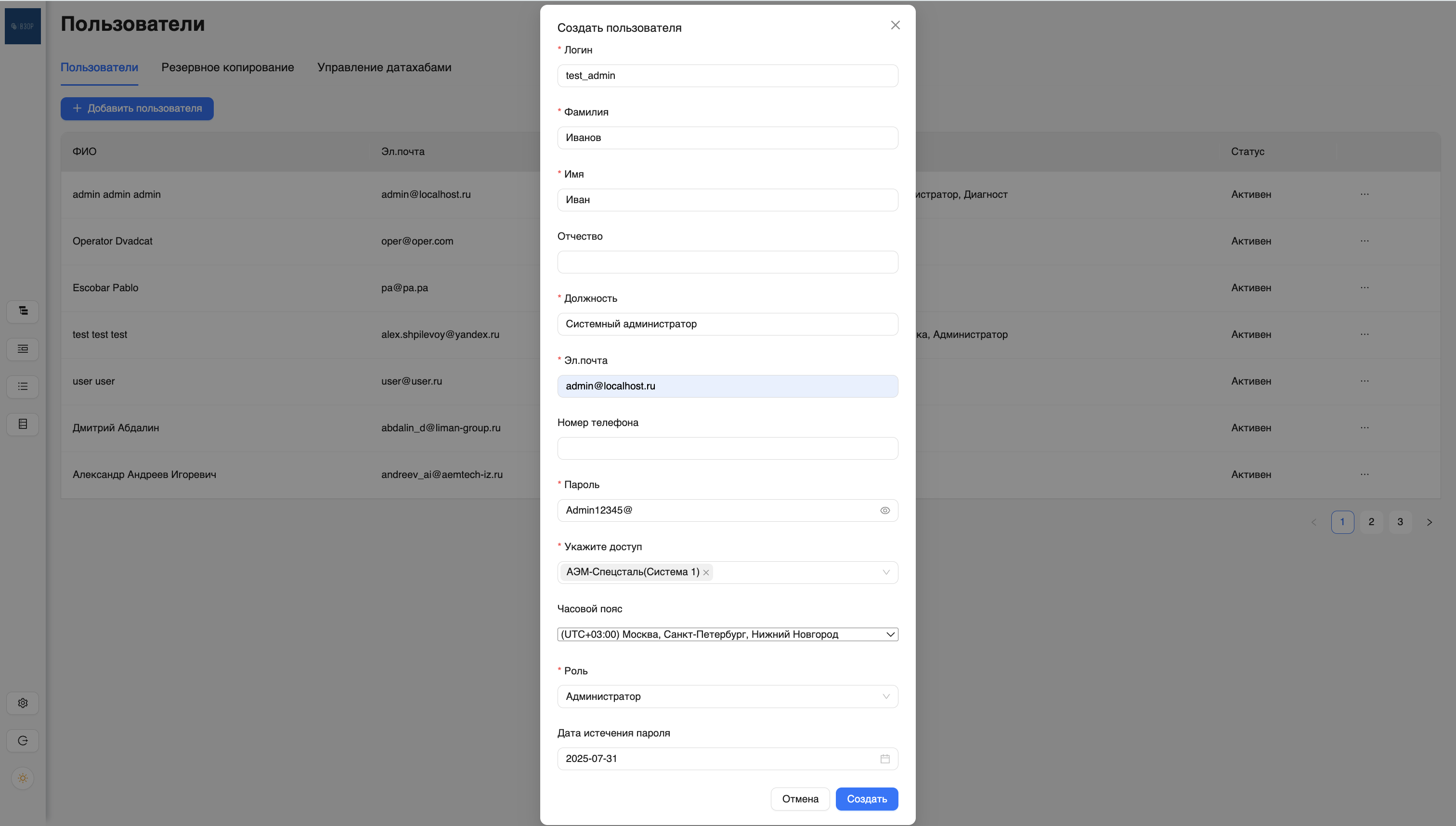

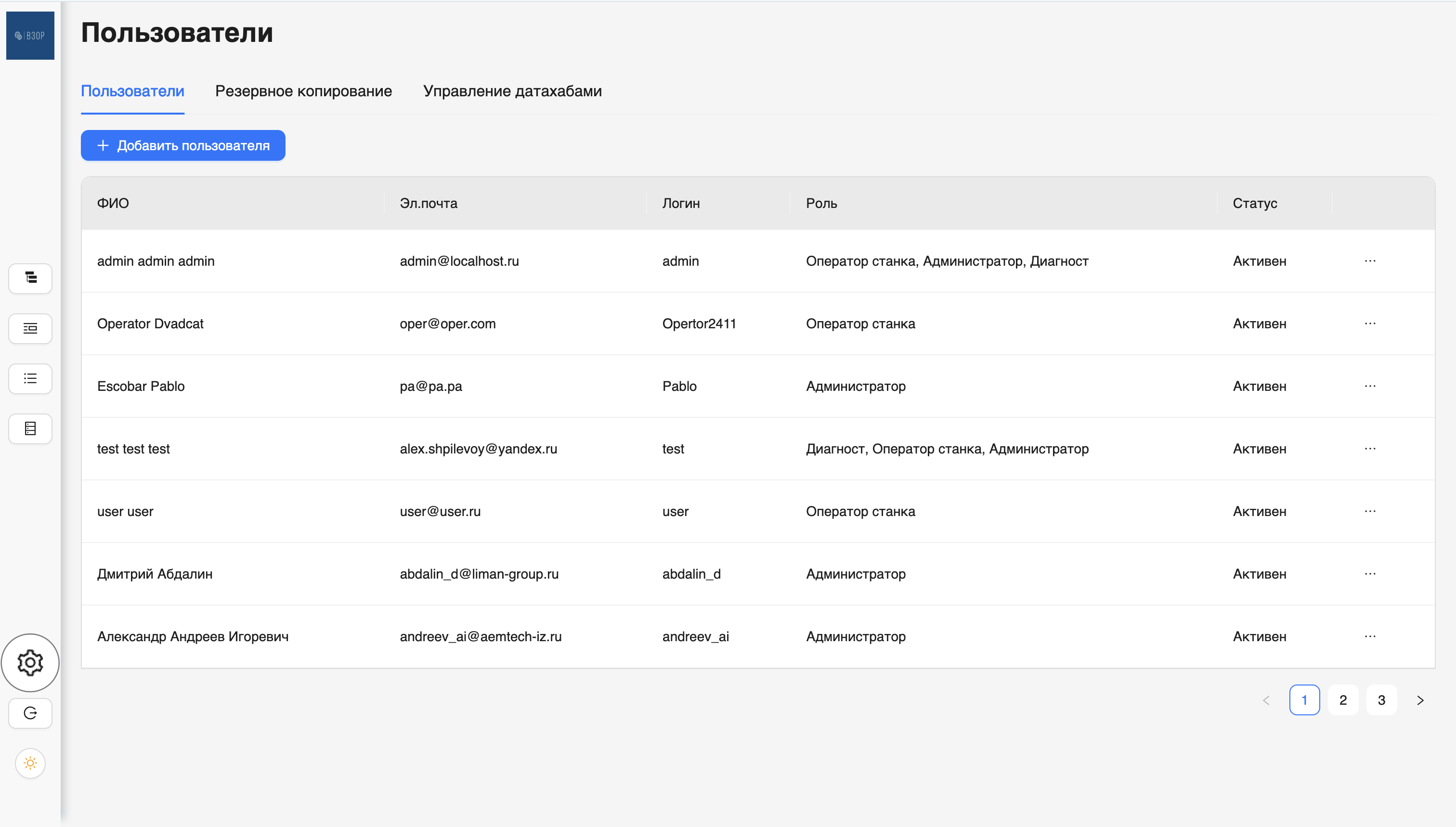

Перейдите в раздел Настройки -> вкладка Пользователи и нажмите +Добавить пользователя.

Заполните параметры (ФИО, email, логин, пароль, роль) и сохраните изменения.

Редактирование и удаление

Наведите курсор на многоточие напротив учётной записи и выберите нужную опцию.

Сброс пароля

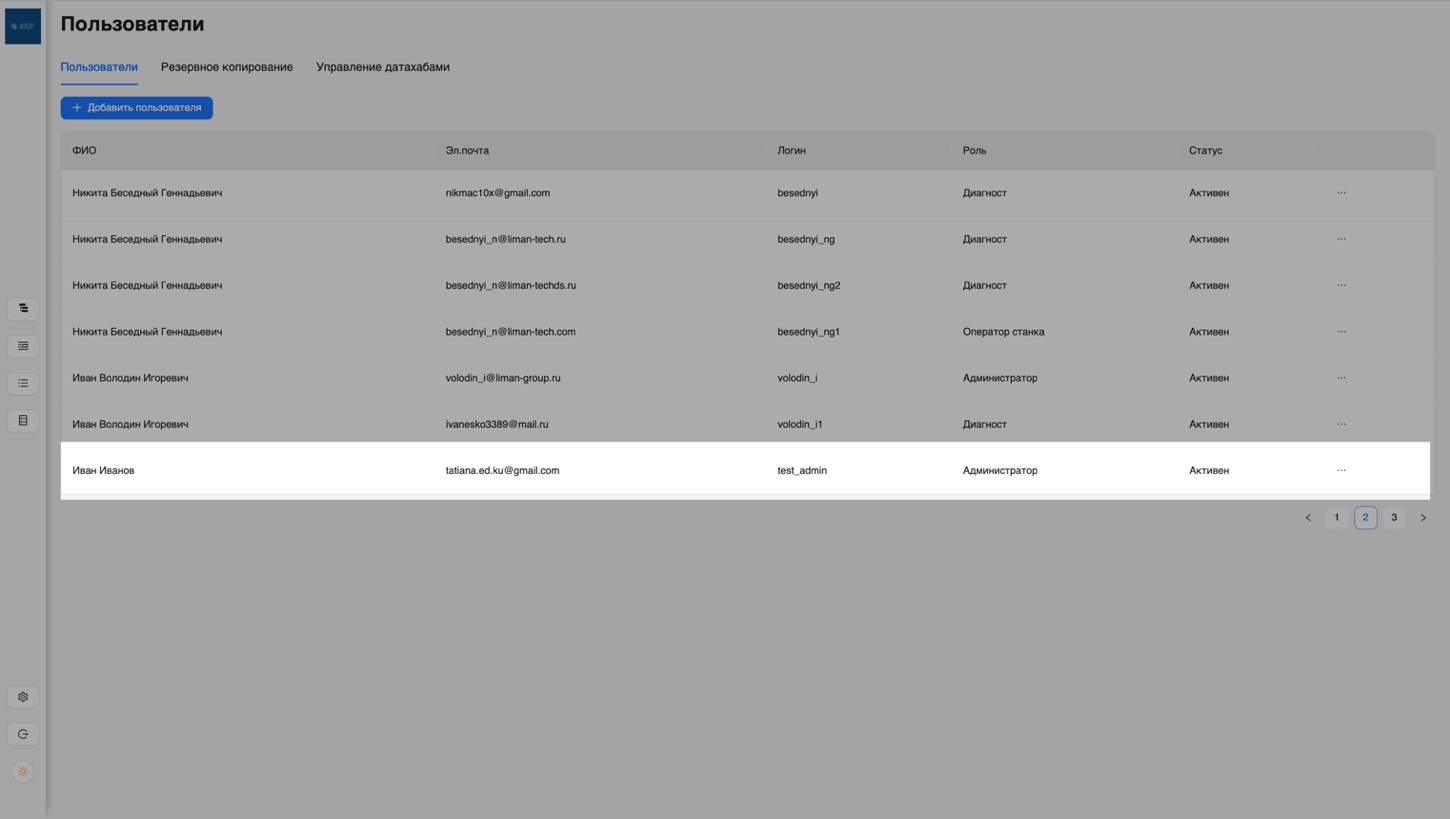

1. Перейдите в Настройки -> Пользователи
2. Найдите пользователя, нажмите троеточие (...) -> Изменить
3. Введите новый временный пароль и сохраните
4. При следующем входе система потребует сменить пароль

Диагностика типичных ошибок

Ошибки установки

Сообщение	Причина	Решение
ERROR: port 5432 is already allocated	Порт PostgreSQL занят	sudo lsof -i :5432, остановить процесс или изменить порт
Bind for 0.0.0.0:3000 failed	Порт WebUI занят	sudo netstat -tlnp | grep :3000, освободить порт
network liman-isu_default not found	Docker-сеть отсутствует	docker network create liman-isu_default
no matching manifest for linux/amd64	Несовместимая архитектура	Проверить uname -m, использовать образы для linux/amd64
permission denied	Недостаточно прав	Запускать run.sh с sudo

Ошибки запуска сервисов

Сообщение	Причина	Решение
Keycloak health check failed	Keycloak не запустился	docker logs keycloak --tail 50, проверить postgres
Соединение с ClickHouse разорвано	Потеряна связь с ClickHouse	docker ps | grep clickhouse, проверить логи
MinIO not reachable	MinIO недоступен	docker exec minio mc ready local/
NATS: connection refused	NATS не отвечает	docker restart nats
PostgreSQL not ready, retrying...	БД инициализируется	Подождать 30-60 секунд

Ошибки эксплуатации

Сообщение	Причина	Решение
Disk usage of /opt/raw_data is above 90%	Диск переполняется	Очистить старые данные или увеличить раздел
Parquet file write error: no space left	Нет места на диске	Освободить место в /opt/raw_data
Authorization failed: invalid token	Токен устарел	Перезайти в систему
Device Passer-V not responding to Modbus	УСД не отвечает	Проверить питание и ping <IP_Пассер>

Общие команды диагностики

# Просмотр логов контейнера
docker logs <имя_контейнера> --tail 100 -f

# Состояние всех контейнеров
docker ps -a --format "table {{.Names}}\t{{.Status}}\t{{.Ports}}"

# Сетевая связность между контейнерами
docker exec <контейнер> ping <имя-цели>

# Использование ресурсов
docker stats --no-stream

# Свободное место на дисках
df -h /opt/raw_data /opt/backup

# Перезапуск проблемного сервиса
docker-compose restart <имя_сервиса>

# Проверка баз данных
docker exec postgres psql -U admin -d db -c "SELECT 1;"
docker exec clickhouse clickhouse-client --query "SELECT 1;"

# Проверка переменных окружения контейнера
docker exec <container_name> env | grep -E "POSTGRES|CLICKHOUSE|MINIO"
