Подприложения (Subapplications)

Источник

Основано на официальной документации Eclipse 4diac, лицензия EPL-2.0.

Subapplication — механизм модульной декомпозиции в IEC 61499. Подприложение инкапсулирует часть FB-сети в отдельный блок с собственным интерфейсом, аналогично Composite FB, но с важным отличием: FB внутри подприложения можно маппить на разные устройства и ресурсы.

Subapplication vs Composite FB

Свойство	Composite FB (CFB)	Subapplication
Инкапсуляция FB-сети	✅	✅
Собственный интерфейс	✅	✅
Маппинг на разные устройства	❌ Весь CFB — на одно устройство	✅ Каждый FB — на своё
Многократное использование	Через Type Library	Через копирование
Типизация	Новый тип FB	Экземпляр приложения
Вложенность	✅	✅

Когда использовать Subapplication:

• Часть приложения должна работать на нескольких устройствах
• Нужна логическая группировка FB без ограничения маппинга
• Иерархическая декомпозиция сложных систем

Когда использовать Composite FB:

• Вся логика выполняется на одном устройстве
• Нужен переиспользуемый тип (библиотечный элемент)

Создание Subapplication в IDE

Способ 1: Новое подприложение

1. В System Explorer правый клик на Application → New → Subapplication
2. Задайте имя (например, DataAcquisition)
3. Двойной клик — откроется редактор подприложения
4. Перетащите FB из палитры, создайте соединения
5. Определите интерфейс подприложения (входы/выходы)

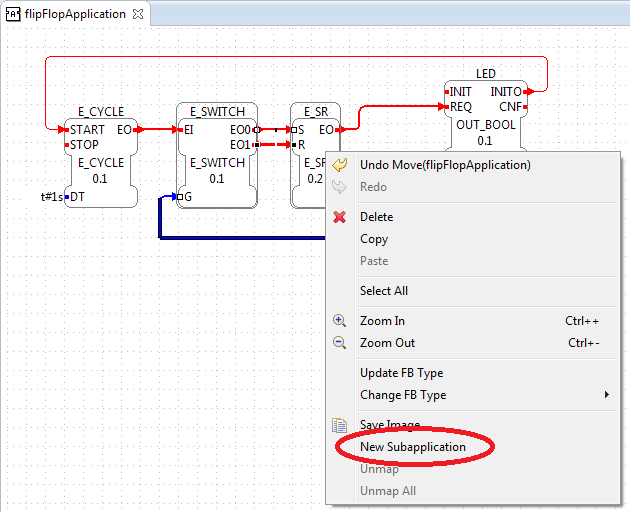

Способ 2: Из существующих FB

1. В Application Editor выделите группу FB
2. Правый клик → Map to Subapplication
3. IDE автоматически создаст подприложение и определит интерфейс на основе внешних соединений

Определение интерфейса

Интерфейс подприложения определяется в Property View:

1. Выберите подприложение в Application Editor
2. Вкладка Interface в Properties
3. Добавьте входные/выходные события и данные

Соединения между FB внутри подприложения и внешними FB автоматически проходят через интерфейсные порты.

Маппинг подприложения на устройства

Ключевое преимущество — гибкий маппинг:

Subapplication: DataAcquisition
├── SensorReader (FB) ──► Device: Larus100_Field
├── DataFilter (FB)   ──► Device: Larus100_Field
├── DataLogger (FB)   ──► Device: EdgeServer
└── Alarm (FB)        ──► Device: EdgeServer

Для маппинга:

1. Откройте подприложение двойным кликом
2. Выберите FB внутри
3. Правый клик → Map to... → выберите устройство и ресурс

Пример: система сбора данных

Архитектура

┌───────────────────────────────────────┐
│         MainApp                        │
│                                        │
│  ┌──────────────┐  ┌───────────────┐  │
│  │ DataAcq      │  │ Visualization │  │
│  │ (Subapp)     ├──┤ (Subapp)      │  │
│  │              │  │               │  │
│  │ ┌──────┐     │  │  ┌─────────┐  │  │
│  │ │Sensor│     │  │  │Display  │  │  │
│  │ └──┬───┘     │  │  └─────────┘  │  │
│  │ ┌──▼───┐     │  │  ┌─────────┐  │  │
│  │ │Filter│     │  │  │ Logger  │  │  │
│  │ └──┬───┘     │  │  └─────────┘  │  │
│  │    │  ▲      │  │               │  │
│  └────┼──┼──────┘  └───────────────┘  │
│       └──┘                             │
└───────────────────────────────────────┘

Интерфейс Subapplication DataAcquisition

Тип	Имя	Тип данных	Описание
Event In	INIT	—	Инициализация датчиков
Event In	READ	—	Запрос чтения
Data In	CONFIG	STRING	Конфигурация Modbus
Event Out	INITO	—	Инициализация завершена
Event Out	IND	—	Новые данные готовы
Data Out	VALUES	ARRAY[0..7] OF REAL	Значения датчиков
Data Out	STATUS	BOOL	Статус подсистемы

Маппинг

FB	Устройство	Обоснование
SensorReader	Ларус-100 (полевой)	Близко к датчикам, Modbus RTU
DataFilter	Ларус-100 (полевой)	Минимизация трафика
DataLogger	Edge-сервер	Хранение данных, диск
AlarmHandler	Edge-сервер	Интеграция с SCADA

Вложенные подприложения

Подприложения можно вкладывать друг в друга для создания иерархической структуры:

System
└── MainApplication
    ├── SubApp: ProductionLine1
    │   ├── SubApp: DataAcquisition
    │   │   ├── FB: SensorReader
    │   │   └── FB: DataFilter
    │   └── SubApp: Control
    │       ├── FB: PIDController
    │       └── FB: ActuatorDriver
    └── SubApp: ProductionLine2
        └── ...

Каждый уровень имеет собственный интерфейс, обеспечивая чёткое разделение ответственности.

Рекомендации

• Называйте подприложения по функциональному назначению (DataAcquisition, MotorControl)
• Минимизируйте интерфейс — только необходимые события и данные
• Группируйте FB по принадлежности к устройству, когда это возможно
• Документируйте распределение маппинга для каждого подприложения

Следующие шаги

• Пользовательские типы данных — структуры и массивы
• Адаптеры — переиспользование интерфейсов
