Телеметрия и хранение данных

Платформа Стрикс реализует трёхуровневую модель хранения телеметрии, обеспечивающую баланс между детализацией данных, скоростью доступа и стоимостью хранения.

Трёхуровневая модель хранения

Уровень	Хранилище	Детализация	Retention	Назначение
Live	BaSyx OperationalData	~1 Гц, последнее значение	Текущее	Дашборды, SCADA, мониторинг
История	ClickHouse	raw / 1 мин / 1 час	7 / 90 / 730 дней	Тренды, отчёты, аналитика
Сырой сигнал	S3/MinIO (Parquet)	25+ кГц	По политике	Вибродиагностика, спектральный анализ

Поток данных

Датчик/ПЛК --> MQTT-брокер --> telemetry-writer --> ClickHouse (история)
                    |
                    +--> data-bridge --> BaSyx OperationalData (live)

OPC UA / Modbus / REST --> data-bridge --> BaSyx OperationalData

Компонент	Назначение	Интервал
data-bridge	Запись последнего значения в BaSyx OperationalData	По событию (~1 Гц)
telemetry-writer	Пакетная запись в ClickHouse с буферизацией	Flush каждые 5 сек
retention-cleanup	Удаление устаревших данных по StoragePolicy	1 раз в час

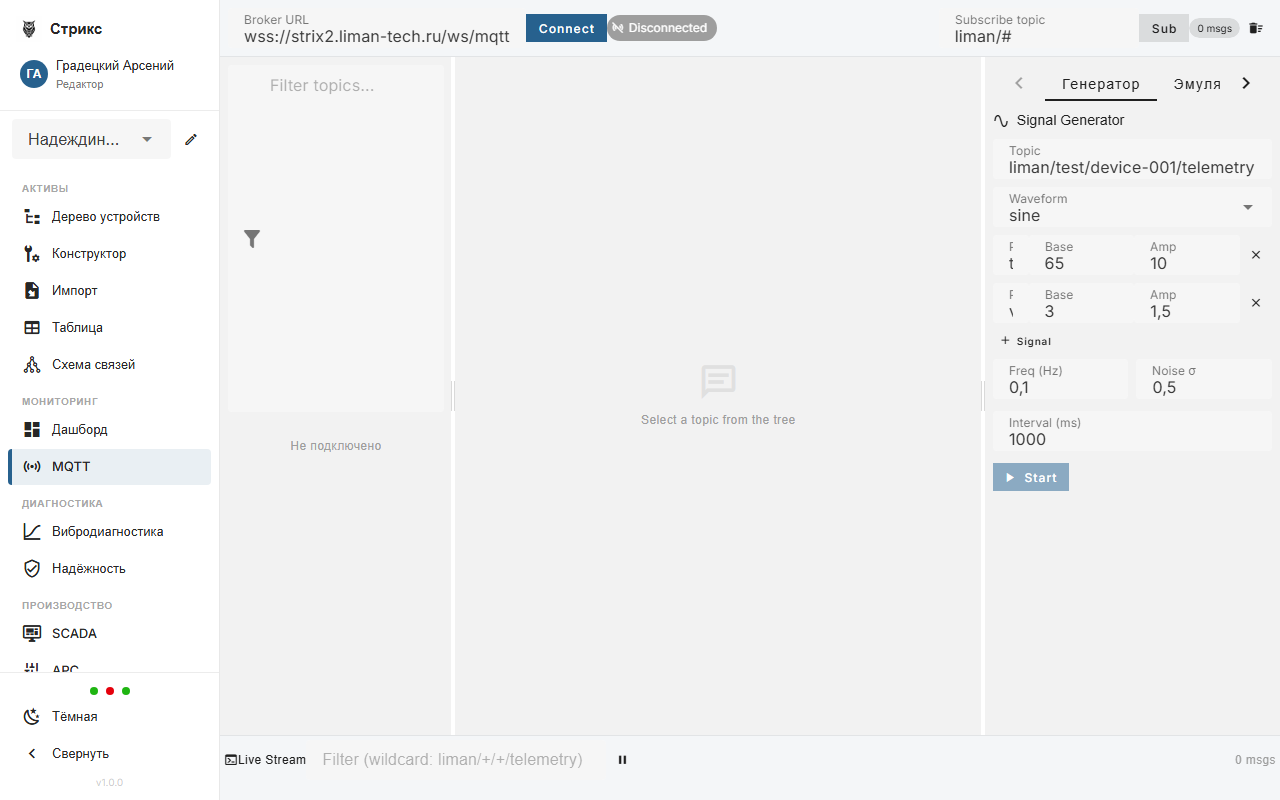

MQTT-транспорт

Структура топика

liman/{project}/{deviceId}/telemetry

Примеры:

• liman/nzif/ball-mill-101/telemetry
• liman/irs/larus-inv459/telemetry

Формат сообщения

{
  "timestamp": "2026-03-27T10:15:00.123Z",
  "temperature_bearing_de": 42.3,
  "vibration_rms_de": 2.1,
  "motor_current": 245.5
}

Подключение

Среда	Адрес	Протокол
Разработка	ws://localhost:9001	MQTT over WebSocket
Продуктив	wss://{host}/ws/mqtt	MQTT over WebSocket (TLS)

TelemetryConfig -- настройка на оборудование

Субмодель TelemetryConfig (семантический ID: https://liman-tech.ru/sm/TelemetryConfig/1/0) размещается на AAS-оболочке оборудования и определяет параметры сбора телеметрии.

Свойство	Тип	Описание	Пример
Enabled	boolean	Сбор телеметрии включён	true
PeriodMs	int	Период опроса в миллисекундах	5000
AggregationMethod	string	Метод агрегации (avg, min, max, last)	avg
RetentionOverrideDays	int	Переопределение retention для raw-данных	30
ThrottleMode	string	Режим throttling (none, deadband, rate-limit)	deadband
Parameters	SMC[]	Список параметров с индивидуальными настройками	см. ниже

Параметры телеметрии

Parameters/
  +-- Temperature/
  |     +-- SourceKey: "temperature_bearing_de"
  |     +-- Unit: "degC"
  |     +-- Period: 5000
  |     +-- DeadbandValue: 0.5
  |     +-- DisplayName: [ru: "Температура ПШ", en: "DE Bearing Temp"]
  +-- Vibration/
  |     +-- SourceKey: "vibration_rms_de"
  |     +-- Unit: "mm/s"
  |     +-- Period: 1000
  |     +-- DeadbandValue: 0.1
  +-- Current/
        +-- SourceKey: "motor_current"
        +-- Unit: "A"
        +-- Period: 5000

StoragePolicy -- политика хранения

Субмодель StoragePolicy (семантический ID: https://liman-tech.ru/sm/StoragePolicy/1/0) размещается на facility-оболочке и задаёт политику хранения для всего проекта.

Свойство	Тип	Описание	По умолчанию
RawRetentionDays	int	Хранение raw-данных	7
AggRetentionDays	int	Хранение 1-мин агрегации	90
ArchiveRetentionDays	int	Хранение 1-час агрегации	730
ThrottlingEnabled	boolean	Глобальный throttling	true
DefaultDeadband	float	Порог deadband по умолчанию	0.5
Overrides	SMC[]	Переопределения по типам оборудования	--

Каскад конфигурации

Настройки хранения и сбора данных определяются каскадно -- от общего к частному:

StoragePolicy (предприятие)          <-- политика по умолчанию
  |
  +-- Overrides[MatchEquipmentType]  <-- переопределение по типу оборудования
  |     Пример: для pump -> RawRetentionDays: 14
  |
  +-- TelemetryConfig (оборудование) <-- переопределение на уровне единицы
        |
        +-- Parameters[].Period      <-- переопределение на уровне параметра
              Пример: Vibration.Period: 1000 мс (остальные 5000 мс)

tip

Retention можно настраивать гранулярно: для критичного оборудования (мельницы, насосы) хранить raw-данные 30 дней, а для вспомогательного (конвейеры, задвижки) -- 3 дня. Это значительно экономит дисковое пространство.

Протоколы источников данных

Платформа принимает данные из различных источников через субмодель InterfaceMapping (IDTA 02027):

Протокол	Описание	Типичное применение
MQTT	Публикация в топик, JSON payload	IoT-контроллеры (Larus), edge-устройства
OPC UA	Чтение NodeId с OPC-сервера	SCADA-системы, ПЛК (Siemens, ABB)
Modbus TCP	Чтение регистров по адресу	Частотные преобразователи, счётчики
REST API	HTTP GET + JSONPath	Внешние системы, API производителей

Таблицы ClickHouse

Данные в ClickHouse хранятся в трёх таблицах с автоматической агрегацией через материализованные представления:

Таблица	Детализация	Retention	Агрегация
telemetry_raw	Каждое значение	7 дней	--
telemetry_1min	1 минута	90 дней	avg, min, max, count
telemetry_1hour	1 час	2 года	avg, min, max, count

Агрегация выполняется материализованными представлениями ClickHouse автоматически при вставке данных в telemetry_raw. Удаление устаревших данных выполняет сервис retention-cleanup по расписанию (1 раз в час) согласно StoragePolicy.

info

Для высокочастотных сигналов (вибрация 25+ кГц) raw-данные записываются в S3/MinIO в формате Apache Parquet с привязкой через субмодель TimeSeries (IDTA 02008). Это позволяет хранить терабайты данных вибросигналов с минимальной стоимостью.

Визуализация телеметрии

Компонент TelemetryHistoryChart автоматически выбирает таблицу по масштабу просмотра:

Масштаб	Источник	Точек на графике
Последний час	telemetry_raw	~3600
Последние сутки	telemetry_1min	~1440
Последний месяц	telemetry_1hour	~720
Последний год	telemetry_1hour	~8760

Поддерживается наложение нескольких параметров, масштабирование по оси времени и экспорт данных в CSV.
