Иерархия оборудования

Дерево устройств

Платформа Стрикс организует промышленное оборудование в четырёхуровневую иерархию, соответствующую стандарту ISA-95. Каждый элемент иерархии представлен отдельной AAS-оболочкой (shell) в реестре Eclipse BaSyx.

Четырёхуровневая модель

Предприятие (facility)
 └── Участок (area)
      └── Группа оборудования (equipmentGroup)   — необязательный уровень
           └── Оборудование (equipment)

Уровень	assetType	Описание	Пример
1	`facility`	Завод, фабрика, площадка	НЗИФ, ЗИФ-5, КИНЕФ Парекс-1
2	`area`	Технологический участок или подзавод	Измельчение, Флотация, ЗИФ-1
3	`equipmentGroup`	Группа однотипного оборудования	Мельницы, Гидроциклоны, Насосы
4	Конкретный тип (`pump`, `ball_mill` и др.)	Единица оборудования	ball-mill-101, pump-401

tip

Уровень equipmentGroup является необязательным. Если на площадке нет логической группировки, оборудование может быть привязано непосредственно к участку (area). Например, в проекте ЗИФ-5 оборудование назначено на участки grinding/flotation без промежуточных групп.

IRI-идентификация

Каждый элемент иерархии имеет уникальный IRI-идентификатор, построенный по соглашению:

Shell ID:    {namespace}/aas/{assetType}/{idShort}
Submodel ID: {namespace}/sm/{idShort}/{submodel-type}
Asset ID:    {namespace}/asset/{idShort}

Примеры:

Элемент	IRI
Предприятие НЗИФ	`https://polyus.com/nzif/aas/facility/nzif`
Участок измельчения	`https://polyus.com/nzif/aas/area/grinding`
Группа «Мельницы»	`https://polyus.com/nzif/aas/equipmentGroup/mills`
Мельница МШР-101	`https://polyus.com/nzif/aas/Equipment/ball-mill-101`
Nameplate мельницы	`https://polyus.com/nzif/sm/ball-mill-101/nameplate`

Связи parent-child

Иерархия строится через поле specificAssetIds каждой AAS-оболочки. Дочерний элемент ссылается на родителя через ключ parentId, значением которого является полный IRI родительской оболочки.

Ключ specificAssetId	Назначение	Пример значения
`parentId`	IRI родительского элемента	`https://polyus.com/nzif/aas/area/grinding`
`hierarchyLevel`	Уровень в иерархии	`facility`, `area`, `equipmentGroup`, `equipment`
`processStage`	Технологический этап	`grinding`, `flotation`, `classification`
`equipmentGroup`	Принадлежность к группе (метаданные)	`mills`, `pumps`, `hydrocyclones`

Гибкость уровня area

Уровень area обладает семантической гибкостью: он может представлять как технологический участок (передел), так и структурное подразделение (подзавод).

Предприятие	Интерпретация area	Примеры area
НЗИФ	Технологический участок (передел)	grinding, flotation, gravity, auxiliary
ЗИФ-5	Технологический участок	grinding, flotation
ЗИФ-1,2,3	Подзавод (sub-plant)	zif1, zif2, zif3
КИНЕФ	Функциональная зона	field-monitoring, system

info

В случае ЗИФ-1,2,3 участки (grinding, flotation) моделируются на уровне equipmentGroup: zif1-grinding, zif1-flotation. Это позволяет использовать единую четырёхуровневую модель для любой организационной структуры предприятия.

Пример: НЗИФ (122 оболочки)

НЗИФ (facility)                                      ── 1 shell
 ├── Измельчение (area: grinding)                     ── 1 shell
 │    ├── Мельницы (equipmentGroup: mills)             ── 1 shell
 │    │    ├── МШР-101 (ball-mill-101)
 │    │    ├── МШР-102 (ball-mill-102)
 │    │    └── МСШ-001 (sag-mill-001)
 │    ├── Гидроциклоны (equipmentGroup: classifiers)
 │    │    ├── Krebs gMAX-33 (hydrocyclone-line-1)
 │    │    └── Cavex 209 (hydrocyclone-line-2)
 │    └── Конвейеры (equipmentGroup: conveyors)
 │         └── Конвейер питания (apron-feeder-001)
 ├── Флотация (area: flotation)
 │    ├── Основная флотация (equipmentGroup: main-flotation)
 │    │    └── Флотомашина 30-12 (flotation-cell-30-12)
 │    └── Перечистная флотация (equipmentGroup: cleaner)
 │         └── Флотомашина перечистная (flotation-cell-cleaner-1)
 ├── Гравитация (area: gravity)
 └── Вспомогательное (area: auxiliary)

Пример ЗИФ-1,2,3 (56 оболочек):

ЗИФ-1,2,3 (facility)
 ├── ЗИФ-1 (area: zif1)               ← area = подзавод
 │    ├── zif1-grinding (equipmentGroup) ← group = участок
 │    └── zif1-flotation (equipmentGroup)
 ├── ЗИФ-2 (area: zif2)
 │    ├── zif2-grinding
 │    └── zif2-flotation
 └── ЗИФ-3 (area: zif3)
      ├── zif3-grinding
      └── zif3-flotation

Обнаружение предприятий (facility)

Платформа автоматически определяет предприятия (корневые узлы иерархии) по двум признакам:

Основной: assetInformation.assetType === "facility"
Резервный: specificAssetIds содержит hierarchyLevel === "facility"

Оба признака проверяются, что обеспечивает совместимость с различными вариантами загрузки данных.

Субмодели на каждом уровне

Субмодель	facility	equipment	Стандарт
ProjectInfo	+		Liman 1.0
StoragePolicy	+		Liman 1.0
Nameplate	+	+	IDTA 02006
TechnicalData		+	IDTA 02003
OperationalData		+	--
TelemetryConfig		+	Liman 1.0
OEE		+	ISO 22400-2
BillOfMaterial		+	IDTA 02011

Типы оборудования

Платформа поддерживает типизацию оборудования через поле assetType и классификацию ECLASS:

Тип	assetType	ECLASS	Описание
Шаровая мельница	`ball_mill`	27-02-26-01	Мельница мокрого помола
Мельница САГ	`sag_mill`	27-02-26-02	Полусамоизмельчение
Гидроциклон	`hydrocyclone`	27-04-24-01	Классификация пульпы
Флотомашина	`flotation_cell`	27-04-21-01	Пенная флотация
Насос	`pump`	27-02-24-01	Центробежный, шламовый
Конвейер	`conveyor`	27-02-21-01	Ленточный, пластинчатый
Дробилка	`crusher`	27-02-25-01	ККД, КМД
Edge-контроллер	`edge_controller`	27-20-01-01	Larus, промышленный IoT
Датчик	`sensor`	27-20-05-01	Вибрация, температура, ток

tip

Шаблоны оборудования с параметрами и переводами хранятся в файле equipment_types.json. При добавлении нового типа достаточно дополнить шаблон -- загрузчик автоматически создаст корректную AAS-оболочку с двуязычным displayName.

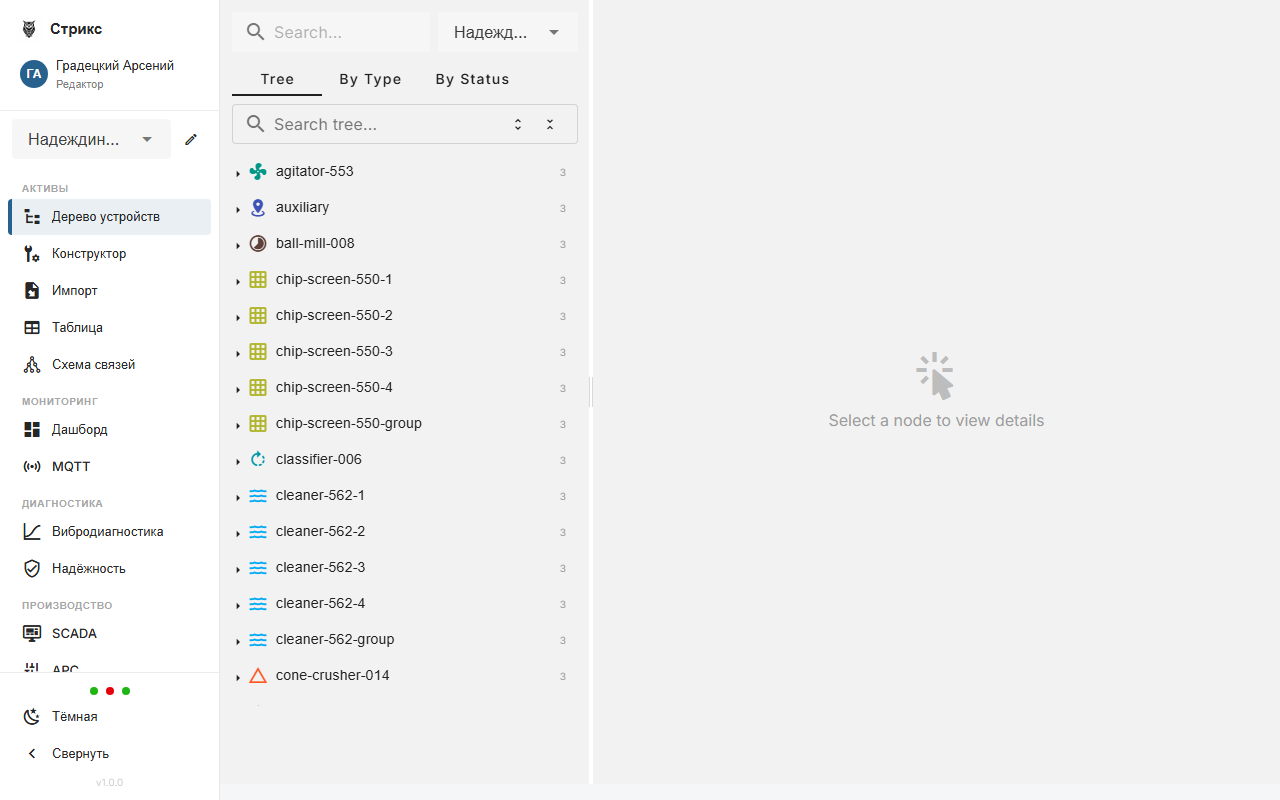

Дерево устройств (/tree)

Представление /tree -- основной инструмент навигации по иерархии. Дерево загружается лениво (lazy loading): дочерние узлы подгружаются при раскрытии родителя. Поддерживается полнотекстовый поиск по displayName на русском и английском языках.

Иконки в дереве отражают тип оборудования: мельница, насос, гидроциклон и т.д. Для каждого типа используется свой набор цветов и символов.

Мини-карта иерархии (Hierarchy MiniMap)

При выборе любого узла в дереве панель деталей отображает интерактивную мини-карту иерархии на основе Vue Flow:

Цепочка предков от корня (facility) до выбранного элемента
Выбранный элемент выделен цветом
Дочерние элементы первого уровня

Диаграмма поддерживает масштабирование (+/-), панорамирование и кнопку «вписать в область».

info

Каждый элемент иерархии имеет displayName на русском и английском языках. Интерфейс отображает название в соответствии с текущей локалью пользователя.
