Монтаж оборудования

Настоящий раздел содержит порядок работ по монтажу, подключению и пусконаладке компонентов программно-технического комплекса (ПТК) системы вибрационного мониторинга ЛиманИСУ 2.0. Все работы должны выполняться квалифицированным персоналом с соответствующим допуском.

Состав оборудования шкафного исполнения

Шкафы сбора данных AD1--AD13

Шкафы AD1--AD13 предназначены для сбора вибрационных и токовых данных. Каждый шкаф содержит:

• УСД «Пассер-В» -- устройство сбора вибрационных данных (предустановлено)
• УСД «Пассер-Т» -- устройство сбора токовых характеристик (предустановлено)
• ПЛК «Ларус-10» -- программируемый логический контроллер, шлюз протоколов (предустановлен)
• Сетевое оборудование (коммутаторы, патч-корды)
• Элементы питания и защиты (блоки питания, автоматы, клеммы)

Шкафы силового распределения BN1, BN2

Обеспечивают распределение силового питания 220 В по шкафам системы.

Шкафы полевых подключений

Шкафы 80337, 80338, 80342, 80343, 80344 -- обеспечивают подключение датчиков на станочном оборудовании.

info

Полный состав шкафов, включая перечень установленного в них оборудования, приведен в рабочей документации.

Сетевое оборудование

Оборудование	Модель	Назначение	Примечание
Коммутатор	EKF ML2-5GT	Объединение устройств в локальную сеть	Промышленный неуправляемый, 5 портов 10/100/1000Base
Коммутатор	EKF ML2-8GT	Объединение устройств в локальную сеть	Промышленный управляемый L2, 8 портов 10/100
Коммутатор	EKF ML2-16GT	Объединение устройств в локальную сеть	Промышленный управляемый L2, 16 портов
Устройство защиты PoE	УЗЛ-ЕП	Защита от перенапряжений и импульсных помех	Устанавливается на входы Ethernet с PoE, 2 шт
Патч-корды	RJ45 cat 5e/6	Подключение сетевых устройств	Применяются внутри шкафов и в серверной стойке

Элементы питания и защиты

Оборудование	Модель	Назначение	Характеристики
Блок питания AC/DC	Mean Well EDR-150-24	220 В AC --> 24 В DC для УСД и ПЛК	DIN-рейка, 156 Вт
Автоматические выключатели	Dekraft ВА-103 1P 4А, 2P 6А	Защита цепей от КЗ и перегрузок	DIN-рейка, характеристика С, 6 кА
Реле выбора фаз	Меандр РВФ-02	Автоматический выбор рабочей фазы	DIN-установка, для однофазных АВР
Шины «земля» и «ноль»	IEK ШНИ-6x9-14, ШНИ-6x9-6	Организация заземления и нейтрали	DIN-рейка с изолятором
Клеммы, предохранители	OptiClip CX-2,5-TRIPLET, пред. 5x20 1А	Коммутация цепей, защита	DIN-рейка, с индикаторами
Розетка модульная	Decraft PM102-2P-16А	Встроенная розетка 220 В	DIN-исполнение
Светосигнальная колонна	ОВЕН MT45-RYG24B	Визуальная и звуковая сигнализация	Установка на шкаф, 24 В
Шкаф	ST R5ST0862 (800x600x200 мм)	Защита аппаратуры	IP65--66, IK10, монтажная плата
Кабель-каналы, DIN-рейки	DKC, PG13.5	Монтажная инфраструктура	Перфорированные 30/50 мм

Кабельная продукция

Кабели поставляются в соответствии со спецификациями шкафов AD1--AD13, шкафов полевых подключений и проектными решениями.

Тип кабеля	Назначение	Характеристики
Коаксиальный RG58 C/U	Подключение виброакселерометров RH103	Волновое сопротивление 50 Ом, макс. длина 370 мм
Сетевой REXANT UTP cat5e	Соединение оборудования по Ethernet	До 1 Гбит/с
Силовой кабель	Передача питания и управляющих сигналов	Сечение по проектной документации

Монтажный комплект

DIN-рейки

• IEK YNN10-69-14D-K05 (для шины PE)
• IEK YNN10-69-14D-K07 (для шины N)
• Используются в шкафах AD1--AD13, BN1/BN2 и 803xx

Клеммы и зажимы

• Клеммные зажимы OptiClip CA103 -- для проводников 2,5 мм2
• Клеммные соединения OptiClip EPCX4 / CX4 и EPCX4/3-TRIPLET / CX4/3-TRIPLET -- для группового подключения
• Клеммы AX-2,5-TRIPLET-I-BU и AK-2,5-TRIPLET-I в push-in исполнении

Крепежные элементы

• Шпилька М6 x 13 мм и переходник -- для монтажа датчиков вибрации и температуры (RH103, LA30M)
• Кронштейны и наборы крепежа (болты, гайки, шайбы) -- для монтажа шкафов, УСД и ПЛК внутри шкафов

Кабельные вводы и защита

• Кабельные вводы PG13,5
• Заглушки с защитой IP44

---

Измерительное оборудование

Датчики вибрации (виброакселерометры)

Устанавливаются на оси вращения подшипников или корпуса оборудования для регистрации виброускорения.

Одноосевые виброакселерометры

Ronds RH 103 -- для отслеживания виброускорения, передаваемого на корпус оборудования от подшипников.

ТИК DVA 252.214.L5H1 -- аналогичного назначения, с расширенным температурным диапазоном.

Вибротест A603C01 -- для эксплуатации в условиях агрессивных сред (пыль, влага).

Трехосевой виброакселерометр

GTLAB 1V265HN-100 -- измерение вибрации по трем осям (X, Y, Z), используется при диагностировании сложных узлов (редукторы, многоступенчатые компрессоры).

Трансформаторы тока

Применяются для измерения потребляемого тока асинхронных электродвигателей.

Новатек-Электро SCT-T24 (разъемные) -- для оперативного монтажа/демонтажа без разрыва силовой цепи; устанавливаются на фазные проводники питания электродвигателя.

ВП Аист Т113СУ (неразъемные) -- для стационарной установки в шкафах управления; повышенная точность (класс 0.5) и стабильность при длительной эксплуатации.

Тахометры

Используются для измерения скорости вращения вала агрегата.

ОВЕН LA30M-55.15P1.U1.K (индуктивный) -- устанавливается на планшайбу, если нет доступа к открытому участку вала.

СЕНСОР ВБО-М18-76В-5123-СА (диффузный оптический) -- используется в местах с доступом к валу.

---

Устройства сбора данных

УСД «Пассер-В» (вибрация)

Предназначен для анализа вибрации оборудования, контроля сигналов от акселерометров, анализа спектров и выдачи предупреждений при превышении порогов.

Параметр	Значение
Аналоговые входы	8
Дискретные входы	2
Дискретные выходы	4
Время выхода в рабочий режим	30 сек
Питание	18--75 В (24 В номинал)
Степень защиты	IP20
АЦП	24-бит
Микроконтроллер	GD32F470ZIT6 (768 КБ ОЗУ, 2 МБ флэш)
Интерфейсы	Ethernet (Modbus TCP), 2 DI, 2 DO

УСД «Пассер-Т» (токи)

Предназначен для мониторинга токовых характеристик однофазных и трехфазных электромашин. Поддерживает измерение переменного напряжения (до трех фаз) и переменного/постоянного тока.

note

Измерение постоянного напряжения не осуществляется.

Параметр	Значение
Аналоговые входы	6
Дискретные входы	2
Дискретные выходы	2
Диапазон измерений напряжения	0--30 В
Частота дискретизации	10 кГц
АЦП	24-бит (разрешение 0.1 мВ)
Микроконтроллер	GD32F470ZIT6 (768 КБ ОЗУ, 2 МБ флэш)
Интерфейсы	3x напряжение фазы, 3x ток фазы, Ethernet

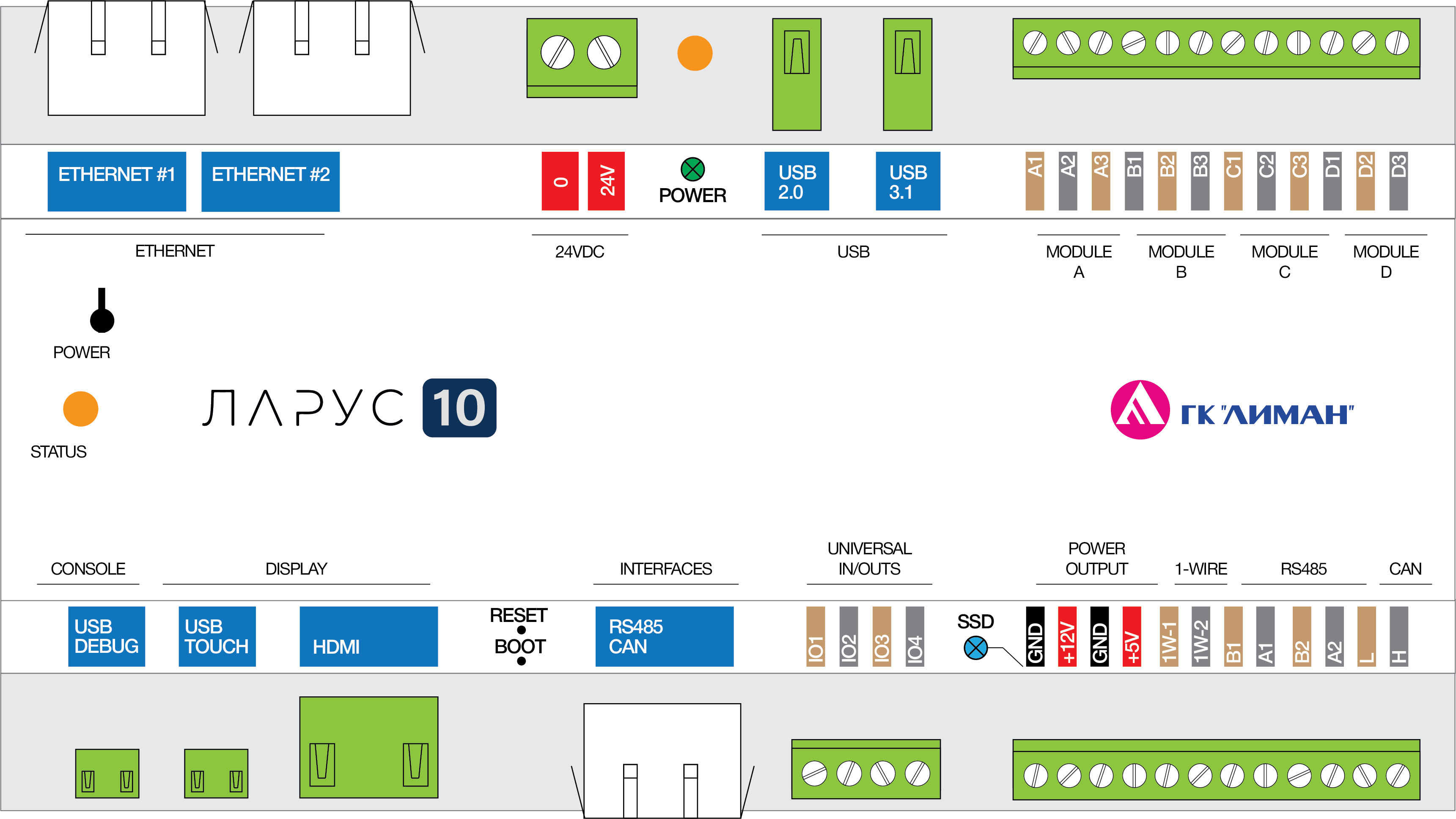

ПЛК «Ларус-10»

Выполняет функцию агрегации, преобразования и передачи данных. Поддерживает протоколы: MQTT, OPC UA, Modbus TCP/RTU/ASCII, SNMP, FTP/SFTP, NTP, CAN.

Параметр	Значение
Процессор	iCore-3568JQ, 8-core 64-bit, до 2.4 GHz
ОЗУ	4 ГБ
ПЗУ	16 ГБ (SD, m.2 SSD)
Ethernet	2x Gigabit (PoE)
Прочие интерфейсы	RS-485, CAN, USB 3.0/2.0
Хранение архива	1 месяц (события, аварии)

---

Общие требования к монтажу

Безопасность

Все работы по подключению силовых цепей должны выполняться специалистом-электриком с группой допуска не ниже II. Перед подключением убедитесь в полном отсутствии напряжения на подводимых кабелях.

1. Перед началом монтажа ознакомьтесь с рабочей документацией
2. Подготовьте монтажные места, инструменты и оборудование
3. Убедитесь в отсутствии напряжения на силовых кабелях перед их прокладкой и подключением

Монтаж шкафов

Монтаж шкафов AD1--AD13, BN1, BN2, 80337, 80338, 80342, 80343, 80344 включает следующие этапы.

Подготовка монтажного места

• Поверхность стены в месте установки должна быть ровной, прочной и изготовленной из негорючего материала
• Разметьте места крепления кронштейнов в соответствии с рабочей документацией
• Высверлите отверстия под анкерные элементы (тип и размер определяются материалом стены)

Крепление кронштейнов

• Установите монтажные кронштейны на стену с использованием соответствующего анкерного крепежа
• Проверьте вертикальность и горизонтальность с помощью строительного уровня

tip

Отклонение по вертикали не должно превышать 2 мм на 1 м высоты.

• Затяните анкеры с рекомендуемым моментом, обеспечив надежную фиксацию

Установка шкафов

1. Поднимите и установите шкаф на закрепленные кронштейны
2. Зафиксируйте шкаф штатным крепежом из монтажного комплекта
3. Убедитесь, что шкаф установлен устойчиво, без перекосов и люфтов
4. Для шкафов на стойках -- закрепите основание стойки к полу с помощью сварки

Подключение питания 220 В

1. Вводной силовой кабель 220 В подведите к шкафам в соответствии с принципиальной электрической схемой
2. Подключите фазный (L), нулевой (N) и защитный (PE) проводники к входным клеммам автоматических выключателей
3. От выходных клемм автоматов выполните разводку питания через распределительные клеммники
4. Сечение подключаемых проводников должно соответствовать проектной документации и номинальному току защитных аппаратов

Требования к заземлению

Заземление обязательно

Корпуса всех шкафов, а также защитные клеммы (PE) всего установленного оборудования должны быть надежно подключены к шине защитного заземления шкафа.

• Сопротивление цепи «фаза-ноль» и сопротивление заземления должны соответствовать требованиям ПУЭ и проектной документации
• Оборудование подлежит подключению к исправному общезаводскому контуру защитного заземления (ГОСТ 12.2.007.0-75)

---

Монтаж УСД и ПЛК

УСД «Пассер-В/Т» и ПЛК «Ларус-10» поставляются предустановленными в составе шкафов AD1--AD13 и не требуют дополнительного монтажа.

info

В случае необходимости прямой инструкции по монтажу обратитесь к:

• Руководству по эксплуатации УСД «Пассер-Т» ТГСЦ.469535.011.РЭ
• Руководству по эксплуатации УСД «Пассер-В» ТГСЦ.469535.021.РЭ
• Руководству по эксплуатации ПЛК «Ларус-10» ТГСЦ.469635.067.РЭ

---

Монтаж датчиков на агрегат

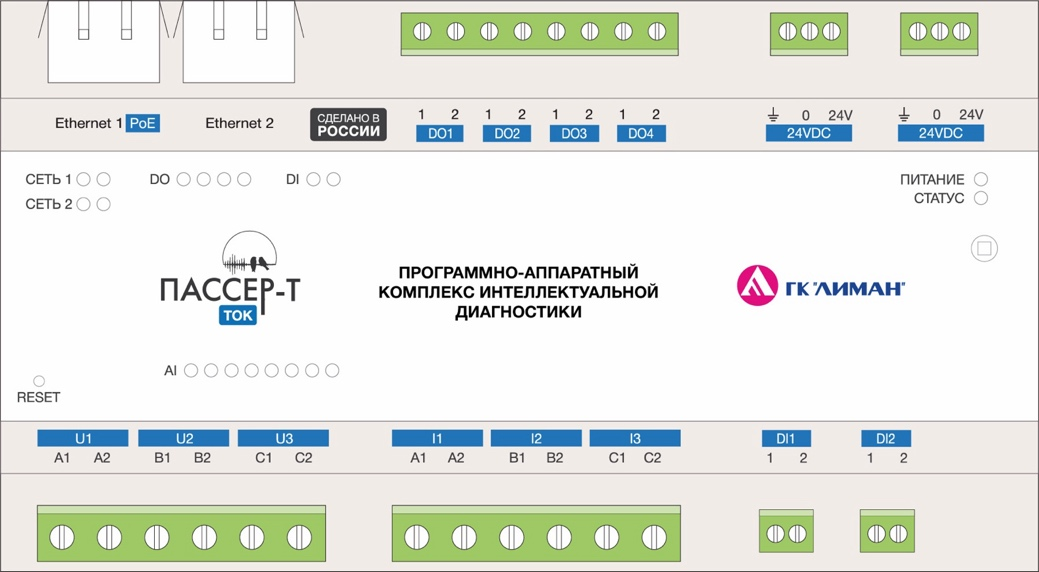

Подключение к УСД «Пассер-Т»

УСД «Пассер-Т» поддерживает подключение:

• Трансформаторов тока
• Тахометров

Установка трансформаторов тока

1. Установите датчики на фазные провода (L1, L2, L3) контролируемого двигателя
2. Для разъемных моделей: защелкните корпус вокруг изолированного проводника, обеспечив равномерный прижим
3. Для неразъемных (проходных) моделей: включите датчик в разрыв фазного проводника

Подключение к клеммной колодке X4:

Фаза	Клеммы
L1 (U)	I1
L2 (V)	I2
L3 (W)	I3

Установка тахометров

Индуктивные тахометры (ОВЕН LA30M):

1. Закрепите датчик на кронштейне вблизи контролируемой металлической метки (зубца, планшайбы)
2. Отрегулируйте зазор между чувствительным торцом датчика и меткой

tip

Рабочий зазор должен составлять 0,5--2,0 мм.

Оптические тахометры (СЕНСОР ВБО):

1. Направьте датчик на чистую отражающую метку, закрепленную на валу
2. Угол между осью датчика и перпендикуляром к поверхности метки не должен превышать 15 градусов
3. Исключите попадание на оптическую головку грязи, пыли, масла и брызг

Подключение тахометров:

• Подключите к дискретным входам (DI1, DI2) устройства «Пассер-Т»
• К одному УСД можно подключить не более одного тахометра
• Используйте экранированный кабель с сечением жил 0,75--1,5 мм2, длина линии не более 30 м
• Заземлите экран (оплетку) кабеля со стороны УСД, подключив к клемме GND в шкафу

danger

Заземление экрана со стороны датчика запрещено!

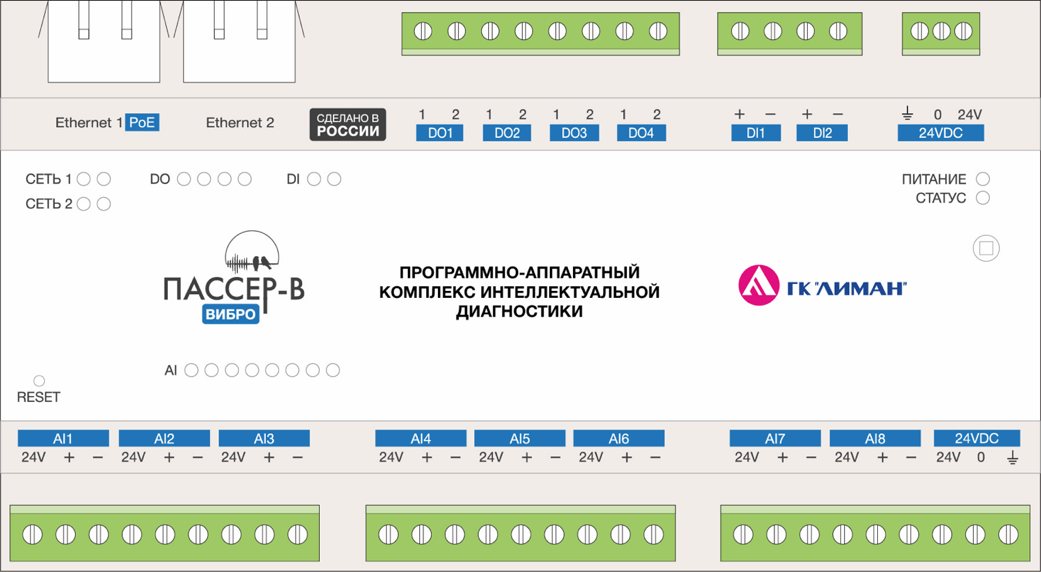

Подключение к УСД «Пассер-В»

УСД «Пассер-В» поддерживает подключение:

• Виброакселерометров (до 8 каналов)
• Тахометров (до 2 дискретных входов)

Установка виброакселерометров

Предпочтительный метод -- жесткое крепление:

1. Выполните крепление датчика с помощью резьбового соединения (винта или шпильки М6)

Альтернативный метод (при невозможности жесткого крепления):

1. Приклейте или приварите к корпусу оборудования бобышку с резьбой М6
   • Допустимые марки клея: K300-61, Loctite EA3450 или аналоги
2. Наверните датчик на бобышку

warning

На этапе пусконаладки допускается временное крепление датчика на магнитную площадку. Магнитная фиксация допускается исключительно как временная мера.

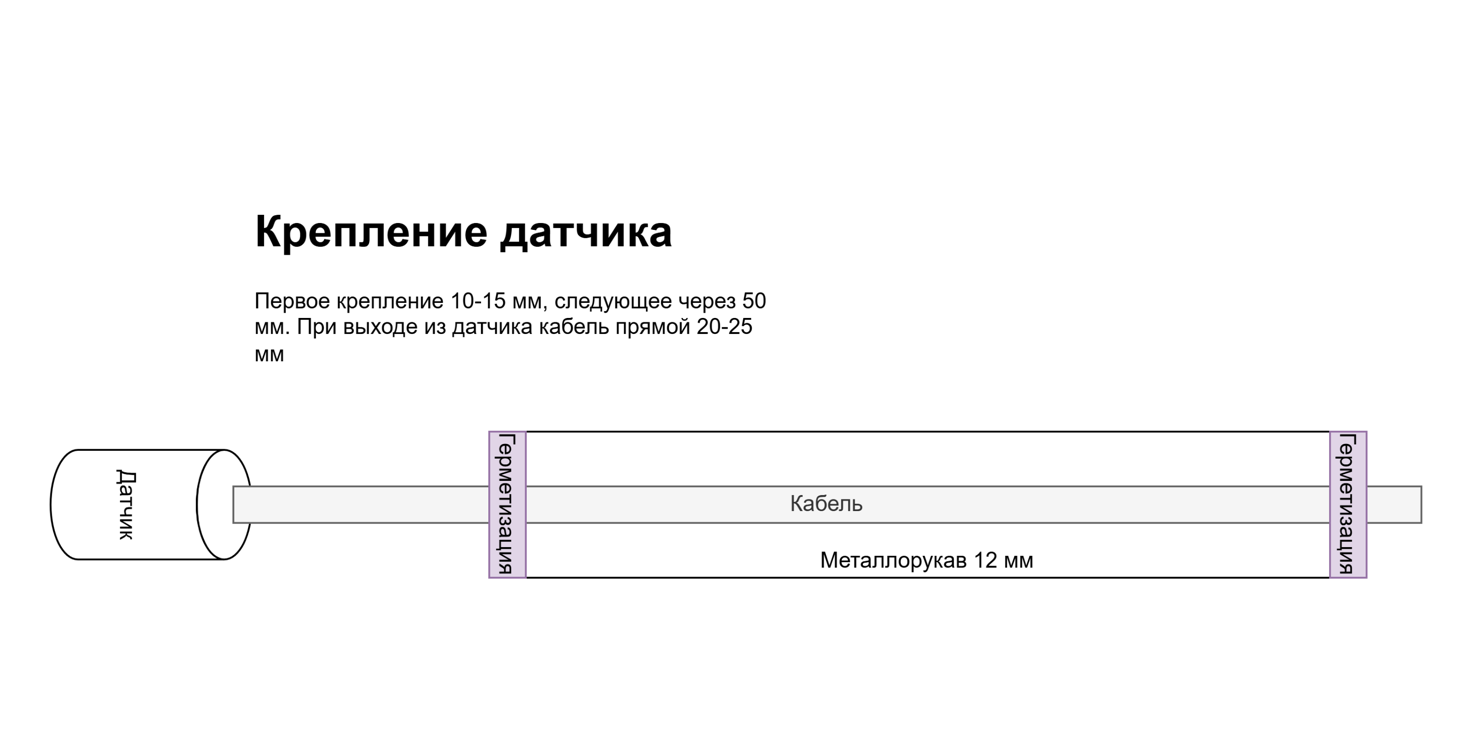

Прокладка кабеля

• Первое крепление кабеля -- на расстоянии 10--15 мм от корпуса датчика
• Последующие крепления -- с шагом 50 мм
• Участок кабеля длиной 20--25 мм непосредственно у выхода из датчика оставьте прямым, без изгибов и зажимов

Подключение виброакселерометров

Подключите сигнальные провода к клеммам аналоговых входов AI1--AI8, соблюдая полярность:

Провод	Клемма
Сигнальный (+)	AIx+
Экран/земля (-)	AIx-

Требования к кабелям:

• Каждый провод должен быть оконцован наконечником типа НШВИ
• Сечение проводов: 0,5--1,5 мм2
• Максимальная длина кабеля: 30 м (для минимизации наводок)

danger

Перед выполнением подключений убедитесь, что устройство «Пассер-В» обесточено!

---

Серверное оборудование

Центральный сервер диспетчеризации (ЦСД)

Виртуальная машина под управлением ОС Astra Linux Special Edition Server. Минимальные характеристики:

Параметр	Значение
vCPU	16 ядер
RAM	64 ГБ
Диск	1 ТБ SSD/NVMe
Сеть	2x 10 Гбит/с

Программная платформа построена на Docker и включает контейнеры webclient-master и webclient-proxy.

Локальные серверы мониторинга (ЛСМ)

Физические серверы DEPO в следующей конфигурации:

Параметр	Значение
Процессоры	2x AMD EPYC 7313
RAM	64 ГБ DDR4 ECC
Системные диски	2x 240 ГБ SSD (RAID 1)
Диски данных	8x 480 ГБ SSD
Сеть	2x 1 Гбит/с + 2x 10 Гбит/с
Питание	2x 1300 Вт (горячая замена)

---

Условия эксплуатации

Климатические условия

Параметр	Значение
Размещение	Закрытые помещения
Климатическое исполнение	Тип атмосферы I по ГОСТ 15150-69
Температура	от -20 С до +60 С
Влажность	не более 80% при +20 С (среднемесячное за 6 мес.)

Требования к помещению

Параметр	Значение
Категория по пожарной опасности	В4
Класс помещения по ПУЭ	П-I
Уровень запыленности	Повышенный (внутри цеха)

Режим работы

• Штатный режим: непрерывный, круглосуточный (24/7)
• Режим ТО: перерывы в соответствии с периодичностью обслуживания

---

Требования безопасности

Электробезопасность

• Технические средства относятся к классу защиты I (ГОСТ Р МЭК 60204-1-2007)
• Оборудование подлежит обязательному подключению к контуру защитного заземления
• Все работы должны проводиться при полностью снятом напряжении
• Запрещается подключать/отключать кабели при включенной аппаратуре

Эксплуатация должна осуществляться с соблюдением:

• ГОСТ 12.2.061-81 -- Общие требования безопасности к рабочим местам
• ГОСТ 12.1.004-91 -- Пожарная безопасность
• ГОСТ Р МЭК 60204-1-2007 -- Безопасность машин, электрооборудование
• ГОСТ 12.2.007.0-75 -- Изделия электротехнические, общие требования безопасности
• ПУЭ -- Правила устройства электроустановок
