Адаптеры (Adapter Interfaces)

Источник

Основано на официальной документации Eclipse 4diac, лицензия EPL-2.0.

Адаптер — механизм IEC 61499 для объединения нескольких событийных и данных-соединений в одно адаптерное соединение. Это упрощает FB-сети и обеспечивает повторное использование интерфейсных шаблонов.

Когда использовать адаптеры

• Несколько FB обмениваются одинаковым набором событий и данных (например, Init/Read/Data)
• Нужно обеспечить полиморфизм: разные реализации одного интерфейса
• Сложная FB-сеть с большим числом перекрёстных соединений

Концепция

Адаптер определяет два интерфейса:

Сторона	Название	Описание
Socket (розетка)	Использующая сторона	FB, который вызывает операции через адаптер
Plug (вилка)	Предоставляющая сторона	FB, который реализует операции адаптера

Соединение Socket ↔ Plug заменяет все индивидуальные событийные и данные-соединения, определённые в типе адаптера.

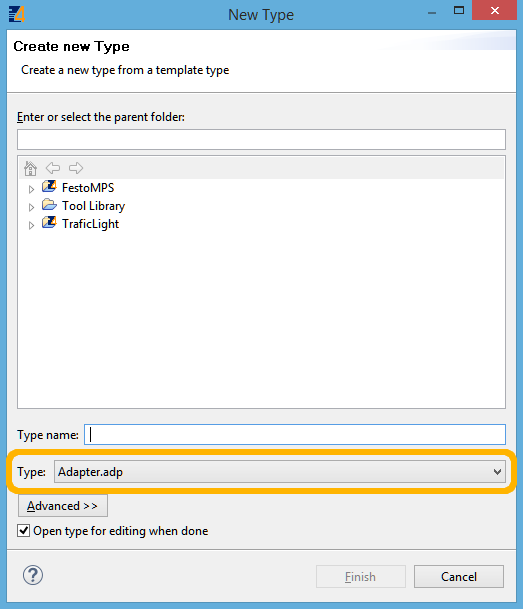

Создание адаптерного типа в IDE

1. File → New → Type → Adapter Type
2. Задайте имя (например, SensorAdapter)
3. В редакторе интерфейса определите:
   • Event Inputs (от Socket к Plug): например, INIT, READ
   • Event Outputs (от Plug к Socket): например, INITO, IND
   • Data Inputs (от Socket к Plug): например, CONFIG (STRING)
   • Data Outputs (от Plug к Socket): например, VALUE (REAL), STATUS (BOOL)

Пример: SensorAdapter

Adapter Type: SensorAdapter
─────────────────────────────────
Socket → Plug:
  Events:  INIT, READ
  Data:    CONFIG (STRING)

Plug → Socket:
  Events:  INITO, IND
  Data:    VALUE (REAL), STATUS (BOOL)

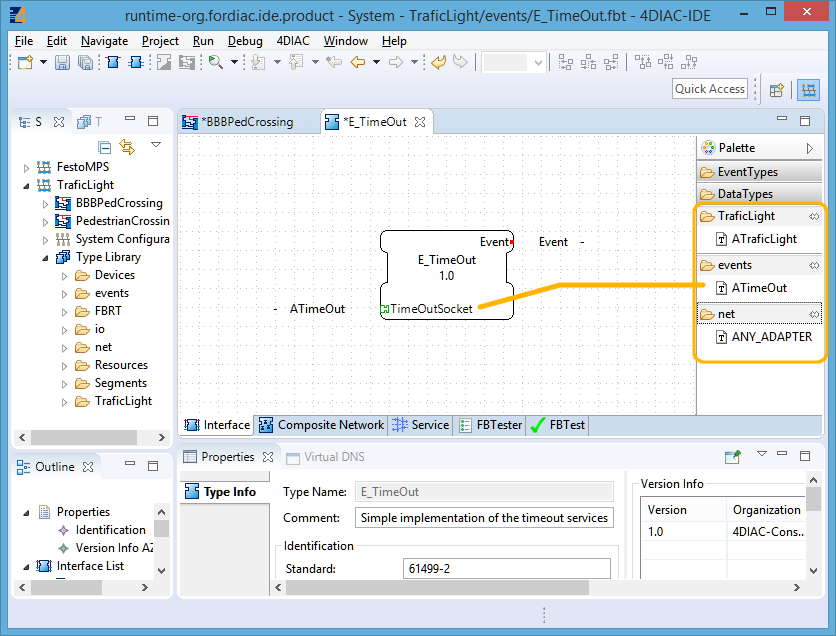

Использование адаптера в FB

Добавление Socket в FB-интерфейс

1. Откройте тип FB (Basic или Composite)
2. В редакторе интерфейса, раздел Sockets , нажмите Add
3. Выберите тип адаптера (SensorAdapter)
4. Задайте имя экземпляра (например, Sensor1)

Добавление Plug в другой FB

1. Аналогично, в разделе Plugs , добавьте тот же тип адаптера
2. Задайте имя (например, SensorPlug)

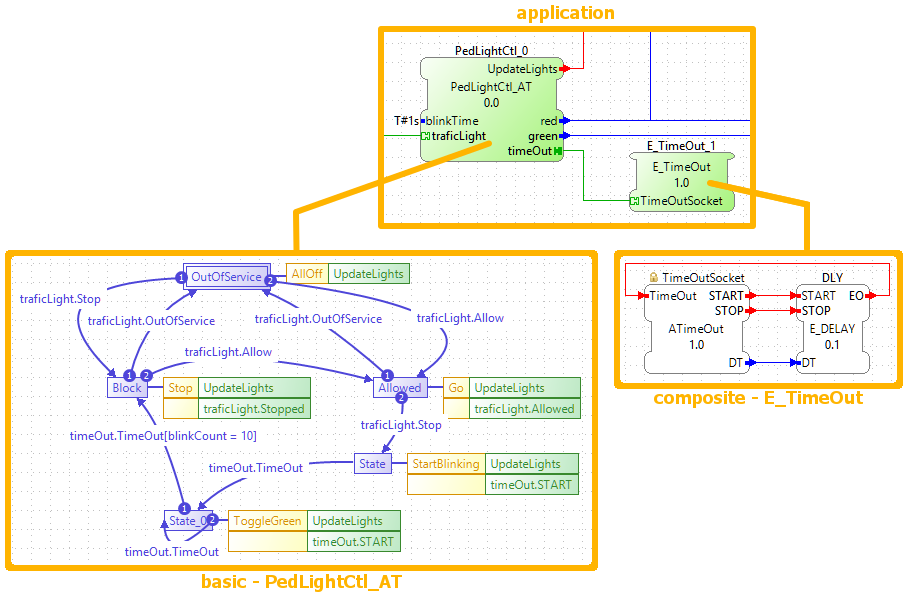

Соединение в Application Editor

В Application Editor адаптерные порты отображаются как треугольники. Соедините Socket одного FB с Plug другого перетаскиванием — одно соединение заменит все пары событий и данных.

Пример: адаптер для датчика температуры

Адаптерный тип TempSensorAdapter

Направление	Тип	Имя	Тип данных
Socket → Plug	Event	INIT	—
Socket → Plug	Event	READ	—
Socket → Plug	Data	INTERVAL	TIME
Plug → Socket	Event	INITO	—
Plug → Socket	Event	IND	—
Plug → Socket	Data	TEMPERATURE	REAL
Plug → Socket	Data	QUALITY	BOOL

Controller FB (Socket)

BasicFB: TempController
  Socket: Sensor (type: TempSensorAdapter)

  ECC:
    START ──INIT──► INITIALIZING
    INITIALIZING ──Sensor.INITO──► READY
    READY ──E_CYCLE.EO──► READING (action: Sensor.READ)
    READING ──Sensor.IND──► PROCESS (action: ProcessTemp)
    PROCESS ──1──► READY

Modbus Sensor FB (Plug)

BasicFB: ModbusTempSensor
  Plug: SensorPlug (type: TempSensorAdapter)

  ECC:
    IDLE ──SensorPlug.INIT──► INIT (action: InitModbus)
    INIT ──1──► READY (output: SensorPlug.INITO)
    READY ──SensorPlug.READ──► READ (action: ReadRegister)
    READ ──1──► READY (output: SensorPlug.IND, TEMPERATURE, QUALITY)

Полиморфизм через адаптеры

Главное преимущество — можно заменить реализацию Plug-стороны без изменения Controller:

Реализация Plug	Протокол	Применение
ModbusTempSensor	Modbus RTU/TCP	Промышленные датчики
MqttTempSensor	MQTT	IoT-датчики
OpcUaTempSensor	OPC UA	SCADA-системы
SimTempSensor	Симуляция	Тестирование

Controller FB остаётся неизменным — меняется только Plug-FB, подключённый к адаптеру.

Рекомендации

• Используйте адаптеры, когда 3+ пар событий/данных передаются между FB
• Давайте адаптерам осмысленные имена, отражающие функцию (SensorAdapter, DriveAdapter)
• Документируйте протокол взаимодействия (порядок событий)
• Для простых случаев (1-2 соединения) адаптеры избыточны

Следующие шаги

• Подприложения (Subapplications) — модульная декомпозиция приложений
• Разработка FB — создание пользовательских функциональных блоков
